Hệ thống quản lý đầu đốt Legacy RA890 Honeywell

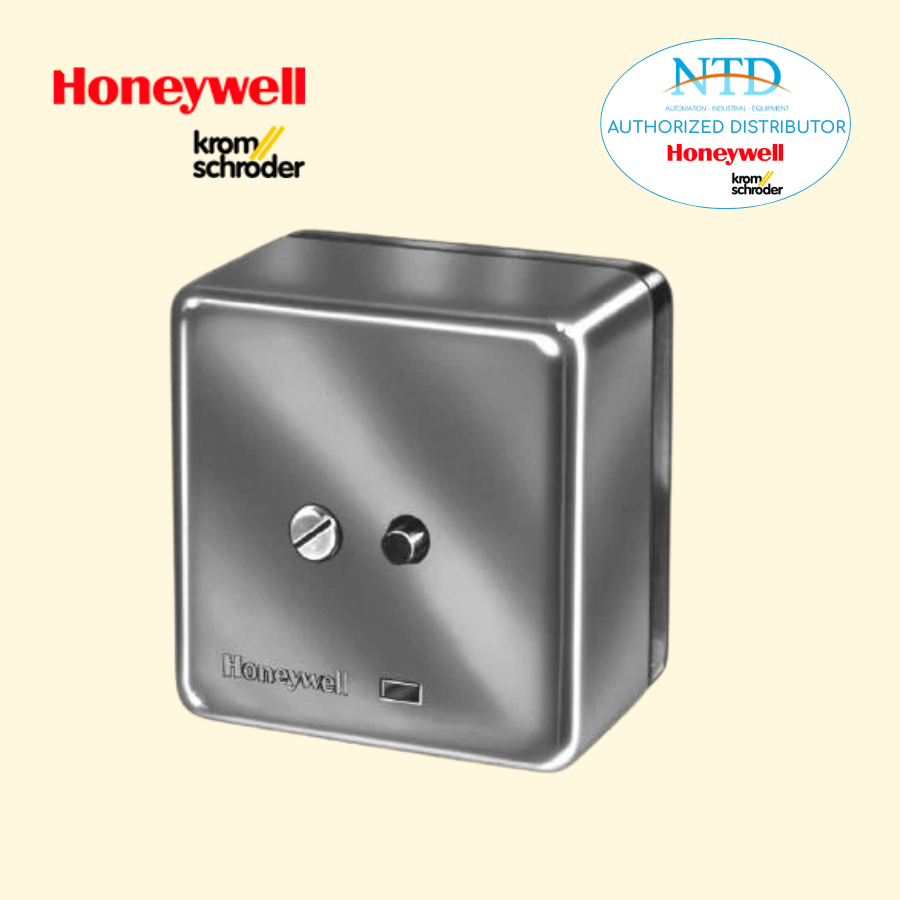

Hệ thống quản lý đầu đốt Legacy RA890 Honeywell (RA890F Protectorelay™ Primary Control). Bộ điều khiển sơ cấp RA890F Protectorelay™ là một rơ-le khuếch đại không lập trình, cung cấp chức năng bảo vệ ngọn lửa bằng điện tử trạng thái rắn cho các đầu đốt khí, dầu hoặc kết hợp khí - dầu trong lĩnh vực công nghiệp và thương mại.

Tính năng nổi bật

• Ứng dụng nguyên lý chỉnh lưu trong phát hiện ngọn lửa điện tử, sử dụng que dò ngọn lửa (flame rod), tế bào quang chỉnh lưu, hoặc đầu dò ngọn lửa tia cực tím C7012A, C.
• Có thể ngắt dây jumper liên kết mồi lửa (pilot) để sử dụng với đầu đốt mồi thường trực.

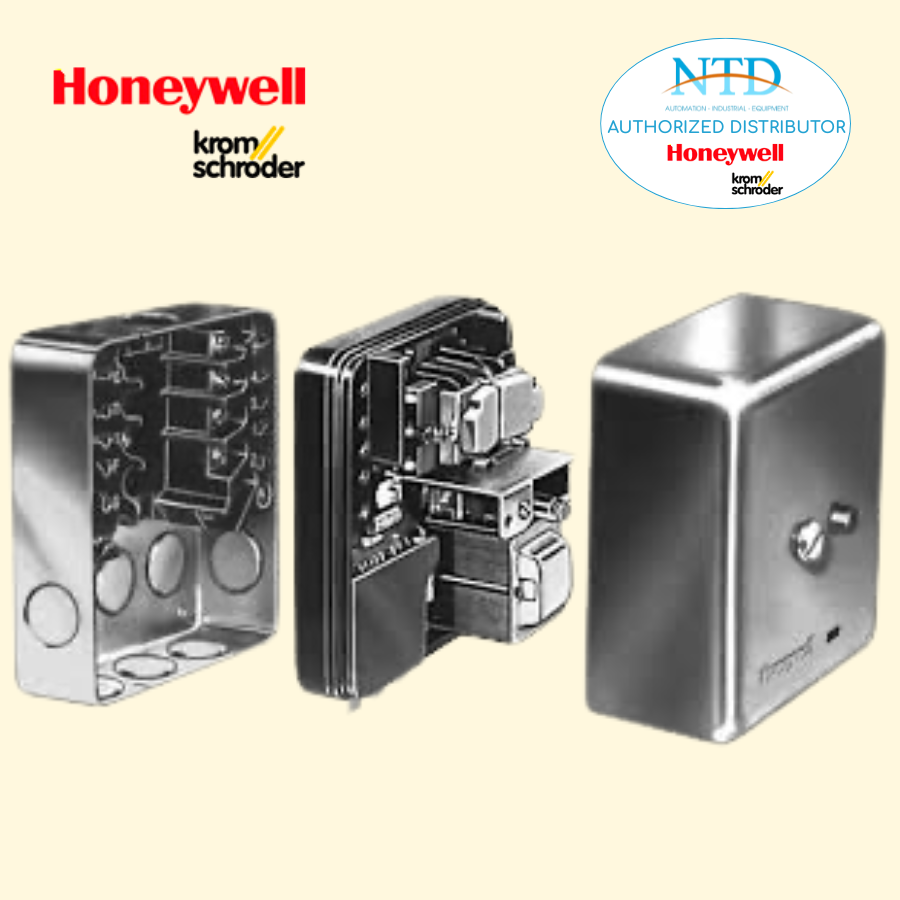

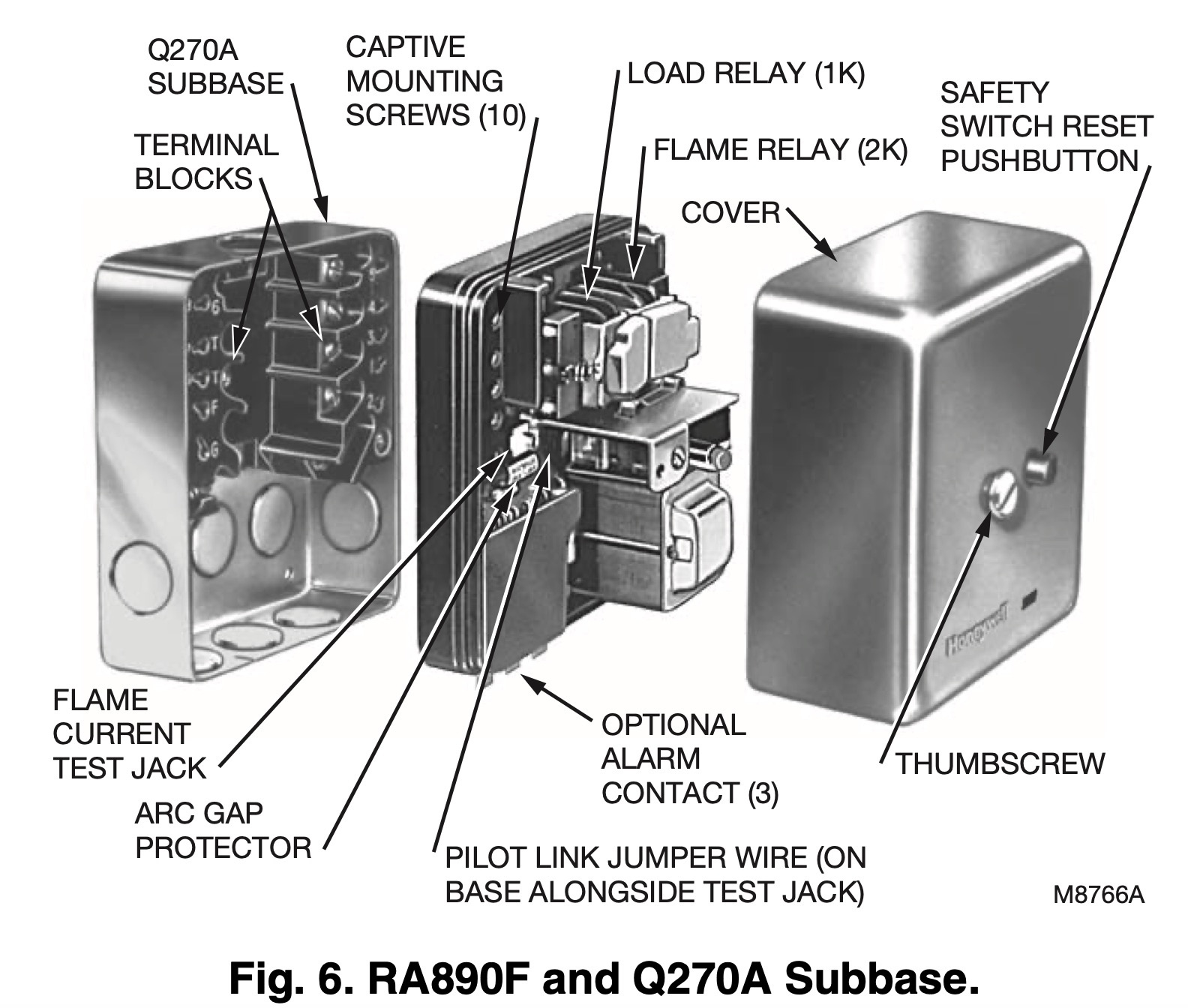

• Thay thế trực tiếp cho model RA890E và lắp đặt trên cùng đế Q270A.
• Mạch điện trạng thái rắn giúp loại bỏ nhu cầu thay thế đèn điện tử (vacuum tube), đồng thời tăng khả năng chịu rung.
• Không cần cấp nguồn trong chu kỳ Off; không có đèn điện tử nên không cần thời gian làm nóng trước khi khởi động.
• Công tắc an toàn nhấn để reset được lắp trong vỏ chống bụi.
• Tích hợp bảo vệ chống đánh lửa chéo trong các hệ thống sử dụng điện cực dò lửa (flame rod).
• Không khởi động nếu xảy ra lỗi giả lập tín hiệu ngọn lửa trong mạch phát hiện ngọn lửa.
• Tự động ngắt an toàn nếu ngọn lửa không hình thành khi khởi động, hoặc nếu ngọn lửa không được tái lập sau khi bị mất lửa.
• Dòng tín hiệu ngọn lửa có thể đo trực tiếp tại đầu test (test jack).
• Có thể sử dụng nguồn điện lưới hoặc 24V, với bộ điều khiển tự động hoặc thủ công. (Bộ điều khiển thủ công phải ngắt mạch khi xảy ra sự cố về nguồn hoặc ngọn lửa).
• Vít lắp cố định (captive screws) giúp lắp đặt và tháo gỡ dễ dàng. Đế lắp bằng nhựa nhiệt dẻo.
• Tùy chọn mạch báo động để chỉ thị trạng thái ngắt an toàn.
