Tilt Switch (công tắc nghiêng) của Matsushima có độ bền cao và hoạt động ổn định ngay cả trong môi trường có bụi bẩn hoặc khi vật liệu bám dính lên bề mặt cảm biến. Sản phẩm được sử dụng rộng rãi để phát hiện giới hạn trên (mức đầy) trong silo, máng tải, phễu chứa hoặc các đường ống dẫn vật liệu rời, thích hợp cho bột, hạt và vật liệu rắn.
Ưu điểm nổi bật
-
Không bị ảnh hưởng bởi độ bám dính hoặc tính chất điện của vật liệu: Tilt Switch hoạt động hiệu quả trong các môi trường mà cảm biến điện dung không thể phát hiện do vật liệu có hằng số điện môi thấp.
-
Phù hợp cho vật liệu rắn, kích thước lớn: Với cấu trúc vỏ kim loại đúc chắc chắn, thiết bị chịu được va đập mạnh và an toàn hơn so với cảm biến dạng cánh quay hoặc điện dung, những loại dễ hư hại khi tiếp xúc vật liệu cứng. Thiết bị có thể phát hiện vật liệu có tỷ trọng từ 1.0 trở lên (hoặc 0.6 khi dùng bản chéo tùy chọn) và kích thước hạt ≥ 30 mm.
-
Hoạt động ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt: Nhờ thiết kế chống bụi, chống dính, chịu va đập và đạt tiêu chuẩn bảo vệ IP67, cảm biến đảm bảo độ tin cậy lâu dài trong các nhà máy xi măng, nhiệt điện, khai khoáng, luyện kim, hoặc sản xuất nông sản.
Nguyên lý hoạt động
Phần cảm biến của Tilt Switch chứa một công tắc bi nghiêng (ball-type switch).
- Khi chưa tiếp xúc vật liệu, bi sắt giữ trạng thái tiếp điểm kín (NC).
- Khi vật liệu dâng lên làm nghiêng cảm biến, bi lăn khiến tiếp điểm mở (NO), tín hiệu được truyền về bộ điều khiển để cảnh báo mức đầy hoặc tắc nghẽn.
- Nhờ cơ chế này, thiết bị không bị ảnh hưởng bởi bụi lơ lửng hoặc vật liệu bám dính trong quá trình đo.
Lắp đặt và điều chỉnh
- Lựa chọn vị trí lắp đặt: Treo cảm biến ở vị trí có không gian đủ để nghiêng, tránh va vào thành silo hoặc vật liệu rơi trực tiếp.
- Cố định cảm biến: Treo bằng xích nối (link chain) từ trần silo hoặc giá đỡ, chiều dài có thể điều chỉnh tùy theo vị trí cần phát hiện.
- Kết nối dây điện: Tín hiệu từ cảm biến được dẫn qua hộp relay đến bộ chuyển đổi (transducer).
- Điều chỉnh độ nhạy: Có thể thay đổi vị trí phát hiện bằng cách điều chỉnh độ dài xích hoặc cài đặt bộ chống nhiễu chattering trên bộ điều khiển.
Ứng dụng điển hình
- Hệ thống băng tải, silo chứa xi măng, than, quặng, clinker
- Ngành nhiệt điện, khai khoáng, luyện kim, sản xuất vật liệu xây dựng
- Hệ thống kho chứa nông sản, bột, hạt nhựa, thức ăn chăn nuôi

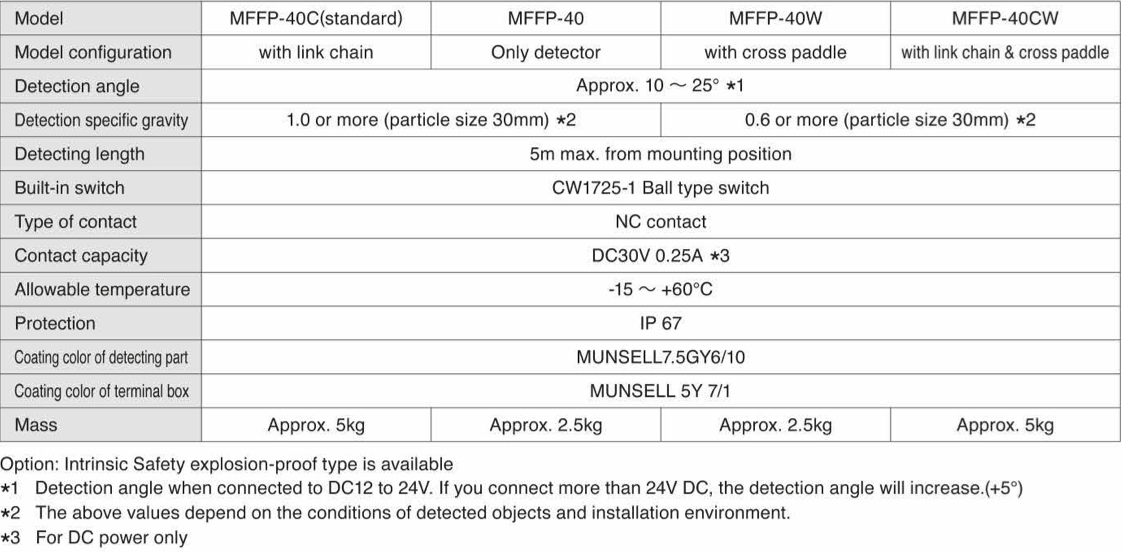

Các dòng công tắc nghiêng (Tilt Switch) đang có sẵn tại NTD
- Công tắc nghiêng MFFP-40C (model tiêu chuẩn)
- Công tắc nghiêng MFFP-40
- Công tắc nghiêng MFFP-40W
- Công tắc nghiêng MFFP-40CW
- Công tắc nghiêng MFFP-15A1
- Công tắc nghiêng MFFP-15
- Đầu dò AMDC-12C
