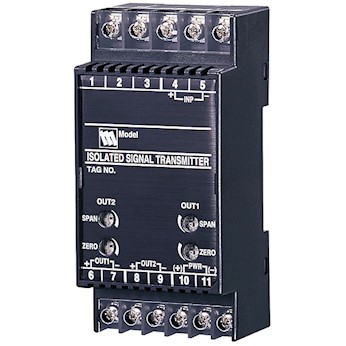

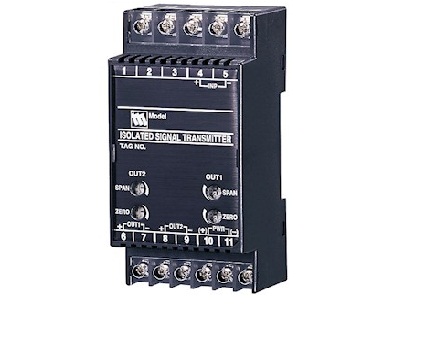

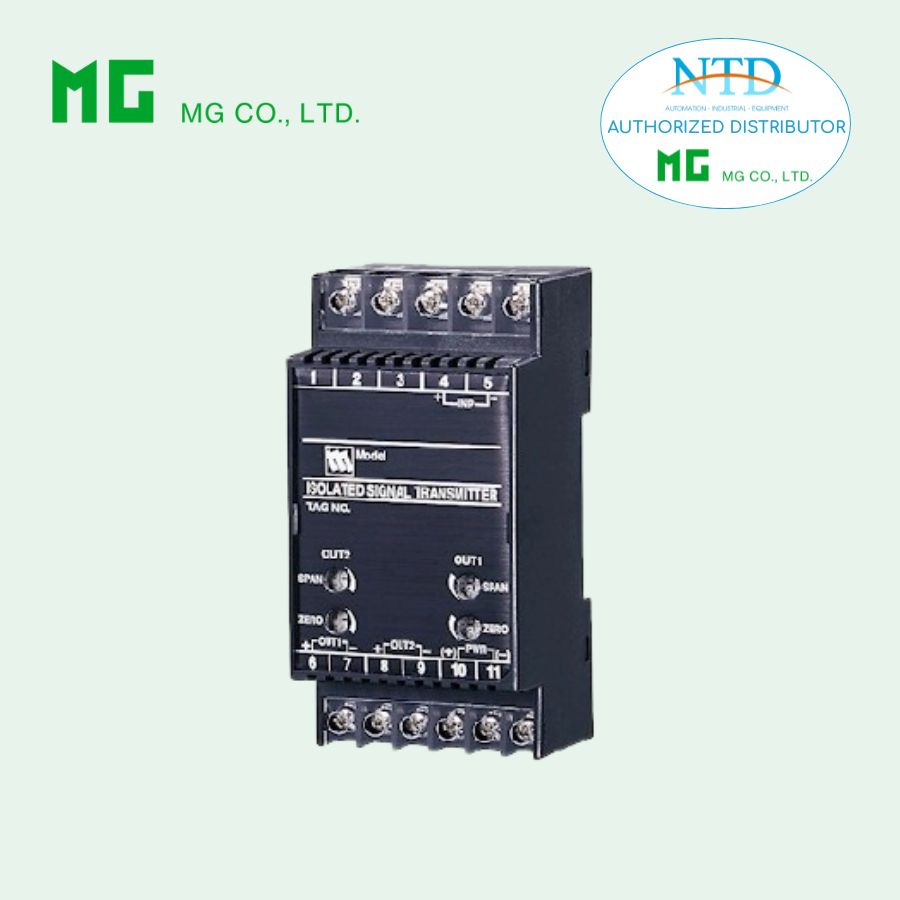

Bộ chuyển đổi tín hiệu biến trở W5MS MG (M-System)

W5MS là bộ chuyển đổi tín hiệu biến trở (Potentiometer Transmitter), dùng để chuyển đổi tín hiệu vị trí từ biến trở hoặc điện trở trượt (slidewire) thành tín hiệu dòng DC cách ly. Thiết bị cung cấp hai ngõ ra độc lập và cách ly hoàn toàn, phù hợp cho các hệ thống điều khiển và giám sát công nghiệp yêu cầu độ chính xác và độ tin cậy cao.

Chức năng & Đặc điểm

• Cung cấp 2 ngõ ra DC cách ly, tỷ lệ với tín hiệu vị trí biến trở
• Cấp nguồn kích thích điện áp không đổi cho biến trở
• Hai ngõ ra độc lập, có thể chọn dải riêng biệt
• Cách ly 4 chiều: Ngõ vào → Ngõ ra 1 → Ngõ ra 2 → Nguồn cấp
• Có phiên bản đáp ứng nhanh
• Thiết kế nhỏ gọn, lắp đặt mật độ cao

MODEL

W5MS-[1][2]-[3][4]

NGÕ VÀO

Tổng điện trở: 100 Ω – 10 kΩ

[1] NGÕ RA 1

Tín hiệu dòng:

• A: 4 – 20 mA DC (tải tối đa 550 Ω)

• B: 2 – 10 mA DC (tải tối đa 1100 Ω)

[2] NGÕ RA 2

• Tùy chọn giống Ngõ ra 1

• Y: Không sử dụng

[3] NGUỒN CẤP

Nguồn AC

• M: 85 – 264 V AC
  (Dải hoạt động 85 – 264 V AC, 47 – 66 Hz)
  (Không có chứng nhận CE)

Nguồn DC

• R: 24 V DC (±10 %, ripple tối đa 10 %p-p)

• R2: 11 – 27 V DC (ripple tối đa 10 %p-p)
  (Không có chứng nhận CE)

• P: 110 V DC (85 – 150 V, ripple tối đa 10 %p-p)
  (Không có chứng nhận CE)

[4] TÙY CHỌN (có thể chọn nhiều)

Thời gian đáp ứng (0 – 90 %)

• Mặc định: ≤ 0.5 giây

• /K: Đáp ứng nhanh (~25 ms)

Tùy chọn khác

• blank: không

• /Q: Tùy chọn đặc biệt (chỉ định theo yêu cầu)

Ứng dụng

• Đo và truyền tín hiệu vị trí van

• Hệ thống điều khiển cơ cấu chấp hành

• Giám sát vị trí trục, cơ cấu nâng hạ

• Ứng dụng trong nhà máy sản xuất và tự động hóa

Giải pháp chuyển đổi tín hiệu biến trở sang dòng chuẩn công nghiệp với khả năng cách ly cao, đáp ứng nhanh và độ ổn định vượt trội cho các hệ thống điều khiển hiện đại.
