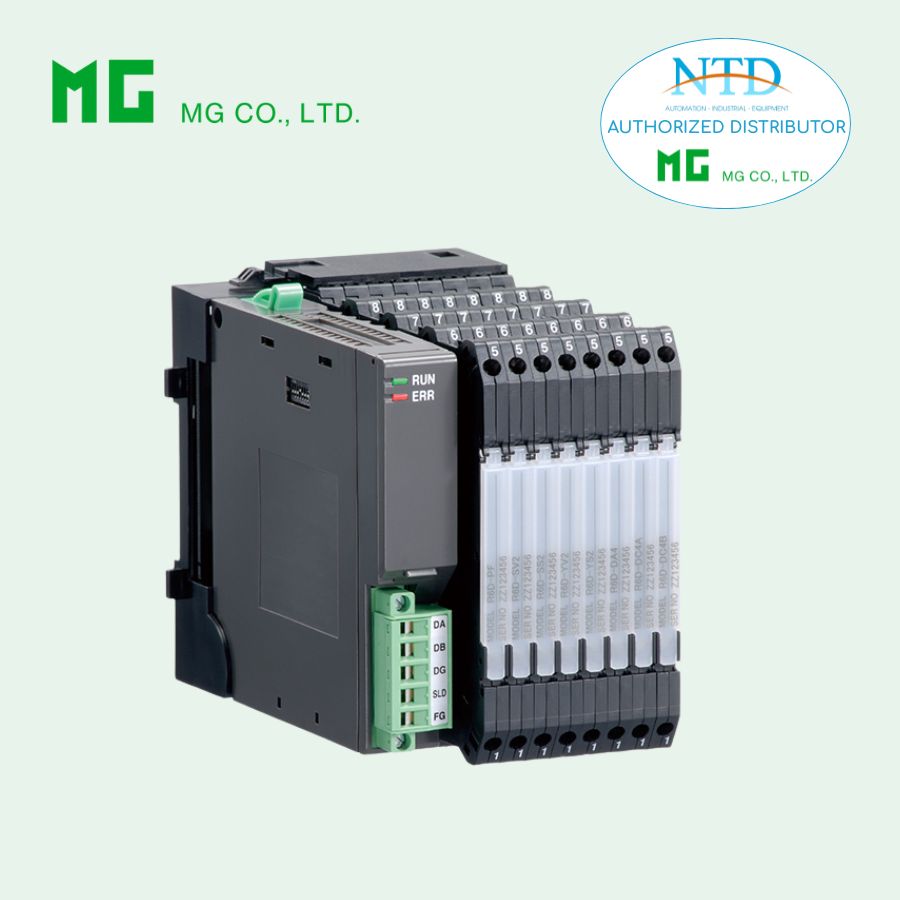

Đế lắp đặt R6D-BS của MG (M-System)

R6D-BS MG (M-System) là đế lắp đặt (Installation Base) dành riêng cho hệ thống Remote I/O R6 Series, sử dụng terminal Euro để kết nối. Thiết bị cho phép lắp các module nguồn, module I/O và module mạng, giúp tạo thành hệ thống Remote I/O hoàn chỉnh cho PLC, DCS và các hệ thống tự động hóa công nghiệp.

Model

R6D-BS[1][2]

Thông tin đặt hàng

Mã đặt hàng: R6D-BS[1][2]

Chọn mã cho từng mục [1] và [2].

Ví dụ: R6D-BS8A/Q

Nếu chọn tùy chọn /Q, cần chỉ định thêm thông số.
Ví dụ: /C01

[1] Số khe module

• 8A: 8 khe I/O + 1 module mạng (rộng 18 mm)

• 8B: 8 khe I/O + 1 module mạng (rộng 36.5 mm)

Lưu ý:
Loại 8B chỉ dùng với các module:

• R6-NF1

• R6-NC3/W

• R6-PSM

• 8P: 8 khe I/O dùng cho base mở rộng

[2] Tùy chọn

• (để trống): Không có tùy chọn

• /Q: Có tùy chọn (cần chỉ định chi tiết)

Thông số tùy chọn /Q

Lớp phủ bảo vệ PCB

Chỉ mặt hàn của bảng mạch (PWB) được phủ bảo vệ.

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

Thông số kỹ thuật chung

Kiểu lắp đặt

• DIN rail

• Lắp bề mặt

Khả năng lắp module

R6D-BS8A

• 8 khe I/O hoặc module nguồn

• 1 module mạng (rộng 18 mm)

R6D-BS8B

• 8 khe I/O hoặc module nguồn

• 1 module mạng (rộng 36.5 mm)

R6D-BS8P

• 8 khe I/O hoặc module nguồn

• Dùng làm base mở rộng

Vật liệu vỏ

Nhựa chống cháy (màu đen)

Điều kiện lắp đặt

Nhiệt độ hoạt động

-10 đến +55°C

Độ ẩm

30 – 90 %RH
(không ngưng tụ)

Môi trường

Không có khí ăn mòn hoặc bụi nặng

Khối lượng

(khi chưa lắp module Remote I/O)

• R6D-BS8A: 80 g

• R6D-BS8B: 95 g

• R6D-BS8P: 50 g

Hiệu suất

Điện trở cách điện

≥ 100 MΩ với 500 VDC

Độ bền điện môi

2000 VAC / 1 phút

(giữa nguồn nội bộ hoặc tín hiệu nội bộ với mass)
