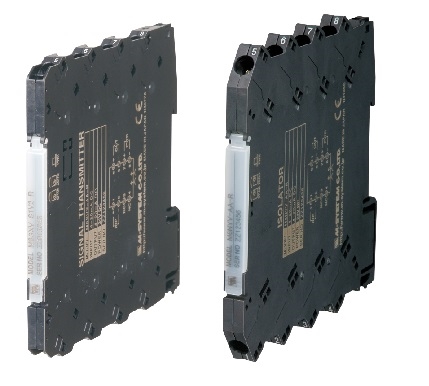

R6S-YV2 MG (M-System) là mô-đun đầu ra điện áp DC 2 kênh thuộc dòng Remote I/O R6 Series, được thiết kế để cung cấp tín hiệu điện áp analog cho các thiết bị điều khiển và giám sát trong hệ thống tự động hóa công nghiệp.

Thiết bị hỗ trợ nhiều dải điện áp đầu ra, cho phép lựa chọn bằng DIP switch hoặc phần mềm cấu hình PC, giúp linh hoạt trong việc tích hợp với các thiết bị analog như bộ điều khiển, biến tần, bộ truyền động và thiết bị đo lường.

R6S-YV2 có 2 kênh đầu ra độc lập, được cách ly với bus nội bộ nhằm đảm bảo độ ổn định và an toàn tín hiệu. Mô-đun sử dụng terminal kẹp lò xo (tension clamp) giúp đấu nối nhanh, chắc chắn và tiết kiệm không gian trong tủ điều khiển.

NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp các dòng Remote I/O, signal conditioner, gateway và thiết bị truyền thông công nghiệp, cùng dịch vụ tư vấn và hỗ trợ kỹ thuật cho các hệ thống PLC, DCS và SCADA.

Đặc điểm nổi bật

• 2 kênh đầu ra điện áp DC

• Hỗ trợ nhiều dải điện áp đầu ra

• Cấu hình dải đầu ra bằng DIP switch hoặc PC

• Thiết kế remote I/O nhỏ gọn

• Cách ly giữa các kênh

• Giữ giá trị đầu ra khi mất truyền thông

• Cấu hình địa chỉ bằng DIP switch và rotary switch

Thông tin đặt hàng

Model: R6S-YV2[1]

Ví dụ: R6S-YV2/Q

[1] Tùy chọn

• blank: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn lớp phủ bảo vệ (/Q)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Sản phẩm liên quan

• Phần mềm cấu hình PC: R6CON

Phần mềm có thể tải từ website của hãng.

Lưu ý:

Cần sử dụng cáp cấu hình chuyên dụng để kết nối mô-đun với PC.
Tham khảo tài liệu phần mềm R6CON để biết loại cáp phù hợp.

Thông số kỹ thuật

Kết nối

Bus nội bộ

• Qua đế lắp R6S-BS

Đầu ra

• Terminal tension clamp

Thông số dây:

• Tiết diện dây: 0.2 – 2.5 mm²

• Chiều dài tuốt dây: 8 mm

Nguồn nội bộ

• Qua đế lắp R6S-BS

Vật liệu vỏ

• Nhựa chống cháy (màu đen)

Cách ly

• Output 1

• Output 2

• Bus nội bộ

• Nguồn nội bộ

Cài đặt mô-đun

Zero adjustment

• Cấu hình bằng PC

Span adjustment

• Cấu hình bằng PC

Dải đầu ra

• Chọn bằng DIP switch hoặc PC

Địa chỉ mô-đun

• Cài đặt bằng DIP switch và rotary switch

Chế độ cấu hình

• Thiết lập bằng DIP switch

Xử lý khi mất truyền thông

• Chọn bằng DIP switch

Đèn trạng thái

Power indicator

• LED xanh

Status indicator

• LED hai màu (đỏ / xanh)

Thông số đầu ra

Dải quá mức

• -11.5 đến +11.5 V DC

• Hoặc -15 % đến +115 % của dải đầu ra

Dải điện áp (Narrow span)

• -1 – +1 V

• 0 – 1 V

• -0.5 – +0.5 V

Điện trở tải:

• ≥ 10 kΩ

Dải điện áp (Wide span)

• -10 – +10 V

• -5 – +5 V

• 0 – 10 V

• 0 – 5 V

• 1 – 5 V

Điện trở tải:

• ≥ 10 kΩ

Điều kiện lắp đặt

Dòng tiêu thụ

• 25 mA

Nhiệt độ hoạt động

• -10 đến +55°C

Độ ẩm hoạt động

• 30 – 90 %RH (không ngưng tụ)

Môi trường

• Không có khí ăn mòn hoặc bụi nặng

Phương pháp lắp đặt

• Lắp trên đế R6S-BS

Khối lượng

• Khoảng 60 g

Hiệu năng

Độ chính xác chuyển đổi

• ±0.1 %

Dải dữ liệu

• 0 – 10000 của dải đầu ra

Phân bổ dữ liệu

• 2

Hệ số nhiệt

• ±0.01 %/°C của toàn thang đo

Thời gian đáp ứng

• ≤ 0.25 giây (0 – 90 %)

Ảnh hưởng điện áp nguồn

• ±0.1 % trong toàn dải điện áp

Cách điện

Điện trở cách điện

• ≥ 100 MΩ (500 V DC)

Độ bền điện môi

• 1500 V AC trong 1 phút

Giữa:

• Output 1

• Output 2

• Bus nội bộ

• Nguồn nội bộ

• Ground

Chức năng

Giữ đầu ra (Output Hold)

Trong trường hợp mất truyền thông, chế độ đầu ra có thể lựa chọn bằng DIP switch:

• Reset đầu ra về -15 % hoặc -11.5 V

• Giữ giá trị đầu ra cuối cùng

• Cố định đầu ra tại giá trị xác định (cấu hình bằng PC)

Khi hệ thống khởi động, đầu ra sẽ được giữ tại:

• -11.5 V
  hoặc

• -15 % của dải đầu ra

cho đến khi mô-đun nhận được dữ liệu truyền thông hợp lệ.
