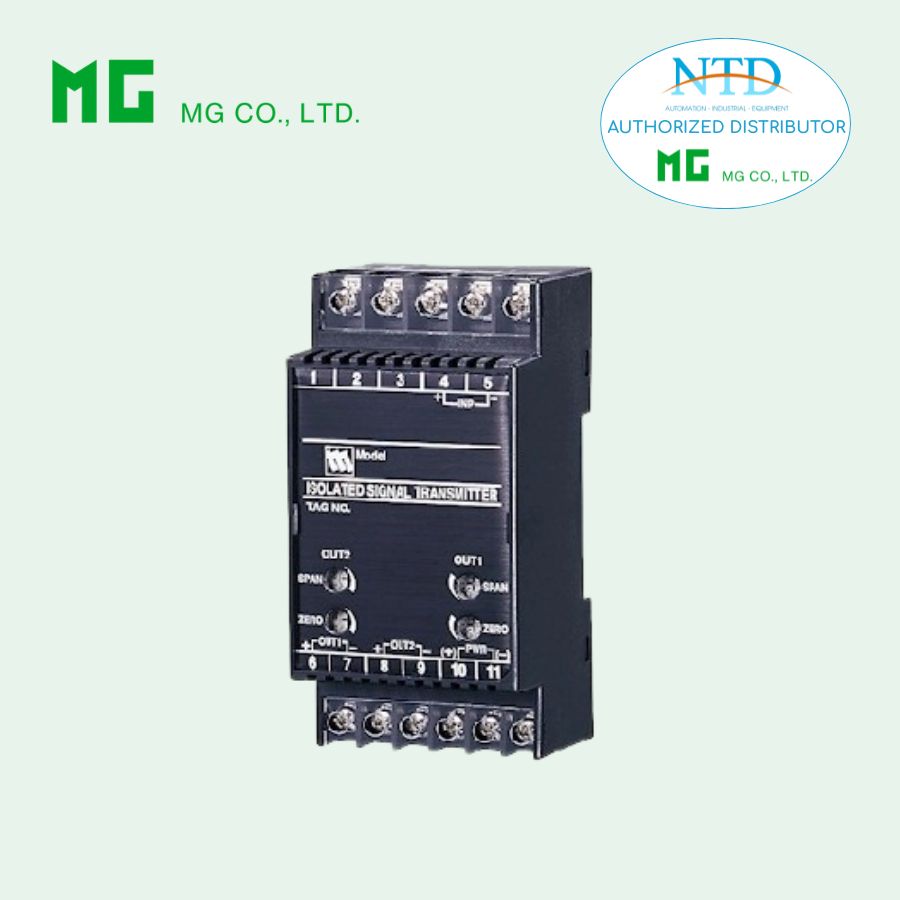

Bộ chuyển đổi tín hiệu RTD W5RS MG (M-System)

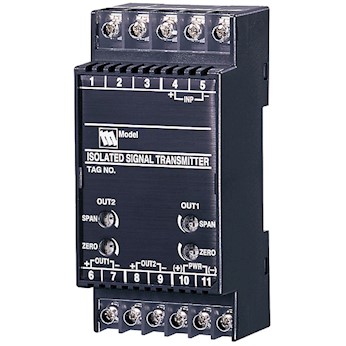

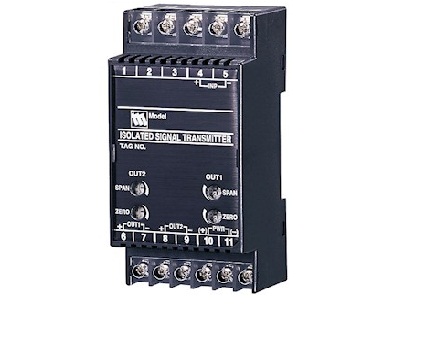

W5RS là bộ RTD Transmitter thuộc dòng Terminal Block Dual Output Signal Conditioners W5-UNIT, dùng để chuyển đổi trực tiếp tín hiệu từ cảm biến nhiệt độ RTD (2 hoặc 3 dây) sang hai tín hiệu analog độc lập và cách ly hoàn toàn. Thiết bị phù hợp cho hệ thống điều khiển – giám sát nhiệt độ yêu cầu độ chính xác cao, độ ổn định tốt và lắp đặt mật độ cao trong tủ điện.

Ưu điểm nổi bật

• Nhận tín hiệu trực tiếp từ RTD (Pt, JPt, Ni…)

• Hai ngõ ra độc lập (dòng hoặc áp)

• Cách ly 4 chiều: Ngõ vào → Output 1 → Output 2 → Nguồn

• Tuyến tính hóa tín hiệu (Linearization)

• Chức năng cảnh báo đứt cảm biến (Burnout)

• Có phiên bản đáp ứng nhanh (~25 ms)

• Lắp DIN rail, mật độ cao

Hỗ trợ nhiều loại RTD

• JPt100 (JIS'89)
• Pt100 (JIS'89)
• Pt100 (JIS'97 / IEC)
• Pt50 Ω (JIS'81)
• Ni 508.4 Ω

Có thể đặt hàng theo yêu cầu

Dải đo rộng từ -200°C đến +850°C (tùy loại cảm biến).

Ngõ ra linh hoạt

Ngõ ra dòng (Current)

• 4–20 mA
• 2–10 mA
• 1–5 mA
• 0–20 mA
• 0–10 mA
• Có thể đặt dải riêng theo yêu cầu

Ngõ ra điện áp (Voltage)

• 0–10 mV đến 0–10 V
• 1–5 V
• ±5 V, ±10 V
• Tùy chỉnh theo yêu cầu

Hai ngõ ra có thể cấu hình độc lập hoặc chỉ sử dụng một ngõ ra.

Tính năng kỹ thuật nổi bật

• Độ chính xác cao: ±0.2 %

• Hệ số nhiệt thấp

• Điều chỉnh Zero & Span phía trước

• Cảnh báo Burnout:

  • Upscale (mặc định)

  • Downscale (tùy chọn)

• Cách điện:

  • 2000 VAC (Input ↔ Output ↔ Power)

• Điện trở cách điện ≥ 100 MΩ

Nguồn cấp

• 85 – 264 VAC

• 24 VDC

• 11 – 27 VDC

• 110 VDC

Điều kiện lắp đặt

• Lắp DIN rail

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm: 0 – 90 %RH (không ngưng tụ)

• Trọng lượng: 130 g

Ứng dụng

• Hệ thống đo và điều khiển nhiệt độ

• Nhà máy sản xuất, lò nhiệt, hệ HVAC

• Tích hợp PLC / DCS

• Hệ thống yêu cầu hai tín hiệu đầu ra độc lập

Với độ chính xác cao, khả năng cách ly an toàn và cấu hình linh hoạt nhiều loại RTD và dải ngõ ra, W5RS là giải pháp lý tưởng cho các hệ thống giám sát và điều khiển nhiệt độ công nghiệp hiện đại.
