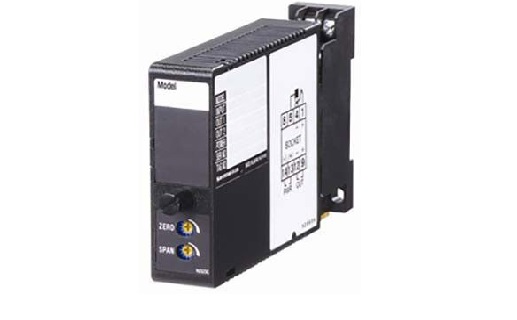

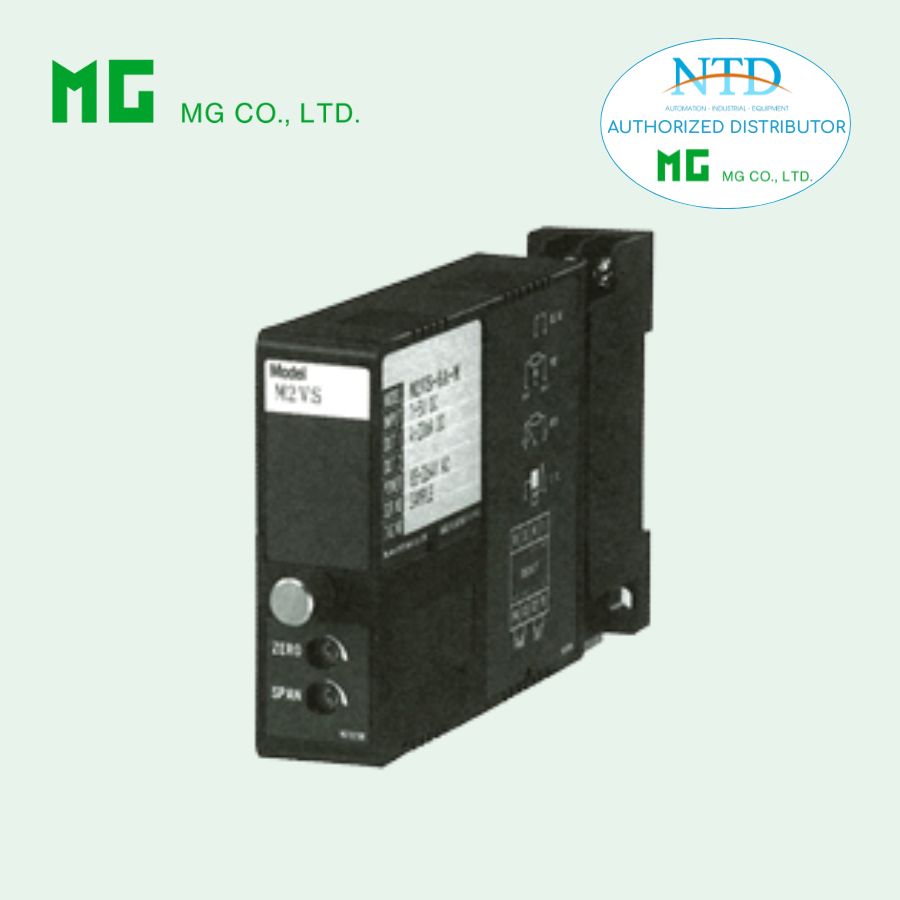

Thiết bị chuyển đổi tín hiệu, Model: M2VS-0A-M2/N

M2VS là thiết bị chuyển đổi và cách ly tín hiệu chuyên dụng, dùng để chuyển tín hiệu DC từ cảm biến (dòng điện hoặc điện áp) sang tín hiệu chuẩn phục vụ hệ thống điều khiển. Thiết bị giúp đảm bảo độ chính xác, ổn định tín hiệu và an toàn giữa khu vực hiện trường và phòng điều khiển. Với nhiều tùy chọn ngõ vào, ngõ ra, nguồn cấp và thời gian đáp ứng nhanh, M2VS phù hợp cho các ứng dụng đo lường – tự động hóa trong môi trường công nghiệp.

Chức năng & Đặc điểm

• Chuyển đổi tín hiệu DC đầu vào từ cảm biến sang tín hiệu chuẩn dùng trong hệ thống điều khiển
• Có phiên bản đáp ứng nhanh

Ứng dụng tiêu biểu

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị đo lường ngoài hiện trường

MODEL: M2VS–[1][2]–[3][4]

[1] NGÕ VÀO (INPUT)

Dòng điện (Current)

• A: 4 – 20 mA DC (Điện trở ngõ vào 250 Ω)
• A1: 4 – 20 mA DC (Điện trở ngõ vào 50 Ω)
• B: 2 – 10 mA DC (Điện trở ngõ vào 500 Ω)
• C: 1 – 5 mA DC (Điện trở ngõ vào 1000 Ω)
• D: 0 – 20 mA DC (Điện trở ngõ vào 50 Ω)
• E: 0 – 16 mA DC (Điện trở ngõ vào 62.5 Ω)
• F: 0 – 10 mA DC (Điện trở ngõ vào 100 Ω)
• G: 0 – 1 mA DC (Điện trở ngõ vào 1000 Ω)
• H: 10 – 50 mA DC (Điện trở ngõ vào 100 Ω)
• J: 0 – 10 μA DC (Điện trở ngõ vào 1000 Ω)
• K: 0 – 100 μA DC (Điện trở ngõ vào 1000 Ω)
• GW: -1 – +1 mA DC (Điện trở ngõ vào 1000 Ω)
• FW: -10 – +10 mA DC (Điện trở ngõ vào 100 Ω)
• Z: Dòng điện theo yêu cầu (xem thông số INPUT)

Điện áp (Voltage)

• 1: 0 – 10 mV DC (Điện trở ngõ vào ≥ 10 kΩ)
• 15: 0 – 50 mV DC (≥ 10 kΩ)
• 16: 0 – 60 mV DC (≥ 10 kΩ)
• 2: 0 – 100 mV DC (≥ 100 kΩ)
• 3: 0 – 1 V DC (≥ 1 MΩ)
• 4: 0 – 10 V DC (≥ 1 MΩ)
• 5: 0 – 5 V DC (≥ 1 MΩ)
• 6: 1 – 5 V DC (≥ 1 MΩ)
• 4W: -10 – +10 V DC (≥ 1 MΩ)
• 5W: -5 – +5 V DC (≥ 1 MΩ)
• 0: Điện áp theo yêu cầu (xem thông số INPUT)

[2] NGÕ RA (OUTPUT)

Dòng điện (Current)

• A: 4 – 20 mA DC (Tải tối đa 750 Ω)
• B: 2 – 10 mA DC (1500 Ω)
• C: 1 – 5 mA DC (3000 Ω)
• D: 0 – 20 mA DC (750 Ω)
• E: 0 – 16 mA DC (900 Ω)
• F: 0 – 10 mA DC (1500 Ω)
• G: 0 – 1 mA DC (15 kΩ)
• Z: Dòng điện theo yêu cầu (xem OUTPUT)

Điện áp (Voltage)

• 1: 0 – 10 mV DC (Tải ≥ 10 kΩ)
• 2: 0 – 100 mV DC (≥ 100 kΩ)
• 3: 0 – 1 V DC (≥ 1000 Ω)
• 4: 0 – 10 V DC (≥ 10 kΩ)
• 5: 0 – 5 V DC (≥ 5000 Ω)
• 6: 1 – 5 V DC (≥ 5000 Ω)
• 4W: -10 – +10 V DC (≥ 10 kΩ)
• 5W: -5 – +5 V DC (≥ 5000 Ω)
• 0: Điện áp theo yêu cầu (xem OUTPUT)

[3] NGUỒN CẤP (POWER INPUT)

Nguồn AC

• M: 85 – 264 V AC, 47 – 66 Hz
• M2: 100 – 240 V AC (85 – 264 V, UL: 90 – 264 V)

Nguồn DC

• R: 24 V DC (±10 %)
• R2: 11 – 27 V DC
• P: 110 V DC (85 – 150 V)

[4] TÙY CHỌN (OPTIONS)

Thời gian đáp ứng (0 – 90 %)

• Tiêu chuẩn: ≤ 0.5 giây
• /K: Đáp ứng nhanh (~25 ms)

Tiêu chuẩn & chứng nhận

• /N: Không CE, UL
• /CE: Chứng nhận CE
• /UL: UL & CE

Khác

• /Q: Tùy chọn theo yêu cầu đặc biệt

Xem thêm: Các dòng sản phẩm Signal Conditioners của MG với độ bền cao, chất lượng
