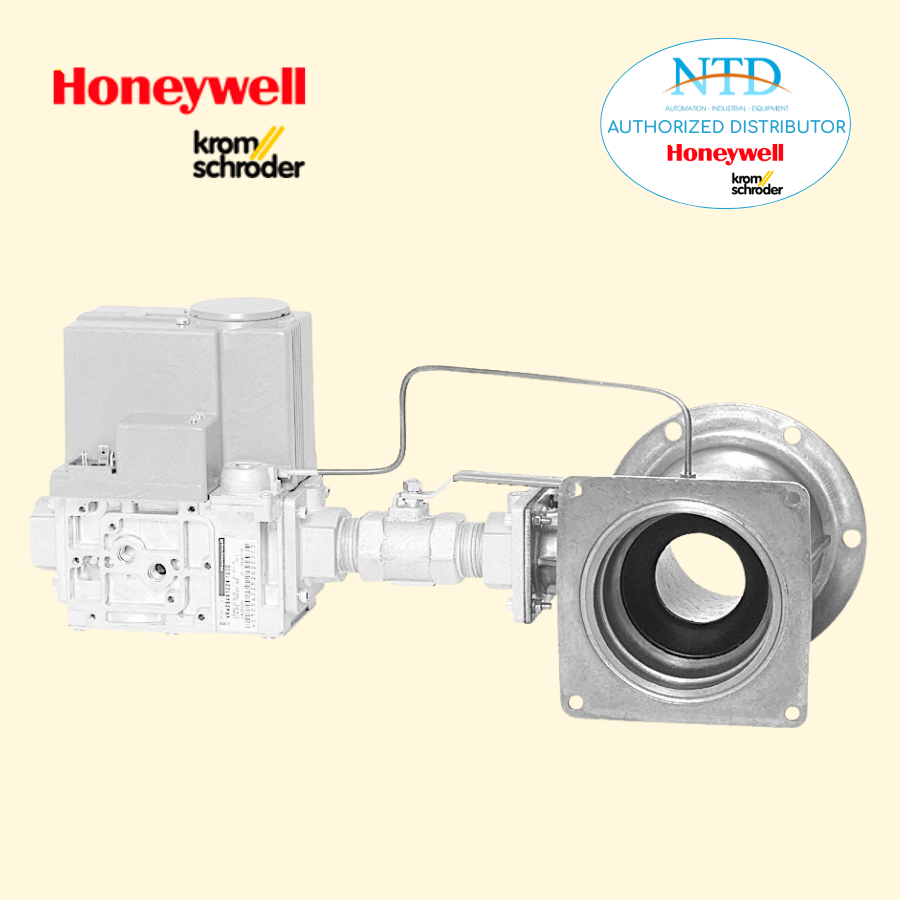

Van gas V47 / V87 / VR / VMU (VMU150A1003) Honeywell

Dòng V4730C; V4734C; V8730C là các van gas/không khí điều khiển bằng servo, kết hợp với bộ trộn VMU, được thiết kế cho các ứng dụng đốt gas điều khiển tuyến tính.

Van gas điều khiển servo V4730C; V4734C; V8730C

• Kiểu thân van: mặt bích thẳng

• Thời gian mở:

  • Thời gian trễ tối đa: 1 giây

  • Van thứ nhất: < 1 giây

• Vật liệu:

  • Thân van: hợp kim nhôm, đúc áp lực

• Tần số: 50 Hz / 60 Hz

• Nhiệt độ môi trường làm việc: 5°F đến 140°F (–15°C đến +60°C)

Chứng nhận & phê duyệt

• CSA: File – Certificate No. 158158-1227192

• Các chứng nhận khác:

  • Gas Appliance Directive: 90/396/EEC, PIN: 0063AT1198

  • Low Voltage Directive: 73/23/EEC

  • Electro Magnetic Compatibility Directive: 89/336/EEC

Áp suất làm việc

• Áp suất vận hành an toàn tối đa:

  • 0.5 psi (CSA phê duyệt)

  • 1.45 psi (cho nguồn 120 V)

• Áp suất làm việc tối đa: 35 mbar (CSA phê duyệt)

Ghi chú

• Tải tối thiểu cho phép của hệ thống là 14–17% tải tham chiếu, tương đương chênh áp tối thiểu 0.2 in. wc (50 Pa) đối với bộ điều khiển gas venturi/servo tỷ lệ 1:1
• Cuộn coil van điện từ: hệ thống cách điện Class H

Bộ trộn VMU

Bộ trộn venturi (VMU) khi kết hợp với van gas V4730C / V8730C và quạt DC chuyên dụng, được phát triển cho các thiết bị premix điều khiển tuyến tính như đầu đốt gas và nồi hơi gas.

Đặc điểm chính

• Dải điều chế rộng: 14–100% tải của nồi hơi
• Linh hoạt vị trí lắp đặt giữa van gas – cụm venturi – quạt
• Trang bị hai ống cảm biến bằng thép không gỉ, cho phép sử dụng có hoặc không có van an toàn đóng tay

Vật liệu

• Vỏ: Nhôm
• Venturi: vật liệu chống tích điện tĩnh Statcon PF
• Gioăng làm kín: Cao su NBR

Điều kiện làm việc

• Nhiệt độ môi trường: 32°F đến 212°F (0°C đến 100°C)

Chứng nhận

• CSA: File – Certificate No. 158158-1227192

Kết nối đường ống

• Venturi được lắp với van gas V4730C/V8730C bằng 4 vít M5 và gioăng O-ring cao su
• Ống thép không gỉ đi kèm venturi phải được nối giữa cửa vào venturi và bộ điều áp của van gas
• Ống cảm biến dài: dùng khi có van an toàn đóng tay (KTTBA002)
• Ống cảm biến ngắn: dùng khi không có van an toàn đóng tay (KTTBA001)

Model phổ biến của dòng V4730C; V4734C; V8730C
