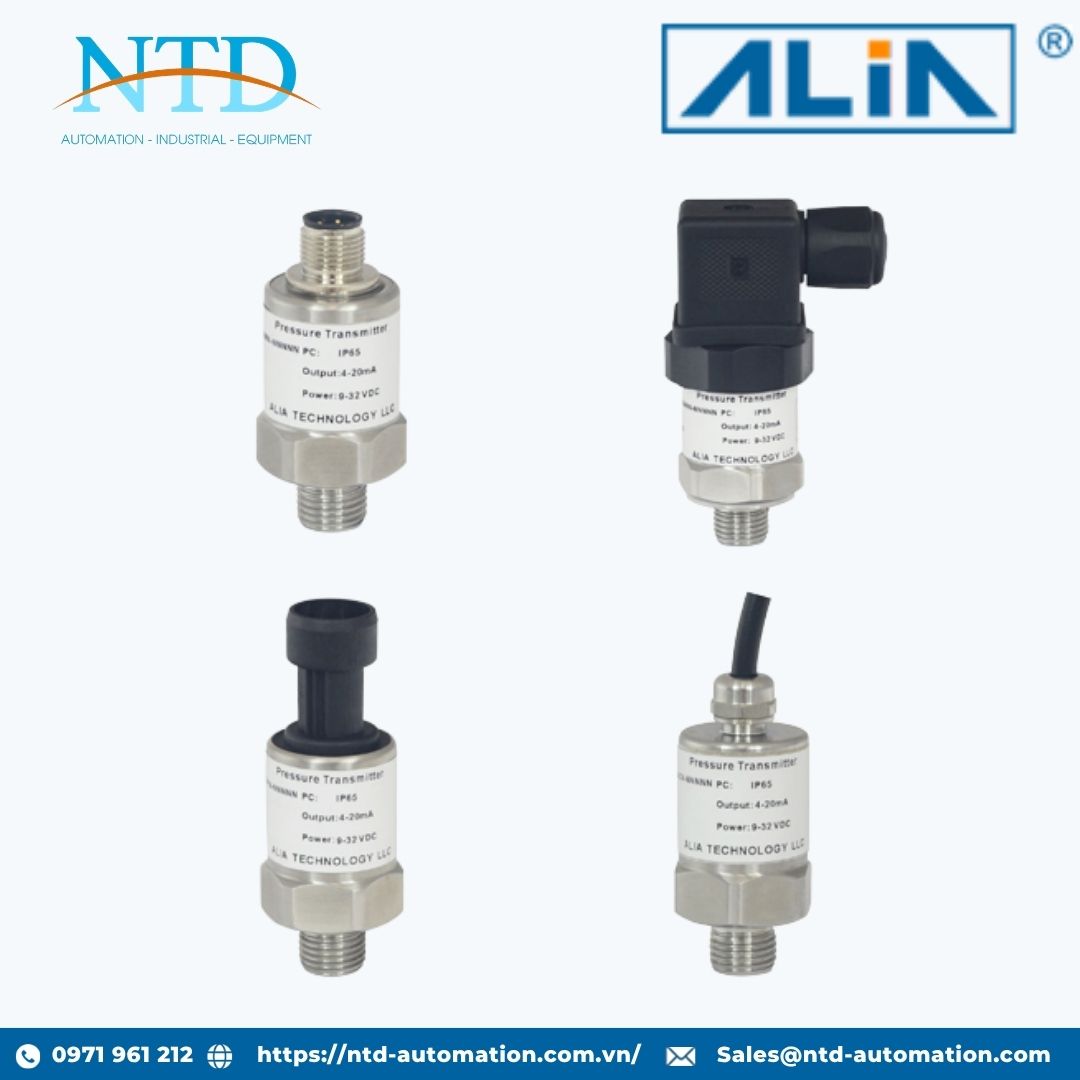

Cảm biến áp suất series APT3100 ALIA

APT3100 Series là dòng cảm biến áp suất (Pressure Transmitter) hiệu suất cao được thiết kế nhỏ gọn, đáp ứng các yêu cầu đo lường áp suất trong môi trường công nghiệp hiện đại. Với khả năng cung cấp nhiều dải đo, kiểu kết nối cơ khí, tín hiệu đầu ra và chuẩn kết nối điện khác nhau, APT3100 mang đến giải pháp linh hoạt cho nhiều ứng dụng đo áp suất chất lỏng, khí và hơi.

Thiết bị sử dụng mạch xử lý tín hiệu ASIC chuyên dụng hiệu năng cao, giúp nâng cao độ chính xác, độ ổn định lâu dài và khả năng chống nhiễu điện từ. Nhờ thiết kế nhỏ gọn cùng trọng lượng nhẹ, APT3100 đặc biệt phù hợp với các hệ thống có không gian lắp đặt hạn chế nhưng vẫn yêu cầu độ tin cậy và hiệu suất đo lường cao.

APT3100 là lựa chọn lý tưởng cho các ứng dụng đo áp suất tương đối (Gauge Pressure), áp suất tuyệt đối (Absolute Pressure) và chân không (Vacuum) trong các ngành tự động hóa, HVAC, xử lý nước, năng lượng, máy móc công nghiệp và hệ thống điều khiển quy trình.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn, phù hợp với không gian lắp đặt hạn chế.

• Mạch ASIC hiệu suất cao cho độ ổn định và độ chính xác vượt trội.

• Dải đo rộng từ 0-0.1 bar đến 0-600 bar.

• Độ chính xác lên tới ±0.20% Span.

• Thời gian đáp ứng nhanh.

• Khả năng chống rung và chống sốc cao.

• Chống nhiễu điện từ (EMI/RFI) hiệu quả.

• Hỗ trợ nhiều loại kết nối cơ khí và điện.

• Tín hiệu đầu ra tiêu chuẩn 4-20 mA hoặc 1-5 VDC.

• Chứng nhận an toàn phòng nổ Ex ia IIC T6.

• Độ ổn định dài hạn cao, phù hợp cho các ứng dụng đo lường liên tục.

Ứng dụng

• Đo áp suất chất lỏng

• Đo áp suất khí nén

• Đo áp suất hơi

• Hệ thống thủy lực và khí nén

• Hệ thống HVAC

• Trạm bơm và xử lý nước

• Thiết bị OEM

• Dây chuyền tự động hóa công nghiệp

Thông số kỹ thuật chính

Loại áp suất

• Áp suất tương đối (Gauge Pressure)

• Áp suất tuyệt đối (Absolute Pressure)

• Chân không (Vacuum)

Dải đo

• 0-0.1 bar đến 0-600 bar

Độ chính xác

• Tiêu chuẩn:
  ±0.45% Span

• Tùy chọn:
  ±0.20% Span

Độ tuyến tính

• Tiêu chuẩn:
  ≤0.2% Span (BFSL)

• Tùy chọn:
  ≤0.1% Span (BFSL)

Độ lặp lại

• ≤0.05% Span

Độ ổn định

• ≤ ±0.2% URL/năm

Nhiệt độ làm việc

• -40 ~ 85°C

Nhiệt độ bù

• -10 ~ 70°C

Ảnh hưởng nhiệt độ

• Zero Shift:

  • ≤0.4% FS/10K (≤0.25 bar)

  • ≤0.2% FS/10K (>0.25 bar)

• Span Shift:
  ≤0.2% FS/10K

Giới hạn quá áp

• 250% toàn thang đo

Thời gian đáp ứng

• Cảm biến:
  ≥1 ms

• Tín hiệu đầu ra:
  ≤8 ms

Khả năng chống rung và chống sốc

• Chống rung:
  20 g (20-2000 Hz)

• Chống sốc:
  100 g (10 ms)

Điều kiện môi trường

• Nhiệt độ môi trường:
  -20 ~ 70°C

• Độ ẩm:
  0 ~ 95% RH

Vật liệu chế tạo

• Kết nối quá trình:
  Inox 304

• Màng cảm biến:
  Inox 316L

• Thân cảm biến:
  Inox 304

• Dầu truyền áp:
  Silicone Oil

• O-ring tiếp xúc:
  Viton

• Gioăng kín:
  NBR

Kết nối quá trình

• Tiêu chuẩn:
  G1/4"

• Tùy chọn:

  • M12 × 1.5

  • 1/4"-18 NPTM

  • 1/8"-27 NPTM

  • 7/16"-20 UNF Female

  • Và các chuẩn khác

Đường kính cổng áp suất

• 3.0 mm

Tín hiệu đầu ra

• 4-20 mA (2 dây)

• 1-5 VDC (3 dây)

Nguồn cấp

• 9 ~ 32 VDC

Kết nối điện

• Cable Outlet

• Packard 3 chân

• DIN EN175301-803A

• M12 × 1 (4 chân)

Cấp bảo vệ

• IP54 (phiên bản Packard)

• IP65 (các phiên bản khác)

Chứng nhận an toàn

• Intrinsically Safe:
  Ex ia IIC T6

Trọng lượng

• Khoảng 80 g

Với thiết kế nhỏ gọn, độ chính xác cao và khả năng vận hành ổn định trong môi trường công nghiệp khắc nghiệt, APT3100 Series là giải pháp cảm biến áp suất đáng tin cậy cho các hệ thống điều khiển, giám sát và tự động hóa hiện đại.
