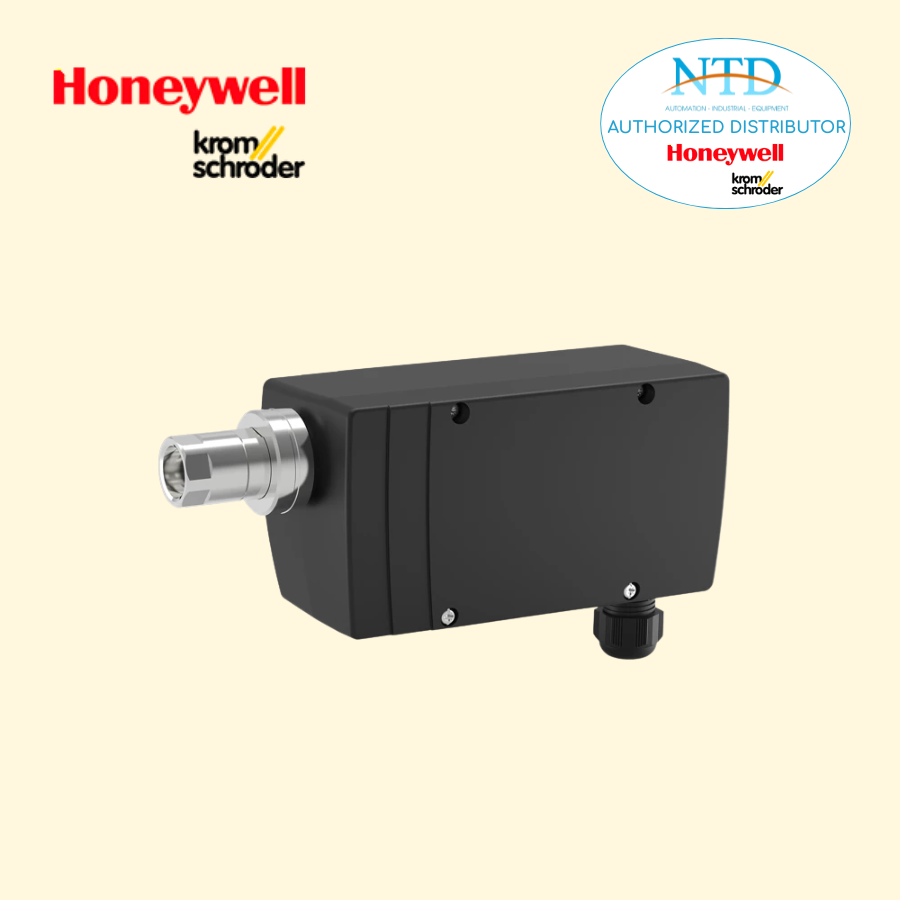

Đầu dò ngọn lửa UVC/UVD (002.0004.001) Kromschroder

Đầu dò ngọn lửa UV UVC 1 được sử dụng để giám sát đầu đốt khí có công suất không giới hạn, có hoặc không có quạt. Thiết bị có thể ứng dụng cho lò sấy khí nóng, nồi hơi đốt khí, lò công nghiệp và hệ thống đốt khí dư (flare). Các đầu đốt khí có thể đánh lửa trực tiếp hoặc vận hành theo chế độ mồi và đầu đốt chính.

Đầu dò ngọn lửa UV phù hợp cho vận hành gián đoạn hoặc liên tục khi sử dụng cùng với bộ điều khiển đầu đốt Kromschröder: BCU 370..U, BCU 4xx, PFU 7xx..U hoặc BCU 5xx..U0.

Thông qua phần mềm BCSoft, có thể cài đặt (tham số hóa) ngưỡng ngắt cũng như đọc dữ liệu phân tích và chẩn đoán từ đầu dò ngọn lửa bằng bộ chuyển quang PCO 200 hoặc PCO 300 (tùy chọn).

Tính năng nổi bật

• Tăng tính linh hoạt nhờ ngưỡng ngắt có thể điều chỉnh
• Hầu như không bị nhiễu trong quá trình vận hành nhờ khả năng không nhạy với ánh sáng ban ngày, bức xạ hồng ngoại và bóng đèn sợi đốt
• Độ an toàn vận hành cao nhờ chức năng tự kiểm tra
• Phù hợp cho hệ thống đến SIL 3 theo EN 61508 và vận hành liên tục theo EN 298

Nguyên lý hoạt động

Sau khi cấp nguồn, đầu dò ngọn lửa sẽ thực hiện tự kiểm tra (khởi tạo). Ba đèn LED (vàng, đỏ, xanh lá) sẽ sáng. Khi quá trình tự kiểm tra hoàn tất thành công, UVC 1 sẵn sàng vận hành, đèn LED xanh lá sẽ sáng.

Khi phát hiện ngọn lửa có cường độ đủ lớn, đèn LED vàng sẽ sáng. Quá trình tự kiểm tra được thực hiện mỗi phút một lần bằng cửa chớp tích hợp. Đầu dò phát hiện bức xạ UV dải sóng ngắn UV-C (190–270 nm).

Tín hiệu ngọn lửa được truyền qua các đầu nối 3 và 4 tới bộ điều khiển đầu đốt tương ứng (BCU 370..U, BCU 4xx, PFU 7xx..U hoặc BCU 5xx..U0).

Trong trường hợp lỗi nội bộ hoặc hỏng ống UV, đèn LED đỏ sẽ nhấp nháy và thiết bị bị khóa. Sau khi khắc phục lỗi, có thể reset đầu dò bằng nút reset.
