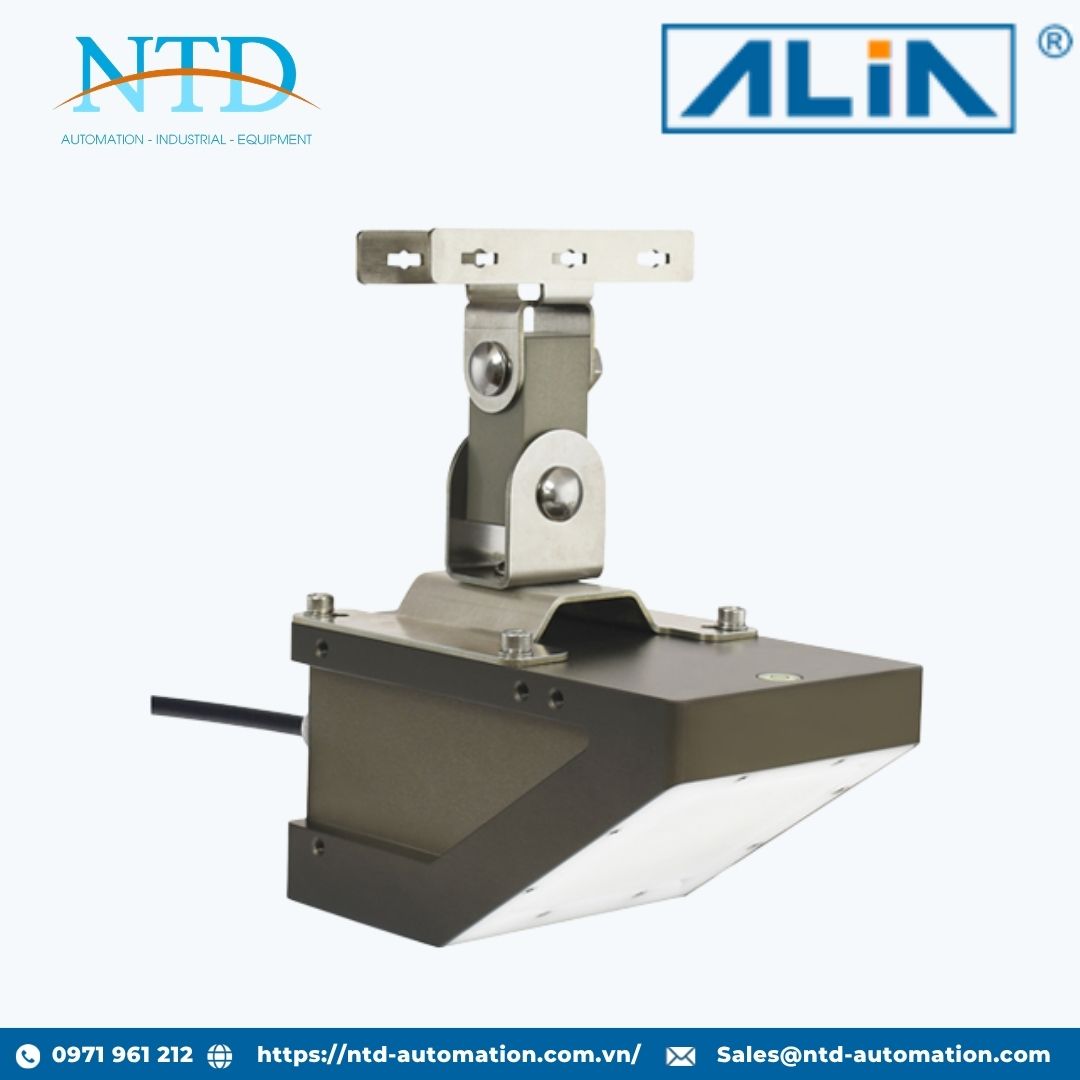

Đồng hồ đo lưu lượng radar series ARF5500 ALIA

ARF5500 Series là dòng đồng hồ đo lưu lượng radar không tiếp xúc ứng dụng công nghệ vi sóng tiên tiến, được thiết kế để đo đồng thời vận tốc dòng chảy và mực nước nhằm tính toán lưu lượng trong các hệ thống kênh hở. Thiết bị sử dụng nguyên lý Radar Doppler để đo vận tốc và Radar tần số cao để đo mức nước, mang lại độ chính xác cao, độ tin cậy vượt trội và khả năng hoạt động ổn định trong môi trường ngoài trời khắc nghiệt.

ARF5500 Series đặc biệt phù hợp cho các ứng dụng giám sát lưu lượng tại sông, suối, kênh thủy lợi, hệ thống thoát nước đô thị, trạm xử lý nước thải, hồ chứa và nhà máy thủy điện. Nhờ công nghệ đo hoàn toàn không tiếp xúc, thiết bị không bị ảnh hưởng bởi bùn cặn, vật nổi, chất ô nhiễm, nhiệt độ môi trường hay các yếu tố thời tiết, giúp đảm bảo kết quả đo chính xác và ổn định trong thời gian dài.

Tính năng nổi bật

• Đo vận tốc dòng chảy lên đến 20 m/s với độ chính xác ±0.01 m/s.

• Đo mực nước tối đa 40 m, độ chính xác lên đến ±2 mm.

• Hỗ trợ đo lưu lượng hai chiều (Bi-directional Flow Measurement).

• Tích hợp chế độ Rain Mode giúp giảm nhiễu do mưa.

• Công nghệ đo không tiếp xúc, không bị ảnh hưởng bởi gió, nhiệt độ, sương mù, bùn cặn hoặc vật nổi trên mặt nước.

• Chuẩn bảo vệ IP68, thích hợp lắp đặt ngoài trời và môi trường khắc nghiệt.

• Thiết kế tiêu thụ điện năng thấp, có thể vận hành bằng nguồn năng lượng mặt trời.

• Không có bộ phận chuyển động, giảm chi phí bảo trì và tăng tuổi thọ thiết bị.

• Hỗ trợ giao tiếp RS485 Modbus RTU, ngõ ra 4-20 mA và Relay.

• Tích hợp dễ dàng với hệ thống SCADA, PLC và các nền tảng giám sát từ xa.

Thông số kỹ thuật chính

Đo vận tốc

• Nguyên lý đo: Radar Doppler

• Tần số Radar: 24 GHz

• Công suất Radar: 100 mW

• Dải đo: 0.03 ~ 20 m/s

• Độ chính xác: ±0.01 m/s hoặc ±2% FS

• Độ phân giải: 1 mm/s

• Góc phát sóng: 12°

Đo mực nước

• Nguyên lý đo: Radar

• Tần số Radar: 60 GHz / 80 GHz

• Công suất Radar: 10 mW

• Dải đo: 0.2 ~ 40 m

• Độ chính xác: ±2 mm hoặc ±0.05% FS

• Độ phân giải: 1 mm

• Góc phát sóng: 8°

Thông số chung

• Nhiệt độ làm việc: -35 ~ 70°C

• Vật liệu vỏ: Hợp kim nhôm phủ PTFE

• Cấp bảo vệ: IP68

• Nguồn cấp: 7 ~ 32 VDC

• Dòng hoạt động: ≤25 mA @12 VDC

• Dòng chờ: ≤1 mA @12 VDC

• Chống sét: 6 kV

• Truyền thông: RS485 (Modbus RTU)

• Ngõ ra: 4-20 mA, Relay

• Chiều dài cáp tối đa: 200 m

• Kích thước: 160 × 100 × 90 mm

• Khối lượng: <1 kg

• Kiểu lắp đặt: Gắn cột (Pole Mounting)

Ứng dụng

• Quan trắc lưu lượng sông, suối và hồ chứa.

• Hệ thống thủy lợi và kênh dẫn nước.

• Hệ thống thoát nước và cảnh báo ngập lụt đô thị.

• Nhà máy xử lý nước cấp và nước thải.

• Nhà máy thủy điện.

• Hệ thống quan trắc môi trường và tài nguyên nước.

• Các dự án IoT, SCADA và giám sát từ xa.

Với khả năng đo lưu lượng chính xác, công nghệ không tiếp xúc hiện đại cùng thiết kế bền bỉ đạt chuẩn IP68, ARF5500 Series là giải pháp lý tưởng cho các ứng dụng giám sát và quản lý lưu lượng nước trong hệ thống kênh hở, góp phần nâng cao hiệu quả vận hành và quản lý tài nguyên nước.
