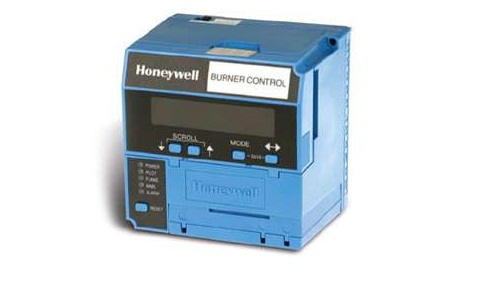

HONEYWELL - Điều Khiển Đầu Đốt RM7838B1021/U

Liên hệ Còn hàng

RM7838B1021/U

Man. Start Indust. Pgrm. w/Valve Proving





Tổng quan

Điều khiển đầu đốt tích hợp cho các loại nhiên liệu đốt gas bán tự động, dầu, than hoặc nhiên liệu kết hợp công nghiệp. Bao gồm tính năng Van Proving với S7800A1142 Keyboard Display.

Tính năng, đặc điểm



  • Chức năng bao gồm thanh trừng, khởi động thí điểm đầu đốt, giám sát ngọn lửa, chỉ báo trạng thái hệ thống, hệ thống hoặc tự chẩn đoán và xử lý sự cố.
  • Trì hoãn việc nạp nhiên liệu vào buồng đốt cho đến khi ngọn lửa thí điểm đã được chứng minh và sau đó theo dõi ngọn lửa trong suốt thời gian chạy trong khi cung cấp dấu hiệu trạng thái hệ thống.
  • Bao gồm S7800A1142 Keyboard Display Module.
  • Năm đèn LED cung cấp thông tin trình tự.
  • Van thí điểm liên tục.
  • Bộ khuếch đại lửa plug-in hoán đổi cho nhau.
  • Truy cập để kiểm tra điện áp bên ngoài.
  • Bộ nhớ không bay hơi giữ lại các tập tin lịch sử và trạng thái khóa sau khi mất điện.
  • Thời gian thiết lập ngọn lửa thí điểm có thể lựa chọn.
  • Cung cấp tính linh hoạt của ứng dụng và khả năng giao tiếp truyền thông tùy chọn.
  • Tương thích với các máy dò ngọn lửa Honeywell hiện có.
  • Với Valve Proving Feature và Program Post Post Purge Time.
  • Power LED nhấp nháy mã lỗi trên hệ thống khóa.



Thông số sản phẩm

Ứng dụng
Bán tự động lập trình điều khiển w / VPS
Kích thước (in.)
5 in. Rộng x 5 in. Cao x 5 1/4 in. Sâu với Q7800A Subbase x 6 3/32 in. Sâu với Q7800B Subbase
Kích thước (mm)
Rộng 127 mm x 127 mm cao x 133 mm sâu với Q7800A Subbase x 155 mm sâu với Q7800B Subbase
Trọng lượng (lb)
1 lb 10 oz
Trọng lượng (kg)
0,7 kg
Bình luận
Bao gồm tính năng kiểm tra VPS có thể lập trình (Valve Proving Switch) và thông báo lỗi đèn LED nhấp nháy
Tần số
50 Hz; 60 Hz (± 10%)
Phê duyệt, Underwriters Laboratories Inc.
Thành phần được công nhận, Số tệp MP268; Hướng dẫn số MCCZ.
Vôn
120 Vạc (+10, -15%)
Nhiệt độ vận chuyển và lưu trữ (F)
-40 F đến +140 F
Nhiệt độ vận chuyển và lưu trữ (C)
-40 C đến +60 C
Phê duyệt, Ủy ban truyền thông liên bang
FCC Phần 15, Loại B, Phát thải.
Thời gian thiết lập ngọn lửa - Thí điểm
4 giây hoặc 10 giây
Thời gian thiết lập ngọn lửa - Main
10 giây hoặc liên tục
Interlocks
Khóa máy
Tiền gửi
Vâng
PrePurge
Được xác định bởi Thẻ Hẹn giờ Puri ST7800A
PostPurge
được lập trình với màn hình S7800A1142
Sớm chấm dứt tia lửa
Có, 5 giây
Các thành phần bắt buộc
Q7800A, B Hệ thống đấu dây phổ dụng. R7847, R7848, R7849, R7851, R7852, R7861 hoặc Bộ khuếch đại tín hiệu lửa R7886. Thẻ Hẹn giờ Purge cắm ST7800A.
Loại thí điểm
bị gián đoạn
Rung động
Môi trường 0.5 G
Phê duyệt, kiểm soát thiết bị an toàn
Có thể chấp nhận: CSD-1
Phê duyệt, Swiss RE
Có thể chấp nhận
Phê duyệt, Nhà máy Mutual
Báo cáo số OX4A5.AF.
