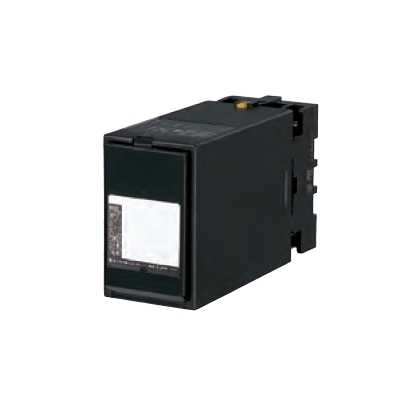

Bộ chuyển đổi tín hiệu tốc độ từ encoder JRP2 MG (M-System)

Liên hệ Còn hàng

Model: JB2
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

JRP2 Plug-in Signal Conditioners M-UNIT – Encoder Speed Transmitter là bộ chuyển đổi tín hiệu tốc độ từ encoder dạng xung hai pha (A/B) sang tín hiệu tốc độ và tín hiệu analog hoặc relay tiêu chuẩn. Thiết bị có khả năng xử lý tín hiệu xung có độ lệch pha 90°, từ đó xác định chiều quay tiến/lùi và quy đổi thành giá trị tốc độ tương ứng.

JRP2 được thiết kế dạng module plug-in, tích hợp nguồn kích cho encoder, hỗ trợ cấu hình linh hoạt tại hiện trường, phù hợp cho các hệ thống đo tốc độ máy móc trong công nghiệp. Thiết bị có khả năng cách ly cao, độ chính xác tốt và hỗ trợ nhiều loại tín hiệu đầu vào khác nhau như open collector, voltage pulse hoặc RS-422.

Đặc điểm nổi bật

Chuyển đổi tín hiệu xung encoder hai pha (A/B) lệch pha 90° thành tín hiệu tốc độ tiến và lùi
Xác định được chiều quay (forward/reverse) của thiết bị
Tích hợp nguồn kích (excitation) cho encoder với nhiều mức điện áp lựa chọn
Hỗ trợ nhiều loại tín hiệu đầu vào: open collector, voltage pulse, RS-422 line driver
Cấu hình linh hoạt dải đo và loại tín hiệu đầu vào tại hiện trường
Cách ly tín hiệu lên đến 2000 V AC giữa input, output và nguồn
Có ngõ ra relay alarm cho cảnh báo tốc độ cao/thấp
Hỗ trợ nhiều dạng tín hiệu đầu ra: dòng, điện áp, relay
Có thể điều chỉnh zero, span, alarm setpoint và các thông số khác
Tích hợp LED hiển thị trạng thái từng kênh tín hiệu đầu vào (phase A và B)
Thiết kế plug-in nhỏ gọn, dễ lắp đặt trong tủ điện mật độ cao
Hỗ trợ lập trình và cấu hình bằng PU-2x hoặc phần mềm JXCON

Thông số kỹ thuật

Ngõ vào (Input)

Hỗ trợ tín hiệu encoder 2 pha (phase A và phase B)
Loại tín hiệu đầu vào:
- Open collector
- Voltage pulse
- RS-422 line driver pulse
Tần số tối đa: lên đến 200 kHz
Dải tần số đo: 0 – 0.01 Hz đến 100 kHz
Độ rộng xung tối thiểu: 2.5 µs (ON/OFF)
Nguồn kích encoder: 5 V / 12 V / 24 V DC (tùy cấu hình)
Dòng kích tối đa (bảo vệ ngắn mạch): khoảng 440 mA
Trở kháng đầu vào: ≥ 10 kΩ (với voltage pulse)
Ngưỡng phát hiện:
- ~1 V (5 V excitation)
- ~2 V (12/24 V excitation)
Có LED hiển thị trạng thái phase A (PL1) và phase B (PL2)

Ngõ ra (Output)

Dòng điện DC:
- 4–20 mA
- 0–20 mA, 1–5 mA, 0–10 mA,…
Điện áp DC:
- 0–10 V
- 1–5 V
- ±5 V, ±10 V
- mV output tùy chọn
Relay alarm output:
- 1 tiếp điểm relay
- Chế độ High/Low alarm
- Có thể cài đặt ngưỡng và deadband

Thông số chính:

Dải span tối thiểu:
- Dòng: ≥ 1 mA
- Điện áp: ≥ 5 mV
Overrange output: khoảng -15% đến +115% (với 1–5 V output)
Độ chính xác đầu ra: ±0.05%
Điều chỉnh zero: -5% đến +5%
Điều chỉnh span: 95% đến 105%
Ngưỡng alarm: -15% đến +115%
Deadband: 0 – 20%

Nguồn cấp (Power Input)

AC: 85 – 132 V AC
DC:
- 12 V DC
- 24 V DC
- 48 V DC
- 110 V DC
Công suất tiêu thụ:
- AC: khoảng 7 VA
- DC: khoảng 4 W

Hiệu suất và độ chính xác

Độ chính xác:
- Input: ±0.05% dải tần
- Output: ±0.05% dải đo
Độ chính xác alarm: ±0.1%
Hệ số nhiệt: ±0.015%/°C
Thời gian đáp ứng:
- ≤ 1 Hz: 2 chu kỳ xung
- ≥ 10 Hz: khoảng 0.5 giây + 1 chu kỳ xung
Điện trở cách ly: ≥ 100 MΩ (500 V DC)
Điện áp cách ly:
- 2000 V AC (input – output – power)
- 1500 V AC (đến alarm output)
- 2000 V AC (mạch – ground)

Cấu hình và điều chỉnh

Lập trình bằng PU-2x hoặc phần mềm JXCON
Cấu hình các thông số:
- Dải tần số đầu vào
- Zero và span
- Low-end cutout
- Ngưỡng alarm và deadband
- Loại tín hiệu đầu vào
- Lọc nhiễu (noise filter)
- Output fine adjustment
- Linearization
Điều chỉnh bằng DIP switch và rotary switch
Kết nối lập trình qua modular jack
Có thể mô phỏng tín hiệu đầu ra (simulation)
