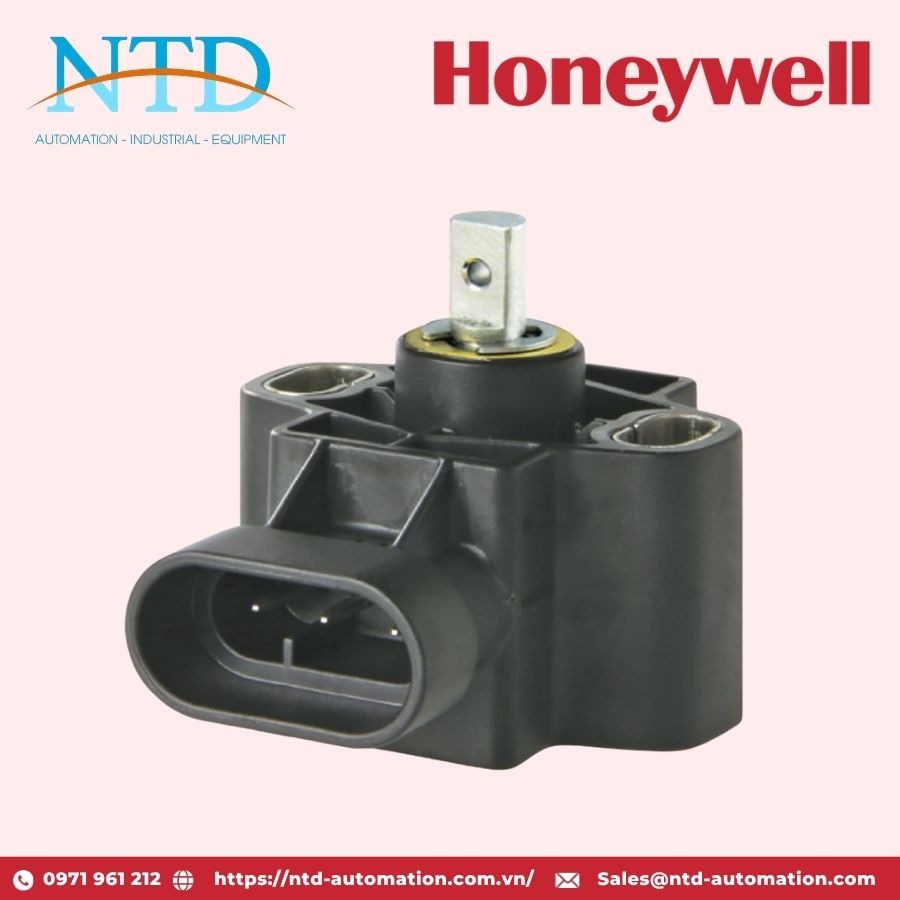

Cảm biến vị trí quay RTY360HVEAX Honeywell

RTY360HVEAX là cảm biến vị trí quay không tiếp xúc thuộc dòng Honeywell RTY Series, được thiết kế để đo lường góc quay chính xác trong các ứng dụng giao thông vận tải, xe công trình, máy nông nghiệp và tự động hóa công nghiệp. Sử dụng công nghệ Hall-effect trạng thái rắn (Solid-State Hall Effect), cảm biến mang lại độ bền vượt trội, tuổi thọ lên tới 35 triệu chu kỳ hoạt động mà không bị mài mòn cơ học như các loại chiết áp truyền thống.

Mã RTY360HVEAX được cấu hình với dải đo 360°, nguồn cấp điện áp cao 10 – 30 VDC, chuẩn chân cắm châu Âu và tín hiệu đầu ra analog tiêu chuẩn. Thiết kế trục tích hợp không cần tiếp xúc cơ khí trực tiếp với phần tử cảm biến giúp duy trì độ chính xác cao trong suốt vòng đời sản phẩm.

Đặc điểm nổi bật

• Công nghệ cảm biến Hall-effect không tiếp xúc, không gây mài mòn cơ học.

• Dải đo góc quay lên đến 360° (±180°).

• Nguồn cấp điện áp rộng từ 10 đến 30 VDC.

• Tín hiệu đầu ra analog tuyến tính 0,5 – 4,5 VDC.

• Tuổi thọ cơ học lên tới 35 triệu chu kỳ.

• Thiết kế kín hoàn toàn đạt chuẩn IP69K, phù hợp với môi trường khắc nghiệt.

• Tích hợp bảo vệ đảo cực nguồn và ngắn mạch đầu ra.

• Khả năng chống rung, chống sốc và chống nhiễu điện từ cao.

• Chuẩn kết nối AMP Superseal 282087-1 thông dụng trong công nghiệp và xe chuyên dụng.

• Hoạt động ổn định trong môi trường nhiệt độ từ -40°C đến +125°C.

Giải mã model RTY360HVEAX

Tên model RTY360HVEAX thể hiện cấu hình kỹ thuật của cảm biến:

Thông số kỹ thuật chính

Thông số điện

• Điện áp nguồn: 10 – 30 VDC

• Dòng tiêu thụ tối đa: 32 mA

• Dòng tiêu thụ khi ngắn mạch đầu ra: 47 mA

• Tín hiệu đầu ra:

  • 0,5 VDC đến 4,5 VDC

  • Phi tỷ lệ (Non-ratiometric)

• Thời gian đáp ứng: 4 ms điển hình

• Độ phân giải: 12 bit

• Bảo vệ đảo cực: -30 VDC

• Bảo vệ ngắn mạch đầu ra liên tục

Thông số cơ khí

• Tuổi thọ: 35 triệu chu kỳ

• Vật liệu trục: Thép không gỉ

• Vật liệu thân cảm biến: Nhựa PBT kỹ thuật

• Bạc đạn/bushing: Thép không gỉ

• Chuẩn kết nối: AMP Superseal 282087-1

• Kiểu lắp đặt: Trục tích hợp không cần gạt

• Khoảng cách lắp tiêu chuẩn: 32 mm

Điều kiện môi trường

• Nhiệt độ hoạt động: -40°C đến +125°C

• Cấp bảo vệ: IP69K

• Khả năng chống sốc: 50 G peak

• Khả năng chống rung: 20 G peak

• Khả năng chống nhiễu EMI/EMC theo tiêu chuẩn ô tô

• Đáp ứng yêu cầu CE và UKCA

Ứng dụng tiêu biểu

RTY360HVEAX được sử dụng rộng rãi trong các hệ thống yêu cầu giám sát vị trí hoặc góc quay chính xác:

Ngành giao thông vận tải

• Bàn đạp ga và bàn đạp phanh điện tử

• Điều khiển hộp số

• Cần điều khiển thủy lực

• Hệ thống lái

• Cơ cấu nâng hạ và khớp nối

• Hệ thống treo xe buýt và xe tải

• Điều khiển động cơ tàu thủy

Công nghiệp

• Điều khiển vị trí van công nghiệp

• Điều khiển cánh gió HVAC

• Hệ thống tưới tiêu tự động

• Máy xây dựng và thiết bị nông nghiệp

• Hệ thống điều khiển chuyển động

Lợi ích khi sử dụng RTY360HVEAX

Nhờ công nghệ Hall-effect không tiếp xúc, RTY360HVEAX loại bỏ hoàn toàn hiện tượng mài mòn cơ học thường gặp ở các cảm biến dạng chiết áp. Điều này giúp tăng tuổi thọ thiết bị, giảm chi phí bảo trì và nâng cao độ tin cậy của hệ thống.

Với dải đo 360°, chuẩn bảo vệ IP69K và khả năng hoạt động ổn định trong môi trường khắc nghiệt, RTY360HVEAX là lựa chọn lý tưởng cho các ứng dụng xe chuyên dụng, thiết bị công nghiệp và hệ thống điều khiển vị trí yêu cầu độ chính xác cao và độ bền lâu dài.
