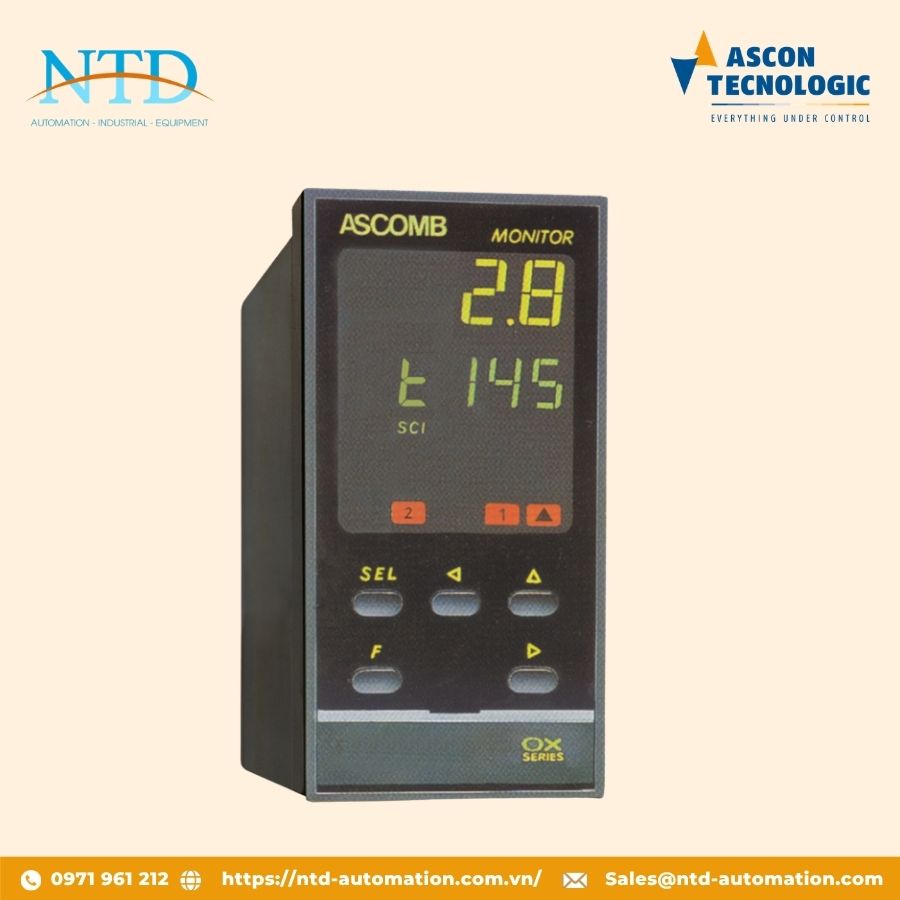

Bộ giám sát quá trình cháy mô đun OXM Ascon Technologic

OXM là bộ giám sát quá trình cháy (Combustion Monitor) được thiết kế để làm việc kết hợp với đầu dò ZO₂, giúp theo dõi và phân tích hiệu suất đốt trong các hệ thống công nghiệp. Thiết bị cho phép tính toán và hiển thị các thông số quan trọng như hiệu suất đốt (Yield), hệ số dư không khí (Excess Air C), và nồng độ O₂%, từ đó hỗ trợ tối ưu hóa quá trình cháy và tiết kiệm nhiên liệu.

Hệ thống sử dụng đồng thời tín hiệu oxy, nhiệt độ khí thải và nhiệt độ không khí đốt, mang lại khả năng phân tích toàn diện quá trình đốt. OXM được trang bị 1 ngõ vào oxy analog, 2 ngõ vào analog đo nhiệt độ khí thải/không khí, cùng 3 ngõ vào logic phục vụ các chức năng Hold, Fail và chuyển đổi loại nhiên liệu.

Ngoài ra, thiết bị có 2 ngõ ra analog retransmission, hỗ trợ truyền dữ liệu đến hệ thống giám sát trung tâm, và giao tiếp RS485 Modbus giúp dễ dàng tích hợp vào hệ thống tự động hóa công nghiệp. Với thiết kế hiển thị kép rõ ràng và khả năng tháo lắp từ mặt trước, OXM mang lại sự tiện lợi tối đa trong vận hành và bảo trì.

Tính năng nổi bật

• Bộ giám sát quá trình cháy chuyên dụng cho đầu dò ZO₂.

• Tính toán các thông số: Yield, Excess Air C, O₂%.

• 1 ngõ vào analog oxy từ đầu dò ZO₂.

• 2 ngõ vào analog đo nhiệt độ khí thải và không khí đốt.

• 3 ngõ vào logic: Hold, Fail, chuyển đổi loại nhiên liệu.

• 2 ngõ ra analog retransmission (0/2…10 V hoặc 0/4…20 mA).

• Giao tiếp RS485 Modbus.

• Hiển thị kép 4 chữ số rõ ràng.

• Thiết kế tháo lắp từ mặt trước tiện lợi bảo trì.

Thông số kỹ thuật

Chức năng

• Bộ hiển thị / giám sát (Indicator)

Kích thước

• 48 × 96 mm

Hiển thị

• 02 màn hình

• 04 chữ số

Nguồn cấp

• 24 VAC/VDC

• 100 – 240 VAC

Đầu vào

• 0/4…20 mA

• mV từ đầu dò ZO₂

Ngõ vào phụ

• 3 Logic Inputs (Hold, Fail, Fuel switching)

Số lượng đầu ra

• 1 / 2 / 3

Đầu ra

• 0/2…10 V

• 0/4…20 mA

• Relay và/hoặc SSR control

Ngõ ra truyền lại

• 0/2…10 V

• 0/4…20 mA

Giao tiếp truyền thông

• RS485 Modbus

Kiểu lắp đặt

• Tháo lắp từ mặt trước

Chứng nhận

• CE

Ứng dụng

• Hệ thống lò đốt công nghiệp.

• Nhà máy nhiệt điện và lò hơi.

• Nhà máy xi măng, luyện kim, xử lý nhiệt.

• Hệ thống tối ưu hóa nhiên liệu đốt.

• Giám sát và phân tích hiệu suất quá trình cháy.

Lợi ích nổi bật

OXM cung cấp giải pháp giám sát toàn diện quá trình đốt cháy, giúp tối ưu hiệu suất nhiên liệu và giảm phát thải. Với khả năng phân tích đa thông số, giao tiếp Modbus linh hoạt và thiết kế công nghiệp bền bỉ, thiết bị là lựa chọn lý tưởng cho các hệ thống kiểm soát cháy hiện đại.
