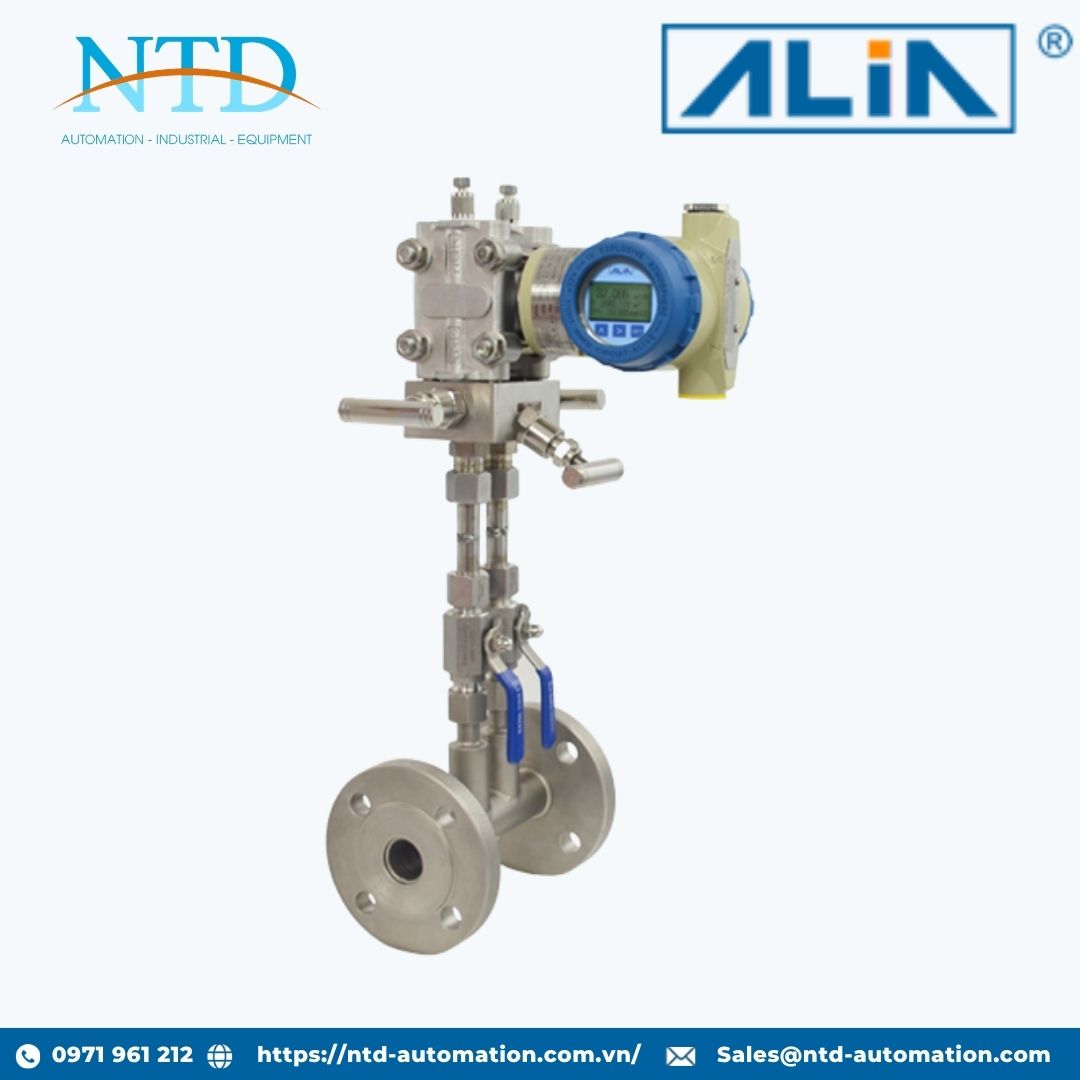

Lưu lượng kế V-Cone Series series ADF280 ALIA

ADF280 Series là dòng lưu lượng kế V-Cone thế hệ mới, hoạt động dựa trên nguyên lý đo chênh áp của ống Venturi kết hợp với những ưu điểm vượt trội của Venturi Tube, Orifice Ring và Orifice chống mài mòn. Thiết bị sử dụng cấu trúc côn tiết lưu đặt ở trung tâm đường ống giúp tái tạo dòng chảy, loại bỏ vùng xoáy và vùng chết, từ đó nâng cao độ ổn định cũng như độ chính xác của phép đo trong thời gian dài.

Khác với các thiết bị đo chênh áp truyền thống, cấu trúc V-Cone giúp giảm ảnh hưởng của nhiễu dòng chảy, hạn chế mài mòn tại mép tiết lưu và duy trì hiệu suất đo ổn định ngay cả trong các môi trường lưu chất phức tạp. Nhờ đó, ADF280 đặc biệt phù hợp cho các ứng dụng đo lưu lượng chất lỏng, khí, hơi nước, bùn loãng và các lưu chất có chứa tạp chất hoặc hạt lơ lửng.

Kết hợp với các bộ chuyển đổi chênh áp như APT9000, APT9500 hoặc APT9600 cùng khả năng bù nhiệt độ và áp suất, ADF280 cho phép đo chính xác lưu lượng thể tích và lưu lượng khối lượng trong nhiều quy trình công nghiệp khác nhau.

Đặc điểm nổi bật

• Thiết kế V-Cone độc đáo giúp tái tạo dòng chảy và giảm nhiễu lưu chất.

• Độ chính xác cao đến ±1.0% giá trị đo.

• Độ lặp lại vượt trội ±0.2% giá trị đo.

• Tỷ lệ đo rộng (Turndown Ratio) trên 10:1.

• Dải kích thước đa dạng từ DN15 đến DN3000.

• Đo được chất lỏng, khí, hơi nước và nhiều loại lưu chất đặc biệt.

• Hỗ trợ đo lưu lượng đa pha (Multiphase Flow).

• Khả năng làm việc ở nhiệt độ lên đến 500°C và áp suất tới 100 bar.

• Không nhạy cảm với tạp chất lơ lửng, cặn bẩn hoặc bùn loãng.

• Tổn thất áp suất thấp hơn nhiều so với các thiết bị tiết lưu truyền thống.

• Yêu cầu đoạn ống thẳng ngắn, giúp tiết kiệm không gian lắp đặt.

• Hỗ trợ bù nhiệt độ và áp suất để nâng cao độ chính xác đo lưu lượng khí và hơi.

• Tương thích với tín hiệu 4-20 mA và giao tiếp HART.

• Đạt tiêu chuẩn chống cháy nổ Ex ia IIC T5 và Ex db IIC T6.

Ứng dụng tiêu biểu

• Đo lưu lượng hơi bão hòa và hơi quá nhiệt.

• Đo khí nén, khí công nghiệp và khí thiên nhiên.

• Hệ thống lò hơi và nhà máy nhiệt điện.

• Công nghiệp dầu khí và hóa chất.

• Nhà máy luyện kim và sản xuất thép.

• Hệ thống cấp nước và xử lý nước.

• Đo lưu lượng bùn loãng, huyền phù và lưu chất có chứa hạt rắn.

• Các quy trình công nghiệp yêu cầu độ ổn định và độ tin cậy cao.

Lợi ích mang lại

Nhờ thiết kế côn tiết lưu đặt giữa dòng chảy, ADF280 giúp giảm đáng kể yêu cầu về chiều dài đường ống thẳng, hạn chế hiện tượng mài mòn và duy trì độ chính xác lâu dài. Khả năng làm việc ổn định với nhiều loại lưu chất khác nhau giúp doanh nghiệp giảm chi phí bảo trì, tối ưu hiệu quả vận hành và nâng cao độ tin cậy của hệ thống đo lường trong các môi trường công nghiệp khắc nghiệt.

ADF280 Series là giải pháp đo lưu lượng lý tưởng cho các ứng dụng đòi hỏi độ bền cao, tổn thất áp suất thấp và khả năng đo chính xác trong điều kiện vận hành phức tạp.
