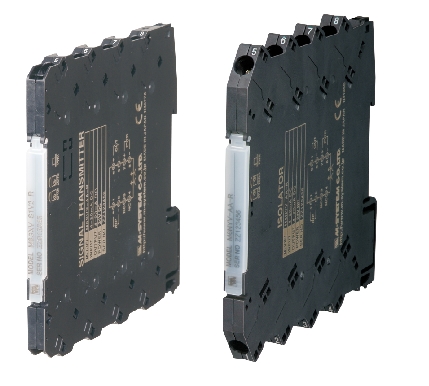

Bộ cách ly tín hiệu M6SYV MG (M-System)

Chức năng & Đặc điểm

• Kết nối kẹp lò xo, không cần bảo trì
• Thiết kế siêu mỏng 5,9 mm, tối ưu không gian tủ điện
• Kiểu dáng thấp, phù hợp lắp đặt trong tủ sâu 120 mm
• Cách ly quang (galvanic isolation) giữa các tín hiệu đo lường quá trình
• Cho phép lắp đặt mật độ cao
• LED báo nguồn

MODEL: M6SYV-[1][2]-[3][4]

Thông tin đặt hàng

• Mã đặt hàng: M6SYV-[1][2]-[3][4]
  Chọn mã cho từng mục từ [1] đến [4]
  (Ví dụ: M6SYV-4W4W-R/K/UL/Q)

• Nếu chọn tùy chọn /Q, cần chỉ rõ yêu cầu kỹ thuật
  (Ví dụ: /C01)

[1] NGÕ VÀO / [2] NGÕ RA

• AA: 4–20 mA DC (Rin 50 Ω)
  → 4–20 mA DC (Rload tối đa 550 Ω)

• A6: 4–20 mA DC (Rin 50 Ω)
  → 1–5 V DC (Rload tối thiểu 5000 Ω)

• 6A: 1–5 V DC (Rin ≥ 1 MΩ)
  → 4–20 mA DC (Rload tối đa 550 Ω)

• 66: 1–5 V DC (Rin ≥ 1 MΩ)
  → 1–5 V DC (Rload tối thiểu 5000 Ω)

• 4W4W: -10 đến +10 V DC (Rin ≥ 1 MΩ)
  → -10 đến +10 V DC (Rload tối thiểu 20 kΩ)

[3] NGUỒN CẤP

Nguồn AC

• M2: 100–240 V AC
  (Dải hoạt động 90–264 V, 47–66 Hz)
  (Không áp dụng UL)

Nguồn DC

• R: 24 V DC
  (24 V ±10 %, ripple tối đa 10 %p-p)

[4] TÙY CHỌN (chọn nhiều)

Thời gian đáp ứng (0–90%)

• Mặc định: Chuẩn (≤ 0,5 giây)

• /K: Nhanh

  • Điện áp: khoảng 3,5 ms

  • Dòng: khoảng 25 ms

Tiêu chuẩn

• Mặc định: CE

• /UL: UL + CE

Khác

• Mặc định: không

• /Q: Tùy chọn khác (ghi rõ yêu cầu)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

Thông số chung

Kết nối

• Ngõ vào/ra: kẹp lò xo
• Nguồn: qua đế lắp M6SBS (không áp dụng cho nguồn AC) hoặc kẹp lò xo
• Tiết diện dây: 0,2–2,5 mm² (tuốt 8 mm)

Vật liệu vỏ: Nhựa chống cháy (màu đen)
Cách ly: Ngõ vào – ngõ ra – nguồn
Chỉnh zero: -2 đến +2 % (mặt trước)
(Mã 4W chỉnh tại 0 V)
Chỉnh span: 98–102 % (mặt trước)
LED nguồn: Màu xanh khi có nguồn

Thông số ngõ vào

• Dòng DC: Có sẵn điện trở ngõ vào tích hợp

Lắp đặt

• Công suất tiêu thụ:

  • AC: tối đa 2 VA

  • DC: khoảng 0,45 W

• Nhiệt độ hoạt động: -20 đến +55°C

• Độ ẩm: 30–90 %RH (không ngưng tụ)

• Lắp đặt: Đế M6SBS hoặc thanh DIN

• Trọng lượng: 60 g

Hiệu suất (theo % span)

• Độ chính xác: ±0,1 %

• Hệ số nhiệt: ±0,01 %/°C

• Ảnh hưởng điện áp nguồn: ±0,1 %

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 V AC trong 1 phút
  (ngõ vào – ngõ ra – nguồn – đất)

Tiêu chuẩn & Chứng nhận

Phù hợp EU

• EMC: EN 61000-6-4, EN 61000-6-2

• Low Voltage Directive: EN 61010-1

  • Category II

  • Pollution Degree 2

  • Cách điện tăng cường (Input/Output → Power: 300 V)

  • Cách điện cơ bản (Input → Output: 300 V)

• RoHS: EN 50581

Chứng nhận

• UL/C-UL Class I, Division 2 (nhóm A, B, C, D)

• UL 61010-1, CAN/CSA-C22.2 No.61010-1
