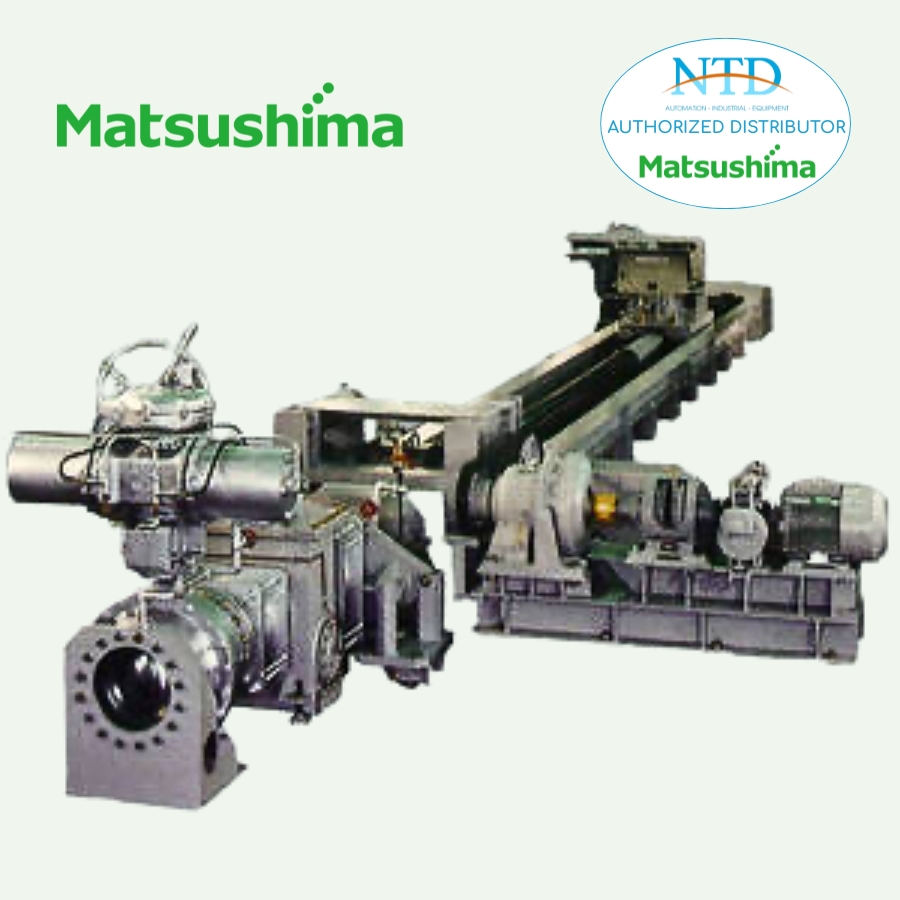

Máy đo biên dạng bằng sóng vi ba TDW-MF1P-Q Matsushima

Giám sát biên dạng lớp liệu trong lò cao (Blast Furnace)

Dải đo: 1.5 đến 10 m
Độ chính xác: ±50 mm (đối tượng: bề mặt kim loại)

Microwave Profilemeter là thiết bị đo mức không tiếp xúc, được thiết kế để liên tục đo mức nguyên liệu trong lò cao bằng cách đưa một lance (ống thăm được gắn cảm biến vi ba) vào trung tâm lò.

Thiết bị Profilemeter truyền dữ liệu vị trí của lance và kết quả đo mức vào máy tính điều khiển (process-computer), sau đó hiển thị biên dạng phân bố nguyên liệu trong lò cao trên màn hình CRT.

Dữ liệu từ Profilemeter giúp:

• Giảm chi phí nhiên liệu trong vận hành lò cao,
• Xây dựng các phương pháp vận hành tối ưu và hiệu quả hơn.

Model - phụ tùng thay thế:

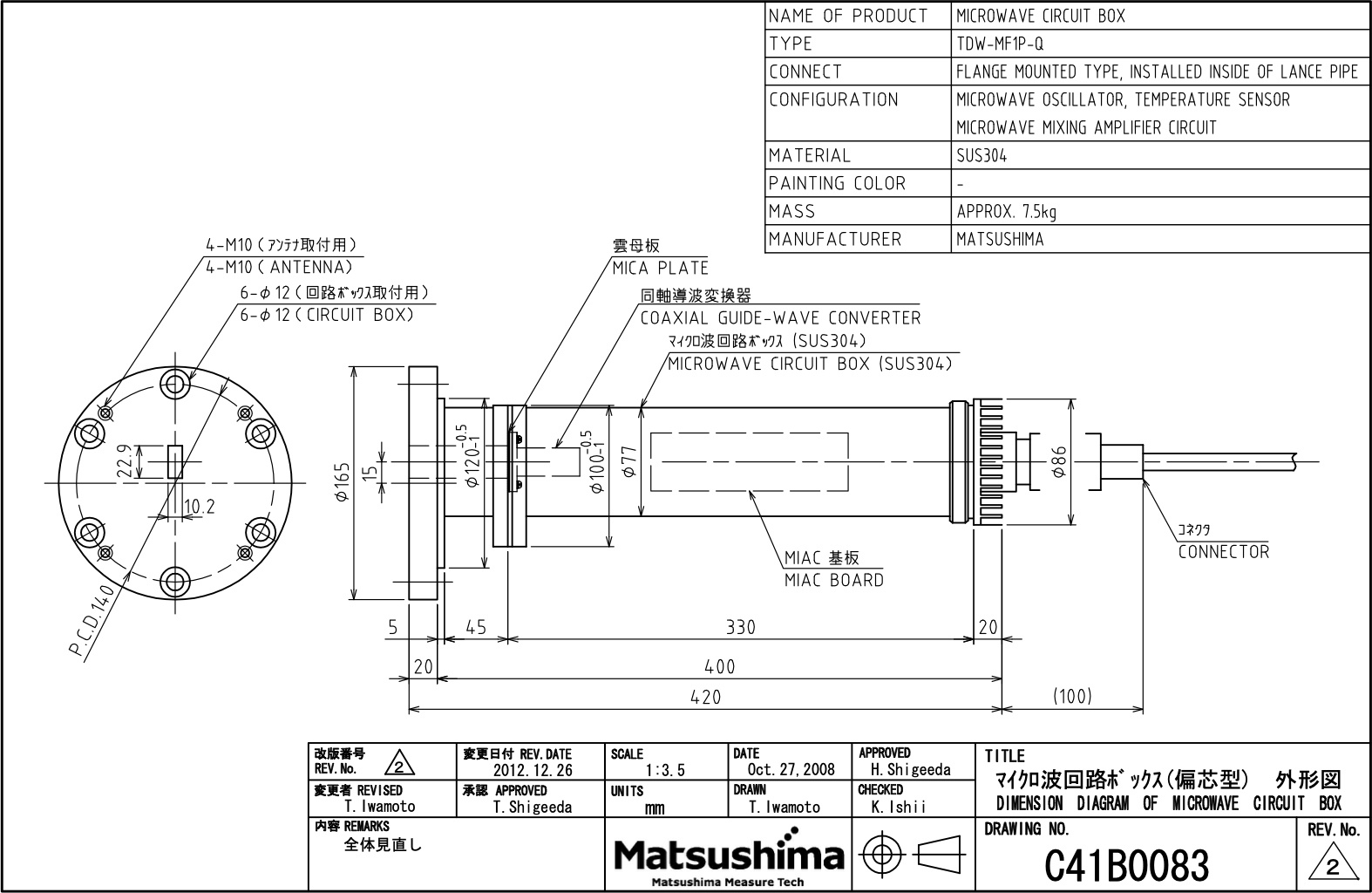

Hộp mạch vi ba (Microwave Circuit Box), Model: TDW-MF1P-Q

• 1-A. Bo mạch khuếch đại trộn (Mixing Amplifier Circuit Board), Model: MIAC-II
• 1-B. Bo mạch điều khiển điều chế (Modulator Driver Circuit Board), Model: MWEC-II

Bảng điều khiển (Control Panel)

Bảng xử lý tín hiệu (Signal Processing Panel)
