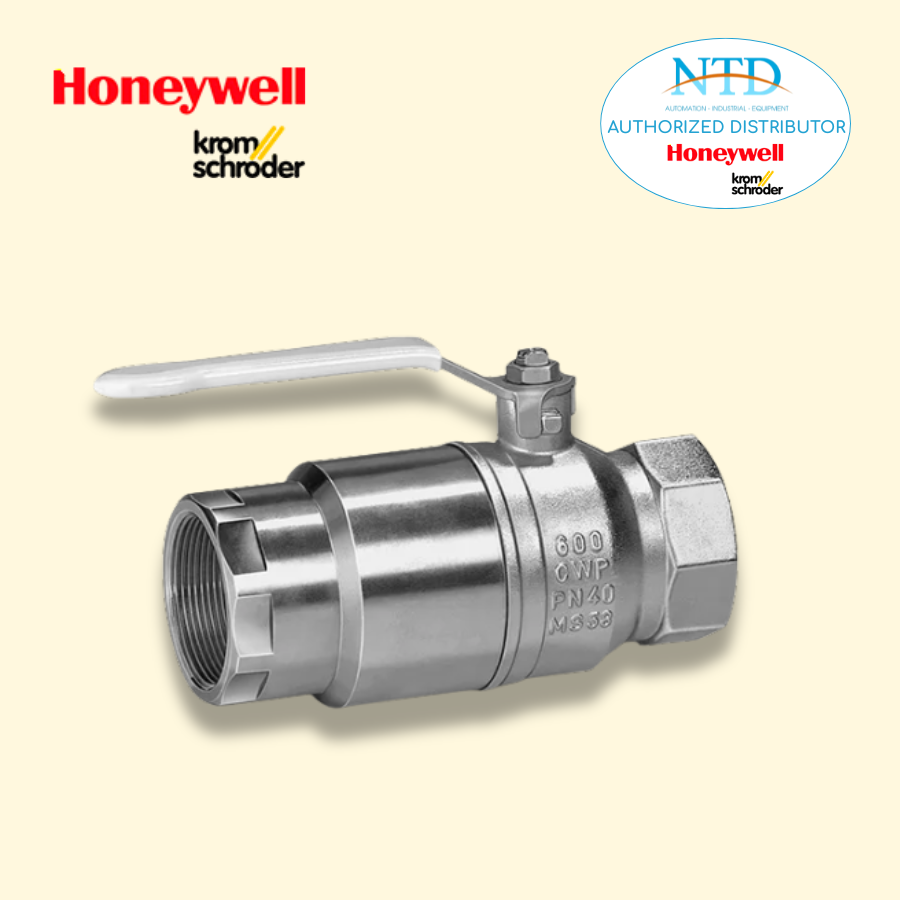

Van AKT..TAS 151A50M Kromschroder

Trong trường hợp xảy ra hỏa hoạn, Van AKT..TAS Kromschroder có chức năng cô lập đường ống khí, mang lại sự bảo vệ lâu dài nhằm ngăn chặn tình trạng rò rỉ khí không kiểm soát và nguy cơ cháy nổ. Van AKT..TAS và thiết bị TAS có thể được sử dụng theo Chỉ thị Hệ thống Đốt của Đức và TRGI (Quy phạm kỹ thuật DVGW G 600).

1. TAS

Thiết bị an toàn tự động đóng

TAS là thiết bị ngắt nhiệt, có khả năng đóng an toàn đường ống khi nhiệt độ lên tới 650°C.

• TAS 15–25..M: thiết bị ngắt nhiệt dành cho khí sinh học (biogas)
• AKT..TAS: là giải pháp kết hợp tiết kiệm không gian giữa van tay và van ngắt nhiệt, tích hợp hai chức năng trong cùng một thân van

Thiết bị ngắt nhiệt có thể được sử dụng trong các hệ thống công nghiệp và thương mại, lắp phía trước hệ thống cấp khí, tại các điểm cấp khí cho bếp gas, bình nước nóng tức thời và nồi hơi gas.

Ví dụ ứng dụng

• Hệ thống điều áp (và đo lường) khí sử dụng TAS
• Thiết bị an toàn nhà bếp với AKT..R10TAS / AKT..R40TAS
• Thiết bị khóa gas tổng với AKT..F50TAS

Khi lắp đặt TAS hoặc van tay tích hợp ngắt nhiệt AKT..TAS (theo TRGI), hệ thống an toàn khí sẽ được tăng cường khả năng bảo vệ khi có cháy.

Nếu nhiệt độ môi trường vượt quá 95°C trong hệ thống điều áp và đo lường có TAS, thiết bị sẽ kích hoạt và ngắt nguồn khí một cách an toàn.

Trong các ứng dụng an toàn nhà bếp và van khóa gas tổng, ngoài chức năng ngắt nhiệt tự động, nguồn khí còn có thể được ngắt thủ công tại đầu vào.

Tiêu chuẩn tham chiếu: Các thiết bị điều khiển và đo lường phải kín khí và được thiết kế sao cho không gây nguy cơ cháy nổ khi chịu tác động của hỏa hoạn bên ngoài.

Một trong số các dòng sản phẩm đang có sẵn tại NTD Automation

TAS 151A50M
TAS 151150M
TAS 201A50M
TAS 201150M
TAS 251A50M
TAS 251150M
TAS 321A50
TAS 321150
TAS 32FF50
TAS 401A50
TAS 401150
TAS 40FF50
TAS 501A50

TAS 501150
TAS 50FF50
TAS 65FF50
TAS 80FF50
TAS 100FF50
TAS 125FF50
TAS 150FF50
TAS 200FF50

AKT 15R10TAS
AKT 20R10TAS
AKT 25R10TAS
AKT 25F50TAS
AKT 32R50TAS
AKT 32F50TAS
AKT 40R50TAS
AKT 40F50TAS
AKT 50R50TAS
AKT 50F50TAS
AKT 65F50TAS
AKT 80F50TAS
AKT 100F50TAS
AKT 125F50TAS
AKT 150F50TAS

2. Chứng nhận

Chứng nhận EU

• Chỉ thị Thiết bị Khí (2009/142/EC)
• Van bi vận hành bằng tay cho hệ thống khí trong công trình (DIN EN 331)
• Thiết bị ngắt khí kích hoạt bằng nhiệt - Yêu cầu và thử nghiệm (DIN 3586)

Chứng nhận theo từng model

• AKT..R10TAS

  • Dấu kiểm định DVGW: NG-4341BR0234

  • Chỉ thị Thiết bị Khí: CE-0085BR0233

• AKT..R50TAS

  • DVGW: NG-4341BU0538

  • CE: CE-0085BU0539

• AKT..F50TAS

  • DVGW: NG-4341AT2766

  • CE: CE-0085AU2378

3. Nguyên lý hoạt động

Khi xảy ra hỏa hoạn và nhiệt độ môi trường vượt quá 95°C, một gioăng nhiệt trong TAS sẽ nóng chảy, giải phóng lò xo đang được giữ bởi chốt cố định. Lò xo sẽ đẩy côn đóng ép chặt vào bề mặt làm kín, ngăn hoàn toàn dòng khí đi qua. Van có thể chịu nhiệt độ lên đến 650°C, đảm bảo độ kín tối thiểu trong 60 phút.

4. Lưu lượng

Biểu đồ thể hiện mối quan hệ giữa tổn thất áp suất ∆p (mbar) và lưu lượng danh định Qn (m³/h) đối với các kích thước DN khác nhau.

Môi chất tham chiếu:

1. Khí tự nhiên (ρ = 0,80 kg/m³)

2. Propan (ρ = 2,01 kg/m³)

3. Không khí (ρ = 1,29 kg/m³)

5. Lựa chọn sản phẩm

TAS - Mã kiểu

• TAS: thiết bị ngắt nhiệt
• DN 15–200: kích thước danh định
• I: kết nối ren trong Rp
• A: kết nối ren ngoài R
• F: kết nối mặt bích DIN
• M: dùng cho biogas

AKT..TAS

Van tay dùng để ngắt thủ công, cho khí, tích hợp thiết bị an toàn tự động đóng.

6. Thông tin thiết kế & lắp đặt

• Có thể lắp theo mọi vị trí
• Khoảng cách tối thiểu với tường: 20 mm
• Không được sơn phủ, bọc cách nhiệt hoặc che chắn bảo vệ
• Phải lắp ngay trước các thiết bị không chịu được nhiệt cao
• Sử dụng gioăng mặt bích chịu nhiệt cao ở phía đầu vào

7. Phụ kiện

Gioăng mặt bích cho AKT..TAS

Khuyến nghị dùng gioăng chịu nhiệt cao, ví dụ WL-HT:

• Gioăng cao su NBR
• Vòng đỡ thép ST37
• Phủ graphite hai mặt
• Đã được DVGW kiểm định và đăng ký

8. Dữ liệu kỹ thuật

• Loại khí: khí tự nhiên, khí than, LPG (dạng khí) – theo DVGW G 260

• Nhiệt độ kích hoạt: 95°C ± 5°C

• Thời gian đóng: 60 giây

• Khả năng chịu nhiệt: ≥ 60 phút ở 650°C

• Độ rò rỉ: 30 l/h (áp thử 4 bar)

• Nhiệt độ môi trường: -20 đến +60°C

9. Chu kỳ bảo trì

Thiết bị TAS và AKT..TAS gần như không cần bảo trì.
Sau khi đã kích hoạt ngắt nhiệt, van phải được thay thế.
