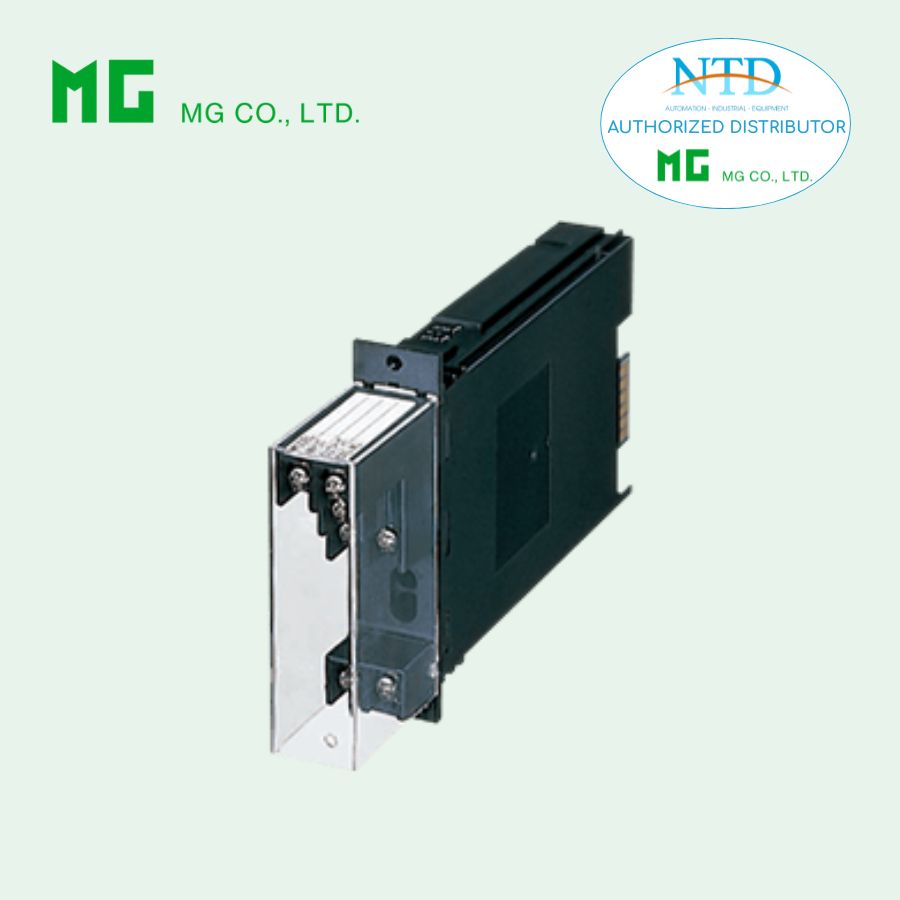

Bộ chuyển mạch tín hiệu analog 10ABS MG (M-System)

10ABS là bộ chuyển mạch tín hiệu analog dự phòng thuộc hệ High-density Signal Conditioners 10-RACK, được thiết kế nhằm đảm bảo khả năng vận hành liên tục và an toàn cho hệ thống điều khiển công nghiệp. Thiết bị cho phép chuyển đổi linh hoạt giữa tín hiệu điều khiển từ hệ thống DCS và chế độ vận hành thủ công, giúp duy trì hoạt động ổn định ngay cả khi hệ thống tự động gặp sự cố.

Đặc điểm nổi bật

• Chuyển đổi linh hoạt giữa DCS và Manual
  Cho phép chuyển từ tín hiệu điều khiển DCS sang vận hành thủ công một cách nhanh chóng.
• Điều khiển bằng công tắc ngoài
  Dễ dàng lựa chọn nguồn tín hiệu đầu ra thông qua công tắc bên ngoài.
• Đảm bảo tính liên tục của hệ thống
  Giảm thiểu rủi ro gián đoạn vận hành, đặc biệt trong các hệ thống quan trọng.
• Thiết kế dạng Rack tiện lợi
  Lắp đặt trong tủ rack tiêu chuẩn, tối ưu không gian và dễ bảo trì.
• Độ bền cao, tuổi thọ relay lớn
  Tuổi thọ cơ học lên tới 5 x 10⁷ lần đóng/cắt, đảm bảo hoạt động lâu dài.
• Tùy chọn coating bảo vệ
  Có thể lựa chọn các lớp phủ chống môi trường như silicone, polyurethane hoặc rubber.

Thông số kỹ thuật

Thông tin chung

• Model: 10ABS–AA–R[1]
• Kiểu lắp đặt: Rack-mounted (10-RACK)
• Khối lượng: ~150g
• Vật liệu vỏ: Nhựa chống cháy (màu đen)

Tín hiệu vào/ra

• Input: 4 – 20 mA DC (từ DCS)
• Output: 4 – 20 mA DC

Nguồn cấp

• 24 V DC (±10%)
• Dòng tiêu thụ: ~40 mA

Hiệu năng & cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 1500 V AC / 1 phút (input/output – power)
  • 1500 V AC / 1 phút (input/output – ground)

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Kết nối

• Input/Output: Terminal vít M3.5
• Nguồn: Card-edge connector phía sau

Tùy chọn (Option /Q)

• /C01: Silicone coating
• /C02: Polyurethane coating
• /C03: Rubber coating

Ứng dụng phổ biến

• Điều khiển van trong hệ thống công nghiệp
  Cho phép chuyển sang chế độ vận hành thủ công khi DCS gặp lỗi.
• Hệ thống tự động hóa nhà máy
  Dùng trong các dây chuyền yêu cầu độ ổn định cao như điện tử, hóa chất, xử lý nước.
• Hệ thống điều khiển dự phòng (backup control)
  Đảm bảo vận hành liên tục trong các tình huống khẩn cấp hoặc bảo trì hệ thống.
• Các trạm bơm và hệ thống điều khiển từ xa
  Tăng độ tin cậy và khả năng kiểm soát thủ công tại chỗ.
