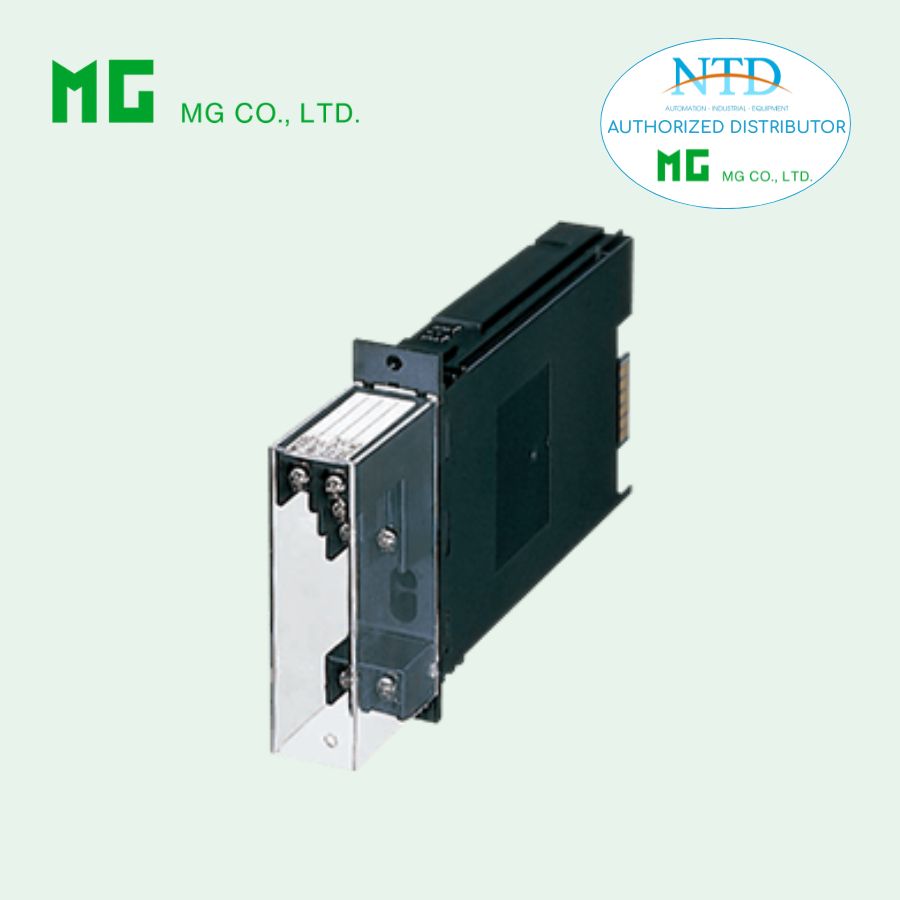

10AS là bộ cảnh báo tín hiệu DC thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế để giám sát tín hiệu analog (dòng hoặc áp DC) và kích hoạt relay khi tín hiệu đạt đến ngưỡng cài đặt. Thiết bị hỗ trợ cấu hình cảnh báo đơn hoặc kép (Hi/Lo), giúp phát hiện nhanh các trạng thái bất thường trong hệ thống, từ đó nâng cao độ an toàn và độ tin cậy vận hành.

Đặc điểm nổi bật

• Cảnh báo chính xác theo ngưỡng cài đặt
  Kích hoạt relay khi tín hiệu đạt mức High hoặc Low tùy cấu hình.
• Hỗ trợ cảnh báo đơn hoặc kép (Hi/Lo)
  Cho phép giám sát linh hoạt với 1 hoặc 2 điểm cảnh báo độc lập.
• Điều chỉnh setpoint dễ dàng
  Núm chỉnh đa vòng (multi-turn) phía trước giúp tinh chỉnh chính xác (-5% đến +105%).
• Độ lặp lại cao
  Sai số lặp lại điểm cảnh báo chỉ ±0.1%, đảm bảo độ tin cậy.
• Có hysteresis chống nhiễu (~1%)
  Tránh hiện tượng relay đóng/ngắt liên tục khi tín hiệu dao động gần ngưỡng.
• LED hiển thị trạng thái trực quan
  Đèn LED đỏ sáng khi relay được kích hoạt.
• An toàn khi mất nguồn
  Nhiều chế độ hoạt động khi mất điện (Fail-safe / Non fail-safe).
• Thiết kế dạng Rack công nghiệp
  Dễ dàng lắp đặt và tích hợp vào tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: 10AS–[1][2]–R[3]
• Kiểu lắp đặt: Rack-mounted (10-RACK)
• Khối lượng: ~200 g
• Vật liệu: Nhựa chống cháy

Tín hiệu đầu vào

Dòng DC:

• 4–20 mA, 0–20 mA, 0–1 mA, 10–50 mA

Điện áp DC:

• 0–1 V, 0–5 V, 0–10 V, 1–5 V
• Tùy chỉnh: lên đến 300 V DC
• Điện trở đầu vào: ≥ 1 MΩ

Ngõ ra cảnh báo (Relay)

• Loại: SPDT (Single hoặc Dual)
• Cấu hình:
  • Single (1 điểm) hoặc Dual (2 điểm)
  • Hi / Lo hoặc Hi-Lo kết hợp
  • Tùy chọn trạng thái khi mất nguồn

Thông số relay:

• 100 V AC / 1 A
• 120 V AC / 1 A
• 240 V AC / 0.5 A
• 30 V DC / 1 A
• Công suất đóng cắt tối đa: 120 VA / 30 W
• Tuổi thọ cơ học: 5 x 10⁷ lần

Nguồn cấp

• 24 V DC (±10%)
• Dòng tiêu thụ: ~80 mA (dual alarm)

Hiệu năng

• Độ lặp lại điểm cảnh báo: ±0.1%
• Hệ số nhiệt: ±0.015%/°C
• Thời gian đáp ứng: ~0.5 giây
• Ảnh hưởng điện áp nguồn: ±0.1%

Điều chỉnh & đặc tính

• Setpoint: -5% đến +105% (độc lập từng điểm)
• Hysteresis: ~1%
• Power ON delay: ~2 giây (tránh trigger giả khi khởi động)

Cách điện & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 V AC (input – output – power)
  • 1500 V AC (so với ground)

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Tùy chọn (Option /Q)

• /C01: Silicone coating
• /C02: Polyurethane coating
• /C03: Rubber coating

Ứng dụng phổ biến

• Hệ thống cảnh báo trong nhà máy
  Phát hiện quá dòng, quá áp hoặc tín hiệu bất thường.
• Annunciator panel (bảng cảnh báo trung tâm)
  Hiển thị trạng thái lỗi và cảnh báo vận hành.
• Giám sát hệ thống xử lý nước, hóa chất
  Cảnh báo khi vượt ngưỡng an toàn.
• Hệ thống tự động hóa công nghiệp
  Kết hợp với PLC/DCS để kích hoạt cảnh báo hoặc shutdown.
• Bảo vệ thiết bị và quy trình
  Ngăn ngừa sự cố bằng cảnh báo sớm khi tín hiệu vượt ngưỡng.
