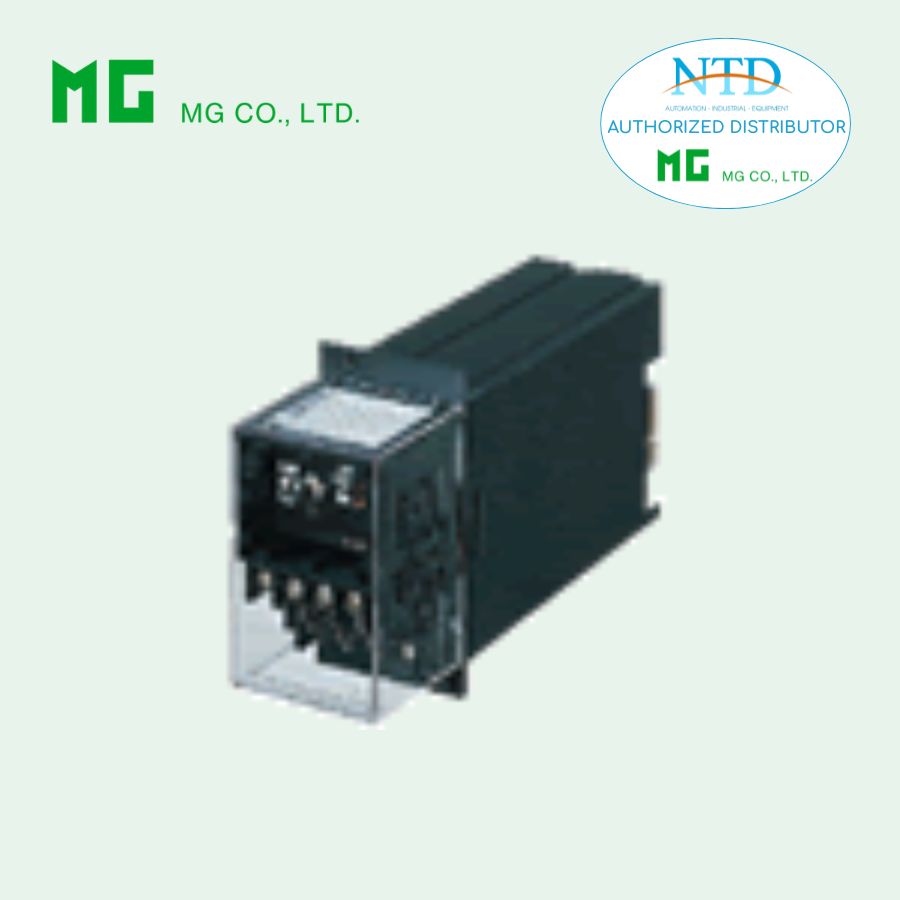

Mô đun đầu ra tiếp điểm 10BOS MG (M-System)

10BOS là module đầu ra tiếp điểm thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế để nhận tín hiệu trạng thái từ hệ thống DCS và chuyển đổi thành tín hiệu relay điều khiển. Thiết bị đặc biệt phù hợp cho các ứng dụng điều khiển van và thiết bị chấp hành trong hệ thống tự động hóa, đồng thời cho phép vận hành linh hoạt giữa chế độ tự động và thủ công.

Đặc điểm nổi bật

• Nhận tín hiệu trạng thái trực tiếp từ DCS
  Đảm bảo khả năng tích hợp nhanh chóng với hệ thống điều khiển trung tâm.
• Điều khiển van và thiết bị chấp hành hiệu quả
  Chuyển đổi tín hiệu thành tiếp điểm relay để điều khiển ON/OFF.
• Hỗ trợ chuyển đổi chế độ Manual/Auto
  Cho phép vận hành thủ công thông qua công tắc ngoài khi cần thiết.
• Tùy chọn điều khiển thuận/nghịch (Direct/Reverse)
  Linh hoạt trong cấu hình điều khiển theo yêu cầu hệ thống.
• Công tắc nội bộ hỗ trợ vận hành thủ công
  Có thể thao tác trực tiếp ngay cả khi đang dưới sự điều khiển của DCS.
• Đèn LED hiển thị trạng thái & test switch
  Giúp kiểm tra nhanh trạng thái hoạt động của thiết bị.
• Thiết kế dạng Rack chuyên dụng
  Dễ dàng lắp đặt, bảo trì trong tủ điều khiển tiêu chuẩn.

Thông số kỹ thuật

Thông tin chung

• Model: 10BOS–1–R[1]
• Kiểu lắp đặt: Rack-mounted (10-RACK)
• Vật liệu: Nhựa chống cháy
• Kết nối: Terminal vít M3.5 + card-edge connector

Tín hiệu đầu vào

• Loại tín hiệu: Status signal từ DCS
• Định mức coil: 24 V DC @ tối đa 20 mA

Tín hiệu đầu ra

• Loại: Relay contact (2 tiếp điểm)

Thông số relay:

• 220 V AC / 5 A
• 24 V DC / 5 A (tải thuần trở)
• Điện áp đóng cắt tối đa:
  • 264 V AC
  • 100 V DC
• Tải tối thiểu: 5 V DC / 10 mA

Tuổi thọ:

• Tuổi thọ điện: ≥ 1 × 10⁵ lần
• Tuổi thọ cơ: 5 × 10⁷ lần

Nguồn cấp

• 24 V DC (±10%)

Cách điện & an toàn

• Cách ly: Input hoặc nguồn với output
• Khuyến nghị: Sử dụng bảo vệ ngoài với tải cảm để tăng tuổi thọ relay

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Tùy chọn (Option /Q)

• /C01: Silicone coating
• /C02: Polyurethane coating
• /C03: Rubber coating

Ứng dụng phổ biến

• Điều khiển van trong hệ thống công nghiệp
  Chuyển tín hiệu từ DCS thành điều khiển đóng/mở van.
• Hệ thống tự động hóa nhà máy
  Điều khiển các thiết bị chấp hành như motor, relay trung gian.
• Chuyển đổi Auto – Manual trong vận hành
  Đảm bảo hệ thống vẫn hoạt động khi cần can thiệp thủ công.
• Hệ thống điều khiển từ xa (DCS/SCADA)
  Tăng độ linh hoạt và độ tin cậy trong điều khiển thiết bị.
• Ứng dụng trong ngành điện, nước, hóa chất, sản xuất
  Nơi yêu cầu điều khiển ON/OFF ổn định và an toàn.
