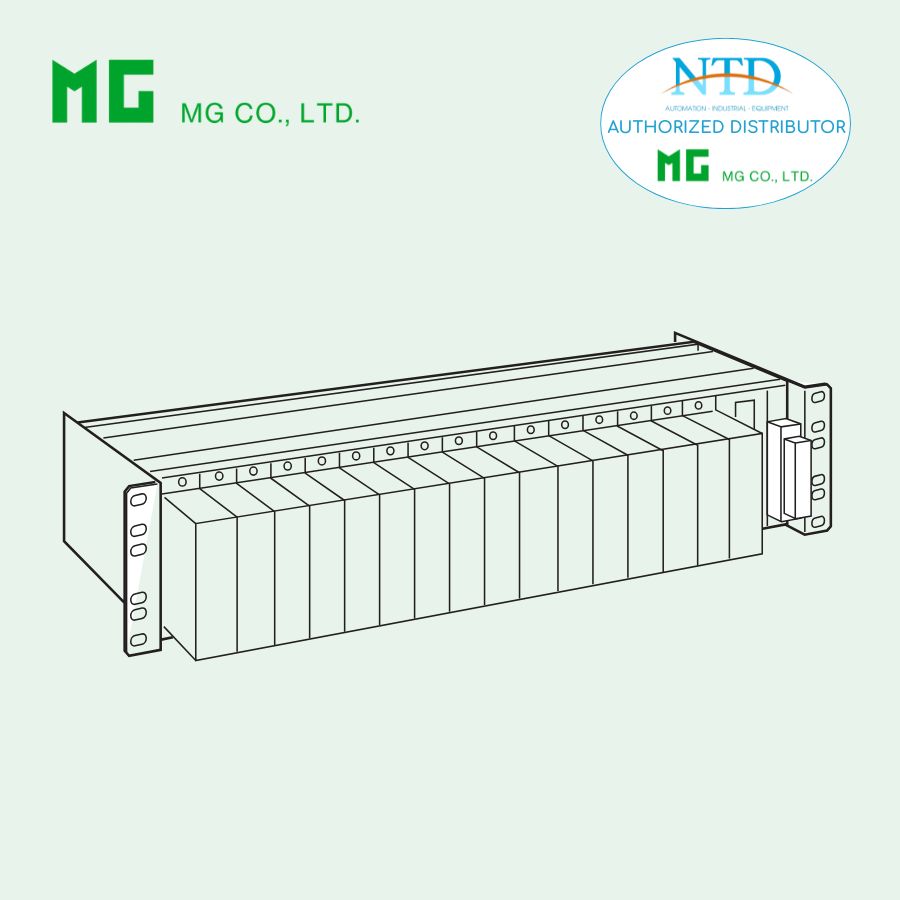

Rack chuẩn 10BX của MG (M-System)

10BX là rack chuẩn 19" thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế để lắp đặt các module tín hiệu của hệ thống 10-RACK. Rack cung cấp nguồn và giao tiếp trực tiếp với các hệ thống DCS thông qua card-edge connector, đồng thời hỗ trợ 4 – 16 module tùy theo nhu cầu, giúp hệ thống điều khiển trở nên linh hoạt, gọn gàng và dễ dàng mở rộng.

Đặc điểm nổi bật

• Thiết kế chuẩn 19" chuyên dụng
  Dễ dàng tích hợp vào tủ điều khiển công nghiệp.
• Lắp đặt 4 – 16 module
  Tùy theo nhu cầu hệ thống, phù hợp với nhiều quy mô ứng dụng.
• Cấp nguồn trực tiếp qua terminal card
  Nguồn cung cấp được phân phối từ bus phía sau rack, giảm thiểu đấu nối phức tạp.
• Giao tiếp trực tiếp với DCS
  Hỗ trợ kết nối các module 10-RACK với hệ thống điều khiển trung tâm thông qua card-edge connector.
• Tùy chọn lắp đặt linh hoạt
  Rack có thể lắp trên bề mặt hoặc theo chuẩn JIS/EIA, phù hợp môi trường vận hành khác nhau.
• Lớp phủ bảo vệ tùy chọn (coating)
  Chống ăn mòn và bảo vệ môi trường công nghiệp khắc nghiệt.
• Khả năng tương thích rộng với các loại module 10-RACK
  Bao gồm các module điều khiển DC, AC, relay, extender và alarm.

Thông số kỹ thuật

Thông tin chung

• Model: 10BX–[1][2] (tùy chọn số lượng module & loại terminal card)
• Kết cấu: Metal plates assembly, phủ Zn-Cr (đen) hoặc alumetized steel
• Trọng lượng: 1.1 – 2.3 kg tùy model

Kết nối & nguồn

• Power input: M4 screw terminals (torque 0.8 N·m)
• Terminal: Nickel-plated brass
• Isolation: I/O connector ↔ power ↔ FG

Nguồn vận hành:

• AC: 85 – 132 V hoặc 170 – 264 V, 47 – 63 Hz, 130 VA min.
• DC: 24 V DC ±10 %, 2.5 A min. (ripple 10 %p-p max.)

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C (DC) / 0 – 50°C (AC)
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Mounting: Rack chuẩn hoặc mặt phẳng, tùy model

Hiệu năng & an toàn

• Insulation resistance: ≥ 100 MΩ (500 V DC)
• Dielectric strength:
  • 500 V AC @1 phút (I/O connector ↔ power)
  • 1500 V AC @1 phút (power ↔ FG)
  • 500 V AC @1 phút (I/O connector ↔ FG; 1000 V cho 24 V DC)

Tùy chọn (Option /Q)

• /C01: Silicone coating
• /C02: Polyurethane coating
• /C03: Rubber coating

Ứng dụng phổ biến

• Lắp đặt các module tín hiệu 10-RACK
  Như 10AC, 10AP, 10AS, 10ABS, 10BOS, 10BW.
• Hệ thống DCS/PLC công nghiệp
  Cung cấp nguồn và kết nối trực tiếp với hệ thống điều khiển trung tâm.
• Mở rộng và tổ chức tủ điều khiển
  Giúp hệ thống gọn gàng, dễ bảo trì và nâng cấp.
• Ứng dụng trong nhà máy điện tử, xử lý nước, hóa chất, năng lượng
  Nơi yêu cầu số lượng module lớn và tích hợp linh hoạt.
