Rack chuẩn 10BXA của MG (M-System)

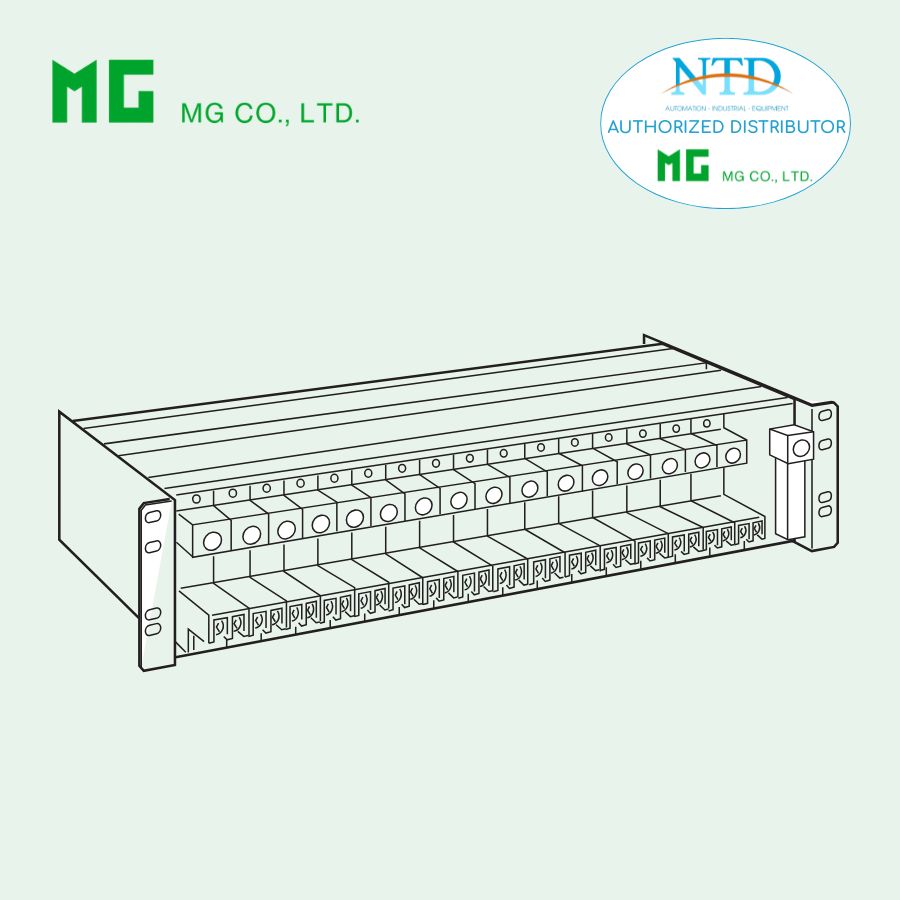

10BXA là rack chuẩn 19" thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế đặc biệt cho các I/P transducers (model: 10VP). Rack cung cấp nguồn trực tiếp qua terminal card, kèm manifold khí nén để cấp áp suất cho các thiết bị, đồng thời vẫn hỗ trợ lắp đặt các module 10-RACK khác, giúp hệ thống điều khiển công nghiệp trở nên linh hoạt và tiện lợi hơn.

Đặc điểm nổi bật

• Thiết kế chuẩn 19" với manifold khí nén
  Hỗ trợ cấp áp suất trực tiếp cho các I/P transducers, tiết kiệm đường ống và thời gian lắp đặt.
• Cung cấp nguồn trực tiếp qua terminal card
  Nguồn phân phối qua bus phía sau rack, giảm thiểu đấu nối phức tạp.
• Hỗ trợ lắp đặt 16 module
  Tích hợp được các module tín hiệu 10-RACK khác ngoài 10VP.
• Vật liệu chắc chắn và bền bỉ
  Khung kim loại, manifold bằng nhôm hợp kim, phủ Zn-Cr/alumetized steel, chống ăn mòn trong môi trường công nghiệp.
• Lớp phủ bảo vệ tùy chọn (coating)
  /C01: Silicone, /C02: Polyurethane, /C03: Rubber – bảo vệ môi trường khắc nghiệt.
• Kết nối khí nén tiện lợi
  Rc 3/8" female với torque ≤ 12 N·m, dễ dàng kết nối các van và thiết bị I/P.

Thông số kỹ thuật

Thông tin chung

• Model: 10BXA–R[1]
• Kết cấu: Metal plates assembly
• Trọng lượng: 4.5 kg (9.9 lb)
• Số vị trí lắp: 16 module

Nguồn & kết nối

• Nguồn: 24 V DC ±10 %, ripple ≤ 10 %p-p
• Terminal: M4 screw terminals (torque 0.8 N·m), nickel-plated steel
• Manifold: Aluminium alloy, Rc 3/8" female

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C (23 – 131°F)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Mounting: Rack chuẩn JIS/EIA hoặc angle bracket

Hiệu năng & an toàn

• Insulation resistance: ≥ 100 MΩ (500 V DC)
• Dielectric strength: 500 V AC @1 phút (power ↔ FG)
• Maximum supply pressure: 196 kPa (2 kgf/cm², 1.96 bar, 28 psig)

Ứng dụng phổ biến

• Hệ thống điều khiển I/P transducers (10VP)
  Cung cấp tín hiệu áp suất khí nén chuẩn từ module DC/analog.
• Lắp đặt các module tín hiệu 10-RACK khác
  Như 10AC, 10AP, 10AS, 10ABS, 10BOS, 10BW.
• Hệ thống DCS/PLC công nghiệp
  Rack kết nối trực tiếp với hệ thống điều khiển trung tâm, dễ dàng mở rộng và bảo trì.
• Nhà máy điện tử, xử lý nước, hóa chất, năng lượng
  Nơi cần tích hợp tín hiệu điện và khí nén trong cùng hệ thống điều khiển.
