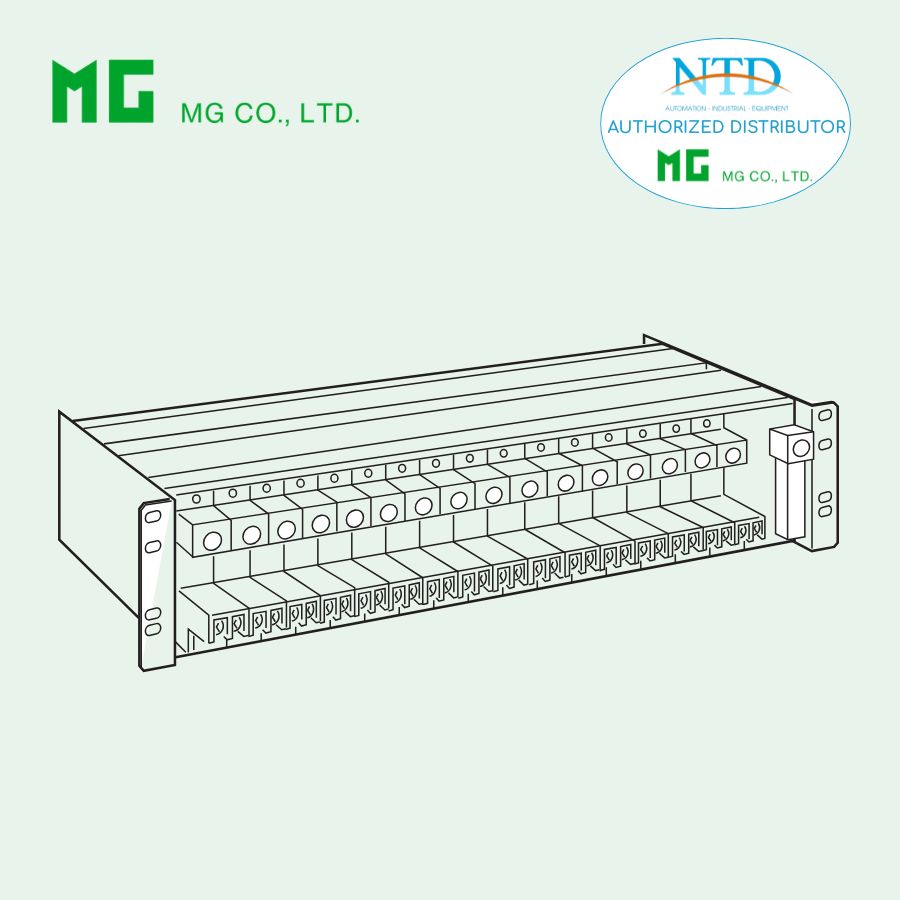

Rack chuẩn 10BXAN của MG (M-System)

10BXAN là rack chuẩn 19" thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế riêng cho 2-wire I/P transducers (model: 10VPN). Rack cung cấp áp suất khí nén trực tiếp tại manifold, đồng thời hỗ trợ lắp đặt từ 4 đến 16 module, giúp hệ thống điều khiển công nghiệp trở nên linh hoạt, dễ dàng mở rộng và bảo trì.

Đặc điểm nổi bật

• Thiết kế chuẩn 19" cho 2-wire I/P transducers
  Đảm bảo kết nối trực tiếp với các module 10VPN, tối ưu hóa tín hiệu và khí nén.
• Manifold khí nén tích hợp
  Cung cấp áp suất trực tiếp tại manifold plug, giảm thiểu đường ống và thời gian lắp đặt.
• Dung lượng linh hoạt
  Hỗ trợ từ 4, 9 đến 16 module, dễ dàng tùy chỉnh theo nhu cầu hệ thống.
• Vật liệu bền bỉ và chống ăn mòn
  Khung kim loại phủ Zn-Cr/alumetized steel, manifold bằng nhôm hợp kim.
• Tùy chọn lắp đặt
  • Standard rack mounting
  • Surface mounting với option /W
• Tiện lợi trong công nghiệp
  Kết nối nhanh với các module 10-RACK khác, giúp mở rộng hệ thống DCS/PLC hiệu quả.

Thông số kỹ thuật

Thông tin chung

• Model: 10BXAN–[1][2]
• Kết cấu: Metal plates assembly
• Trọng lượng:
  • 16 positions: 4.5 kg (9.9 lb)
  • 9 positions: 3.5 kg (7.7 lb)
  • 4 positions: 2.1 kg (4.6 lb)

Kết nối & Manifold

• Pneumatic: Rc 3/8" female (torque ≤ 12 N·m)
• Manifold: Aluminium alloy

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C (23 – 131°F)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Mounting:
  • 16 positions: JIS/EIA standard rack hoặc surface
  • 4 & 9 positions: Angle bracket hoặc surface

Hiệu năng & an toàn

• Maximum supply pressure: 196 kPa (2 kgf/cm², 1.96 bar, 28 psig)

Ứng dụng phổ biến

• Hệ thống điều khiển 2-wire I/P transducers (10VPN)
  Cung cấp tín hiệu áp suất khí nén chuẩn, đảm bảo chính xác trong điều khiển van và thiết bị công nghiệp.
• Mở rộng hệ thống 10-RACK
  Dễ dàng tích hợp với các module tín hiệu khác: 10AC, 10AP, 10AS, 10ABS, 10BOS, 10BW.
• Nhà máy điện tử, hóa chất, năng lượng, xử lý nước
  Rack cung cấp kết nối khí nén và tín hiệu điện trong cùng một giải pháp chuẩn công nghiệp, tiết kiệm không gian và tối ưu vận hành.
