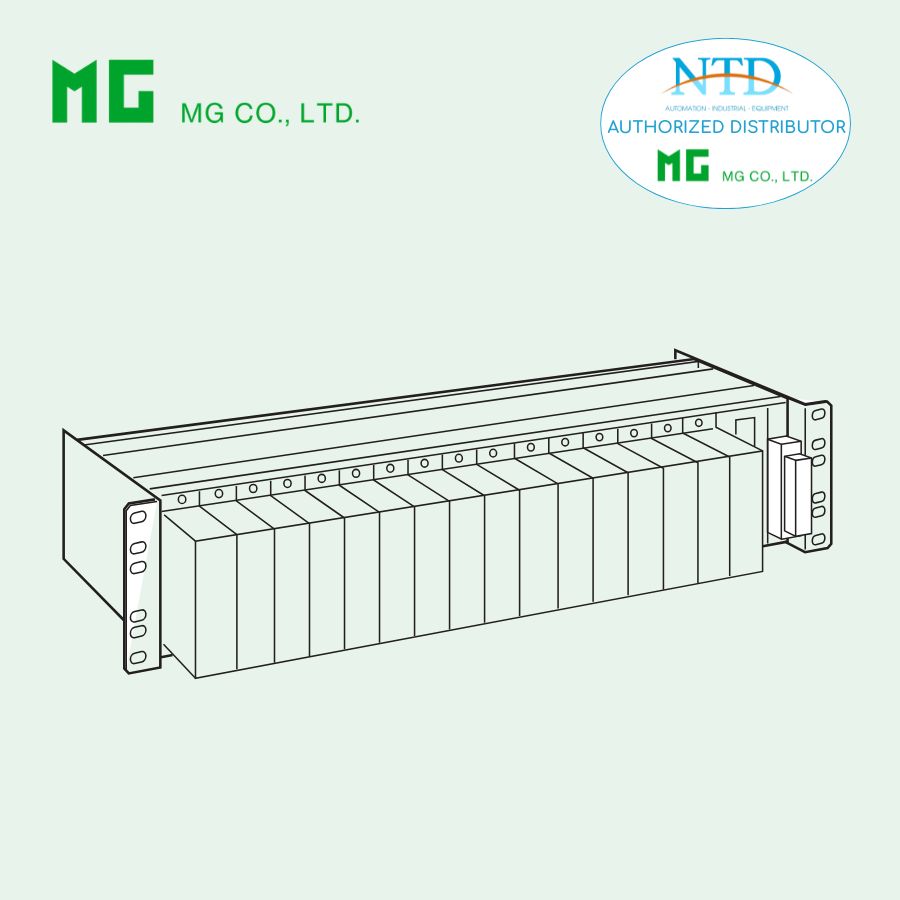

Rack chuẩn 10BXC của MG (M-System)

10BXC là rack chuẩn 19" của dòng High-density Signal Conditioners 10-RACK, được thiết kế cho hệ thống phân phối nguồn, tín hiệu và khí nén trong các môi trường công nghiệp phức tạp. Rack hỗ trợ nguồn AC/DC dự phòng kép hoặc hai nguồn độc lập, tích hợp manifold khí nén và giao tiếp trực tiếp với nhiều loại DCS thông qua rack connector. Thiết bị đảm bảo vận hành liên tục, ổn định và dễ dàng mở rộng hệ thống.

Đặc điểm nổi bật

• Thiết kế chuẩn 19" cho các module 10-RACK, dễ dàng tích hợp vào hệ thống hiện có.
• Nguồn AC/DC dự phòng hoặc độc lập: Đảm bảo vận hành liên tục mà không gián đoạn.
• Cung cấp áp suất khí nén tại manifold plug, tối ưu hóa lắp đặt và bảo trì.
• Hỗ trợ giao tiếp trực tiếp với nhiều loại DCS: Fujitsu, Yokogawa, Azbil, Hitachi, Toshiba…
• Tích hợp tín hiệu báo nguồn và đèn RUN LED, cảnh báo khi có sự cố nguồn.
• Vật liệu bền bỉ, chống ăn mòn: Khung kim loại phủ Zn-Cr/alumetized steel, manifold nhôm hợp kim.
• Lắp đặt linh hoạt: JIS hoặc EIA standard rack, hỗ trợ nhiều tùy chọn nguồn và module.

Thông số kỹ thuật

Thông tin chung

• Model: 10BXC-[1][2]-[3][4]
• Kết cấu: Metal plates assembly
• Capacity: 16 positions
• Trọng lượng:
  • Single power supply: 3.0 – 3.5 kg
  • Dual-redundant/independent: 3.5 – 4.0 kg (+2 kg cho loại có manifold khí nén)

Kết nối & Manifold

• Power input: M4 screw terminals (torque 0.8 N·m)
• Power alarm output: M4 screw terminals
• Pneumatic: Rc 3/8" female (torque ≤ 12 N·m)
• Manifold: Aluminium alloy

Hiệu năng & an toàn

• Insulation resistance: ≥ 100 MΩ với 500 V DC
• Dielectric strength:
  • 500 V AC @ 1 phút (I/O connector → alarm output → power)
  • 1500 V AC @ 1 phút (power → FG)
  • 500 V AC @ 1 phút (I/O connector hoặc alarm → FG)
• Maximum supply pressure: 196 kPa (2 kgf/cm², 1.96 bar, 28 psig)

Nguồn & công suất

• AC: 85–132 V hoặc 170–264 V, 130 VA min.
• DC: 24 V ±10 %, 2.5 A min., ripple 10 %p-p max.

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C (AC: 0 – 50°C)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Mounting: JIS hoặc EIA standard rack

Đầu ra báo động

• Chỉ có với nguồn dự phòng kép hoặc hai nguồn độc lập
• Rated load: 250 V AC @ 3 A, 30 V DC @ 3 A
• Maximum switching power: 750 VA / 60 W
• Mechanical life: 5 × 10⁶ cycles (180 cycles/min.)

Ứng dụng phổ biến

• Hệ thống công nghiệp yêu cầu vận hành liên tục: điện, hóa chất, xử lý nước, năng lượng.
• Phân phối nguồn và tín hiệu cho module 10-RACK khác: 10AP, 10AS, 10BOS, 10BW, 10BX…
• Điều khiển và giám sát khí nén: cung cấp áp suất trực tiếp cho I/P transducers.
• Hệ thống DCS/PLC đa nhà sản xuất: Fujitsu, Yokogawa, Azbil, Hitachi, Toshiba.
• Ứng dụng yêu cầu cảnh báo nguồn và tín hiệu liên tục, giảm thiểu thời gian chết hệ thống.
