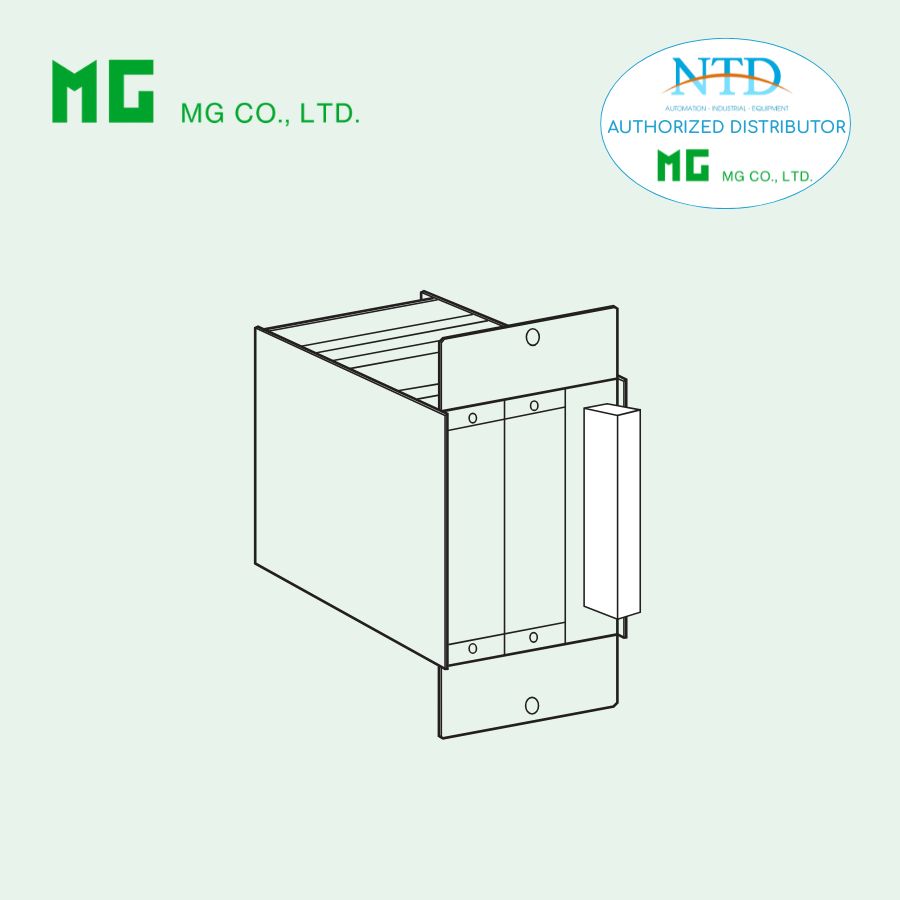

Rack chuẩn 10BXU của MG (M-System)

10BXU là rack chuẩn 19" 2 vị trí trong dòng High-density Signal Conditioners 10-RACK, được thiết kế để cung cấp nguồn và gắn các module tín hiệu 10-RACK trong không gian hạn chế. Rack này sử dụng nguồn AC hoặc DC, với dòng điện ổn định và bảo vệ cách ly tín hiệu, phù hợp cho các hệ thống điều khiển công nghiệp và giám sát tín hiệu.

Đặc điểm nổi bật

• Thiết kế 2 vị trí chuẩn 19": thích hợp lắp đặt ở không gian nhỏ hoặc bổ sung cho hệ thống hiện có.
• Nguồn ổn định qua rear rack bus: hỗ trợ AC 85–132 V hoặc DC 24 V ±10 %.
• Vật liệu bền bỉ: khung kim loại phủ Zn-Cr/alumetized steel, đầu nối bằng thép mạ nickel.
• Cách ly tín hiệu tối ưu: giữa I/O, nguồn và FG, đảm bảo an toàn và tín hiệu không nhiễu.
• Coating tùy chọn: silicone, polyurethane hoặc rubber để tăng độ bền môi trường.
• Lắp đặt dễ dàng: sử dụng angle bracket, phù hợp với môi trường công nghiệp.

Thông số kỹ thuật

Thông tin chung

• Model: 10BXU-[1][2]
• Kết cấu: Metal plates assembly
• Capacity: 2 positions
• Trọng lượng: ~1 kg (2.21 lb)

Kết nối

• Screw terminal: M3.5 (torque 0.8 N·m), nickel-plated steel
• Isolation: I/O → power → FG

Nguồn

• AC Power: 85 – 132 V, 47 – 63 Hz, 15 VA max.
• DC Power: 24 V ±10 %, ripple 10 %p-p max.

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C (AC: 0 – 55°C)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Mounting: Angle bracket

Hiệu năng

• Insulation resistance: ≥ 100 MΩ với 500 V DC
• Dielectric strength: 500 V AC @ 1 phút (I/O → power → FG)

Ứng dụng phổ biến

• Hệ thống điều khiển công nghiệp nhỏ hoặc bổ sung: nơi cần lắp đặt 2 module tín hiệu 10-RACK.
• Cung cấp nguồn và tích hợp tín hiệu cho các module 10AP, 10AS, 10BOS hoặc 10BW.
• Ứng dụng trong các tủ phân phối tín hiệu nơi không gian hạn chế.
• Môi trường yêu cầu độ tin cậy cao và cách ly tín hiệu tốt, giảm nhiễu và sự cố nguồn.
