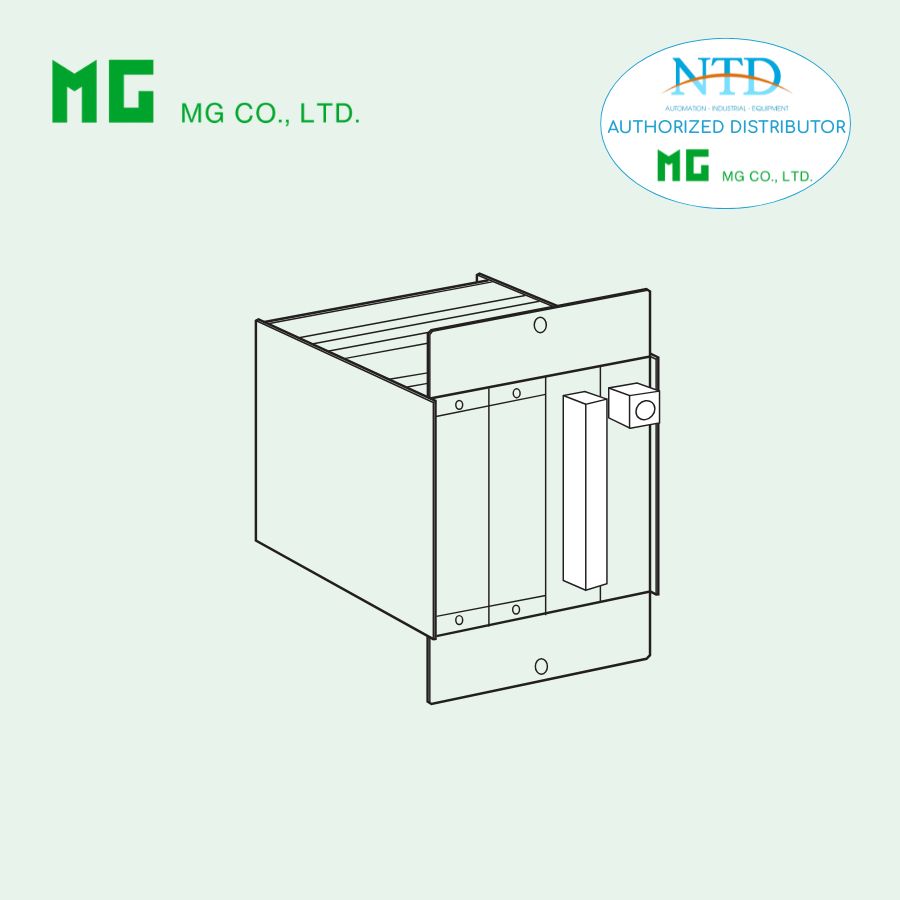

Rack chuẩn 10BXUA của MG (M-System)

10BXUA là rack chuẩn 19" 2 vị trí thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế đặc biệt để gắn các bộ chuyển đổi I/P (model: 10VP) và các module tín hiệu khác của dòng 10-RACK. Rack này cung cấp nguồn qua bus phía sau và đồng thời cung cấp áp suất khí nén tại manifold, giúp tích hợp trực tiếp với các bộ chuyển đổi tín hiệu khí trong hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Rack 2 vị trí chuẩn 19" với manifold khí nén tích hợp, tối ưu cho các hệ thống I/P transducer.
• Cung cấp nguồn ổn định cho các module tín hiệu, hỗ trợ nguồn AC 85–132 V hoặc DC 24 V ±10 %.
• Chất liệu bền bỉ: khung kim loại phủ Zn-Cr/alumetized steel, đầu nối bằng thép mạ nickel, manifold bằng hợp kim nhôm.
• Cách ly tín hiệu tối ưu giữa đầu vào/ra, nguồn và FG, giảm nhiễu và đảm bảo an toàn.
• Tùy chọn lớp phủ bảo vệ môi trường: silicone, polyurethane hoặc cao su (rubber).
• Lắp đặt dễ dàng: sử dụng giá góc (angle bracket), phù hợp môi trường công nghiệp.
• Cung cấp áp suất khí nén tối đa 196 kPa (1,96 bar), đáp ứng tiêu chuẩn vận hành cho các I/P transducer.

Thông số kỹ thuật

Thông tin chung

• Mẫu: 10BXUA-[1][2]
• Kết cấu: Khung kim loại ghép
• Số vị trí: 2
• Trọng lượng: 2 kg

Kết nối

• Đầu ra: Cọc vít M3.5 (momen siết 0.8 N·m)
• Khí nén: Rc 3/8" female (momen ≤12 N·m)
• Nguồn: Cọc vít M3.5 (momen 0.8 N·m)
• Chất liệu cọc vít: thép mạ nickel
• Manifold: hợp kim nhôm
• Cách ly: giữa I/O → nguồn → FG

Nguồn điện

• AC: 85 – 132 V, 47 – 63 Hz, công suất 15 VA tối đa
• DC: 24 V ±10 %, gợn 10 %p-p tối đa

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C (với AC: 0 – 55°C)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Cách lắp đặt: giá góc (angle bracket)

Hiệu năng

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu đựng: 500 V AC trong 1 phút (từ I/O → nguồn → FG)
• Áp suất khí nén tối đa: 196 kPa (2 kgf/cm², 1,96 bar, 28 psig)

Ứng dụng phổ biến

• Hệ thống điều khiển công nghiệp sử dụng I/P transducer (model 10VP) hoặc các module tín hiệu 10-RACK khác.
• Cung cấp nguồn và tín hiệu khí nén tích hợp cho các hệ thống đo lường và điều khiển.
• Ứng dụng trong tủ tín hiệu công nghiệp, nơi cần sự ổn định nguồn và áp suất khí nén chuẩn.
• Môi trường công nghiệp yêu cầu độ tin cậy cao, giảm nhiễu, chống sự cố nguồn và đảm bảo vận hành liên tục.
