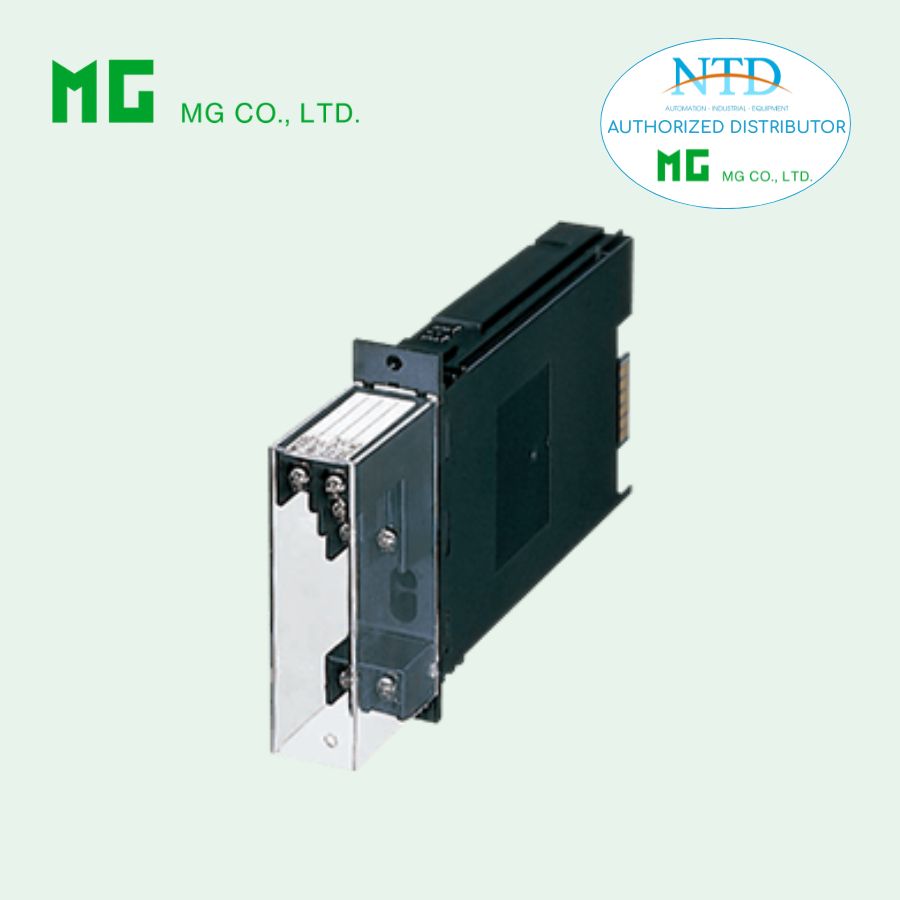

Bộ cấp nguồn vòng lặp dòng 10DYH2 của MG (M-System)

10DYH2 là bộ cấp nguồn vòng lặp dòng 4–20 mA DC thuộc dòng 10-RACK High-density Signal Conditioners, được thiết kế chuyên dụng cho các thiết bị truyền tín hiệu 2 dây hỗ trợ giao thức HART.

Thiết bị không chỉ cung cấp nguồn ổn định mà còn cách ly và truyền tín hiệu HART, đồng thời tích hợp tính năng phát hiện hở mạch (opencircuit detection) giúp nâng cao độ an toàn và độ tin cậy cho hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Cấp nguồn ổn định cho vòng lặp 4–20 mA DC.
• Tương thích hoàn toàn với tín hiệu HART, cho phép truyền thông hai chiều.
• Cách ly điện giữa đầu vào – đầu ra – nguồn, đảm bảo an toàn hệ thống.
• Tích hợp phát hiện hở mạch (tùy chọn), giúp giám sát trạng thái vòng lặp.
• Bảo vệ ngắn mạch, dòng giới hạn tối đa 30 mA.
• Hỗ trợ đầu ra thứ hai (tùy chọn) dạng dòng hoặc điện áp.
• Cho phép đảo cực tín hiệu tại card-edge (tùy chọn), linh hoạt khi tích hợp hệ thống.
• Thiết kế dạng module rack 10-RACK, dễ lắp đặt và bảo trì.

Thông số kỹ thuật

Đầu vào

• Dòng điện: 4 – 20 mA DC
• Trở kháng đầu vào: ~250 Ω

Đầu ra

Output 1

• Dòng: 4 – 20 mA DC
• Tải tối đa: 600 Ω
• Yêu cầu cho HART: 250 Ω ±10 %

Output 2 (tùy chọn)

• Không có / hoặc:
  • Dòng: 4 – 20 mA DC (tải ≤ 500 Ω)
  • Điện áp: 1 – 5 V DC (tải ≥ 5000 Ω)

Nguồn cấp

• 24 V DC ±10 %
• Ripple: ≤ 10 %p-p

Nguồn cấp vòng lặp

• Điện áp không tải: 24 – 28 V DC
• ≥ 18 V DC tại 20 mA
• Dòng tối đa: ≤ 22 mA
• Bảo vệ ngắn mạch: giới hạn 30 mA

Tính năng đặc biệt

• Phát hiện hở mạch: dòng đầu vào = 0 mA khi loop Output 1 bị hở (tùy chọn /B)
• Điện trở ON relay Photo MOS: ≤ 3 Ω
• Overrange: -10 đến +110 %
• Điều chỉnh Zero: -5 đến +5 %
• Điều chỉnh Span: 95 đến 105 %

Cấu trúc & kết nối

• Lắp rack, chuẩn 10BXx
• Cọc đấu dây M3.5 (0,8 N·m)
• Kết nối:
  • Đầu vào/ra: terminal mặt trước + card-edge phía sau
  • Nguồn: qua card-edge
• Vật liệu: nhựa chống cháy

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Cách ly & an toàn

• Cách ly: Input → Output 1 → Output 2 → Power
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Ứng dụng phổ biến

• Cấp nguồn cho các transmitter 2 dây hỗ trợ HART trong hệ thống đo lường.
• Truyền và cách ly tín hiệu HART trong hệ thống DCS/PLC.
• Giám sát vòng lặp tín hiệu 4–20 mA, phát hiện lỗi hở mạch.
• Ứng dụng trong nhà máy công nghiệp: dầu khí, hóa chất, thực phẩm, điện lực…
• Tích hợp trong tủ điều khiển rack 10-RACK, phù hợp các hệ thống yêu cầu độ ổn định và an toàn cao.
