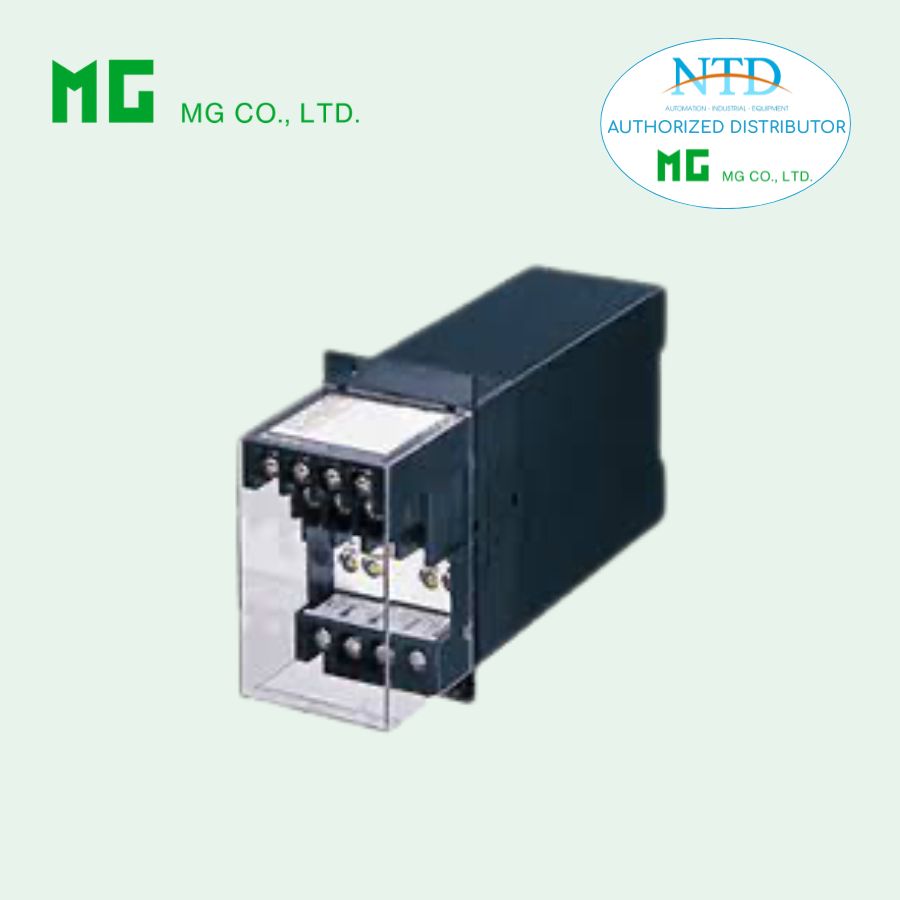

Bộ chuyển đổi tần số 10EHZ MG (M-System)

10EHZ là bộ chuyển đổi tần số (Frequency Transducer) thuộc dòng High-density Signal Conditioners 10-RACK, có chức năng chuyển đổi độ lệch tần số AC thành tín hiệu DC tuyến tính.

Thiết bị được thiết kế để giám sát sự thay đổi tần số quanh giá trị trung tâm (50 Hz hoặc 60 Hz) với độ chính xác cao, tín hiệu đầu ra ít nhiễu (low ripple), rất phù hợp cho hệ thống điều khiển, DCS hoặc máy tính công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tần số AC → tín hiệu DC tuyến tính theo độ lệch ±5 Hz.
• Đầu ra ổn định, độ gợn thấp, tối ưu cho hệ thống điều khiển và giám sát.
• Độ cách ly cao lên tới 2000 V AC, đảm bảo an toàn hệ thống.
• Hỗ trợ nhiều dải tần số đầu vào: 45–55 Hz, 55–65 Hz, 45–65 Hz.
• Linh hoạt lựa chọn đầu ra: dòng (mA) hoặc điện áp (V).
• Hiệu chỉnh Zero và Span trực tiếp từ mặt trước.
• Thiết kế dạng module rack 10-RACK, dễ tích hợp và bảo trì.

Thông số kỹ thuật

Đầu vào

• Dải tần số:
  • 45 – 55 Hz
  • 55 – 65 Hz
  • 45 – 65 Hz
• Điện áp đầu vào: 110 V AC hoặc 220 V AC
• Công suất tải đầu vào: ≤ 1 VA
• Dải hoạt động: 85 – 120 % giá trị định mức
• Quá tải:
  • 150 % trong 10 giây
  • 120 % liên tục

Đầu ra

Dạng dòng (Current)

• 4 – 20 mA, 0 – 20 mA, 0 – 16 mA, 0 – 10 mA, 0 – 5 mA, 0 – 1 mA
• Tải tối đa: tùy theo dải (tối đa 600 Ω)
• Span tối thiểu: 1 mA

Dạng điện áp (Voltage)

• 0 – 10 mV, 0 – 100 mV, 0 – 1 V, 0 – 10 V, 0 – 5 V, 1 – 5 V
• Span tối thiểu: 5 mV
• Dòng tải: tối đa 1 mA

Đặc tính chung

• Overrange: -10 đến +120 %
• Offset: tối đa 1.5 lần span
• Điện áp drive đầu ra: tối đa 12 V

Nguồn cấp

• 24 V DC ±10 %
• Ripple: ≤ 10 %p-p

Cấu trúc & kết nối

• Dạng module rack (10BXx)
• Kết nối:
  • Input/Output: terminal M3.5 (0,8 N·m)
  • Output bổ sung qua card-edge phía sau
• Vỏ: nhựa chống cháy màu đen
• Cách ly: Input → Output → Power

Điều chỉnh

• Zero: -5 đến +5 %
• Span: 95 đến 105 %

Điều kiện vận hành

• Dòng tiêu thụ: ~80 mA
• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Trọng lượng: 400 g

Hiệu năng

• Độ chính xác: ±1.0 %
• Hệ số nhiệt: ±0.1 %/°C
• Thời gian đáp ứng: ≤ 1 giây
• Ripple: ≤ 0.5 %p-p
• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách điện & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Điện áp chịu đựng:
  • 2000 V AC (Input → Output / Ground)
  • 500 V AC (Output → Power)

Ứng dụng phổ biến

• Giám sát tần số hệ thống điện trong nhà máy, tòa nhà.
• Hệ thống quản lý năng lượng (EMS) và DCS.
• Đo và giám sát tần số UPS.
• Theo dõi độ ổn định lưới điện và cảnh báo sai lệch tần số.
• Ứng dụng trong công nghiệp điện, sản xuất, HVAC, trung tâm dữ liệu.
