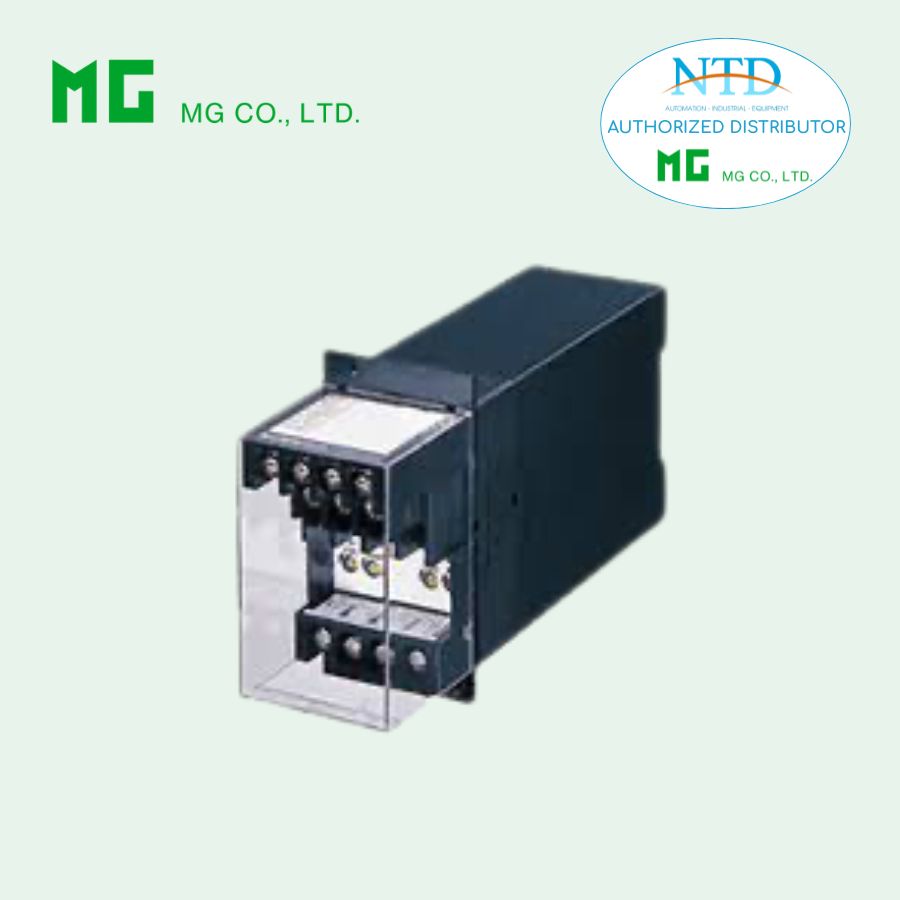

Bộ chuyển đổi công suất 10ERP MG (M-System)

10ERP là bộ chuyển đổi công suất phản kháng (VAR Transducer) thuộc dòng Signal Conditioners mật độ cao 10-RACK, được thiết kế để chuyển đổi giá trị công suất phản kháng (VAR) trong hệ thống điện xoay chiều thành tín hiệu DC tiêu chuẩn.

Thiết bị sử dụng phương pháp nhân chia theo thời gian (Time Division Multiplication), cho phép đo chính xác ngay cả khi dạng sóng bị méo. Với khả năng cách ly điện lên đến 2000 VAC và tín hiệu đầu ra có độ nhiễu thấp, 10ERP là giải pháp lý tưởng cho các hệ thống giám sát và quản lý năng lượng trong công nghiệp.

Đặc điểm nổi bật

• Đo và chuyển đổi công suất phản kháng (VAR) chính xác sang tín hiệu DC
• Xử lý tốt dạng sóng méo, phù hợp với hệ thống điện thực tế
• Tín hiệu đầu ra ổn định, ít nhiễu (low ripple)
• Cách ly điện cao (lên đến 2000 VAC) đảm bảo an toàn hệ thống
• Hỗ trợ nhiều chuẩn tín hiệu đầu ra: 4–20 mA, 0–10 V, ±10 V…
• Linh hoạt cấu hình hệ thống điện 3 pha (3 dây / 4 dây)
• Tùy chọn cực tính tín hiệu (lead/lag) phù hợp yêu cầu đo lường
• Hiệu chỉnh dễ dàng (Zero & Span) ngay mặt trước thiết bị
• Tương thích với nhiều hệ thống DCS/SCADA thông qua rack 10BX

Thông số kỹ thuật

Ngõ vào

• Cấu hình: 3 pha / 3 dây hoặc 3 pha / 4 dây
• Điện áp: 110 V, 220 V, 380 V AC (tùy chọn)
• Dòng điện: 1 A hoặc 5 A AC
• Tần số: 50 / 60 Hz
• Dải hoạt động:
  • Dòng: 0 – 120 % định mức
  • Điện áp: 0 – 120 % định mức
• Khả năng quá tải:
  • Dòng: 1000 % trong 3 giây, 200 % trong 10 giây
  • Điện áp: 150 % trong 10 giây

Ngõ ra

• Dòng DC: 0–20 mA, 4–20 mA, ±1 mA…
• Điện áp DC: 0–10 V, 1–5 V, ±10 V…
• Tải đầu ra:
  • Dòng: tối đa 600 Ω
  • Điện áp: ≥ 5000 Ω
• Độ gợn (ripple): ≤ 0.5 %

Hiệu suất

• Độ chính xác: ±0.5 %
• Hệ số nhiệt: ±0.05 %/°C
• Thời gian đáp ứng: ≤ 1 giây
• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách ly & bảo vệ

• Cách ly: Ngõ vào điện áp – dòng – ngõ ra – nguồn
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 2000 VAC (ngõ vào → ngõ ra / nguồn)
  • 500 VAC (ngõ ra → nguồn)

Điều kiện vận hành

• Nguồn cấp: 24 V DC ±10 %
• Dòng tiêu thụ: ~80 mA
• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Khối lượng: ~450 g
• Lắp đặt: Rack tiêu chuẩn 10BX

Ứng dụng phổ biến

• Giám sát công suất phản kháng trong hệ thống điện nhà máy
• Tích hợp hệ thống DCS/SCADA để quản lý năng lượng tập trung
• Theo dõi và tối ưu hệ thống bù công suất phản kháng (tụ bù)
• Ứng dụng trong trạm điện, tủ phân phối và hệ thống điện công nghiệp
• Phân tích chất lượng điện năng trong nhà máy sản xuất
• Quản lý năng lượng trong tòa nhà (BMS)
