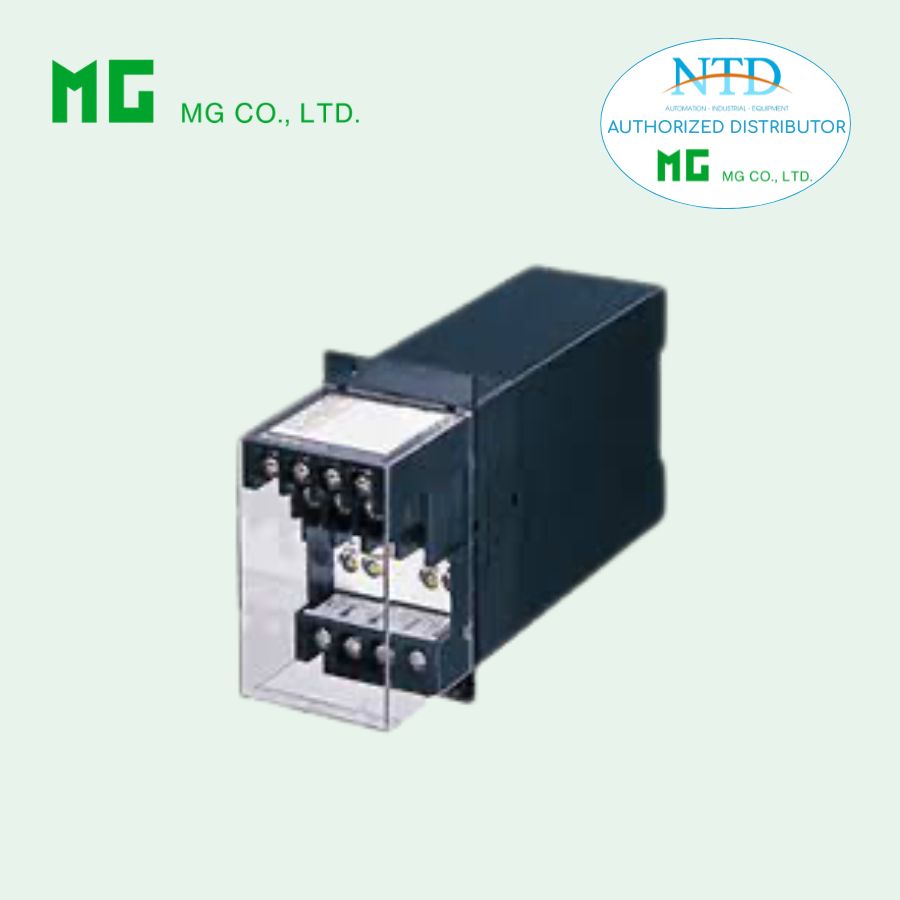

Bộ chuyển đổi công suất tác dụng 10EWT MG (M-System)

10EWT là bộ chuyển đổi công suất tác dụng (Watt Transducer) thuộc dòng Signal Conditioners mật độ cao 10-RACK, được thiết kế để chuyển đổi giá trị công suất thực (W) trong hệ thống điện xoay chiều thành tín hiệu DC tiêu chuẩn.

Thiết bị hỗ trợ đo công suất hai chiều (bidirectional), cho phép giám sát cả chiều tiêu thụ và phát ngược điện năng. Với công nghệ Time Division Multiplication, 10EWT đảm bảo đo chính xác ngay cả khi tín hiệu điện bị méo dạng. Khả năng cách ly lên đến 2000 VAC giúp tăng độ an toàn và ổn định cho hệ thống.

Đặc điểm nổi bật

• Chuyển đổi công suất tác dụng (W) sang tín hiệu DC chính xác
• Đo công suất hai chiều (±W) phù hợp hệ thống có phát ngược (solar, inverter…)
• Xử lý tốt dạng sóng méo nhờ công nghệ Time Division Multiplication
• Tín hiệu đầu ra ít nhiễu (low ripple), phù hợp hệ thống điều khiển và máy tính công nghiệp
• Cách ly điện cao (lên đến 2000 VAC) đảm bảo an toàn hệ thống
• Hỗ trợ nhiều cấu hình điện: 1 pha, 3 pha, 3 dây, 4 dây
• Đa dạng chuẩn tín hiệu đầu ra: 4–20 mA, 0–10 V, ±10 V…
• Hiệu chỉnh linh hoạt (Zero/Span) trực tiếp trên thiết bị
• Tương thích hệ thống DCS/SCADA thông qua rack 10BX

Thông số kỹ thuật

Ngõ vào

• Cấu hình:
  • 1 pha / 2 dây
  • 1 pha / 3 dây
  • 3 pha / 3 dây
  • 3 pha / 4 dây
• Điện áp: 100 V, 110 V, 220 V, 380 V AC (tùy chọn)
• Dòng điện: 1 A hoặc 5 A AC
• Tần số: 50 / 60 Hz

Dải hoạt động

• Dòng: 0 – 120 % định mức
• Điện áp: 0 – 120 % định mức

Khả năng quá tải

• Dòng:
  • 1000 % trong 3 giây
  • 200 % trong 10 giây
• Điện áp:
  • 150 % trong 10 giây

Ngõ ra

• Dòng DC: 0–20 mA, 4–20 mA, ±1 mA…
• Điện áp DC: 0–10 V, 1–5 V, ±10 V…
• Tải đầu ra:
  • Dòng: tối đa 600 Ω
  • Điện áp: ≥ 5000 Ω
• Độ gợn (ripple): ≤ 0.5 %

Hiệu suất

• Độ chính xác: ±0.5 %
• Hệ số nhiệt: ±0.05 %/°C
• Thời gian đáp ứng: ≤ 1 giây
• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách ly & bảo vệ

• Cách ly: Điện áp – dòng – ngõ ra – nguồn
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 2000 VAC (ngõ vào → ngõ ra / nguồn)
  • 500 VAC (ngõ ra → nguồn)

Điều kiện vận hành

• Nguồn cấp: 24 V DC ±10 %
• Dòng tiêu thụ: ~80 mA
• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Khối lượng: ~450 g
• Lắp đặt: Rack tiêu chuẩn 10BX

Ứng dụng phổ biến

• Giám sát công suất tiêu thụ điện trong nhà máy sản xuất
• Theo dõi công suất hai chiều trong hệ thống năng lượng tái tạo (solar, inverter)
• Tích hợp vào hệ thống DCS/SCADA để quản lý năng lượng tập trung
• Ứng dụng trong bộ điều khiển SCR (thyristor)
• Quản lý điện năng trong tòa nhà (BMS)
• Giám sát hiệu suất vận hành của động cơ, máy nén, hệ thống tải điện
