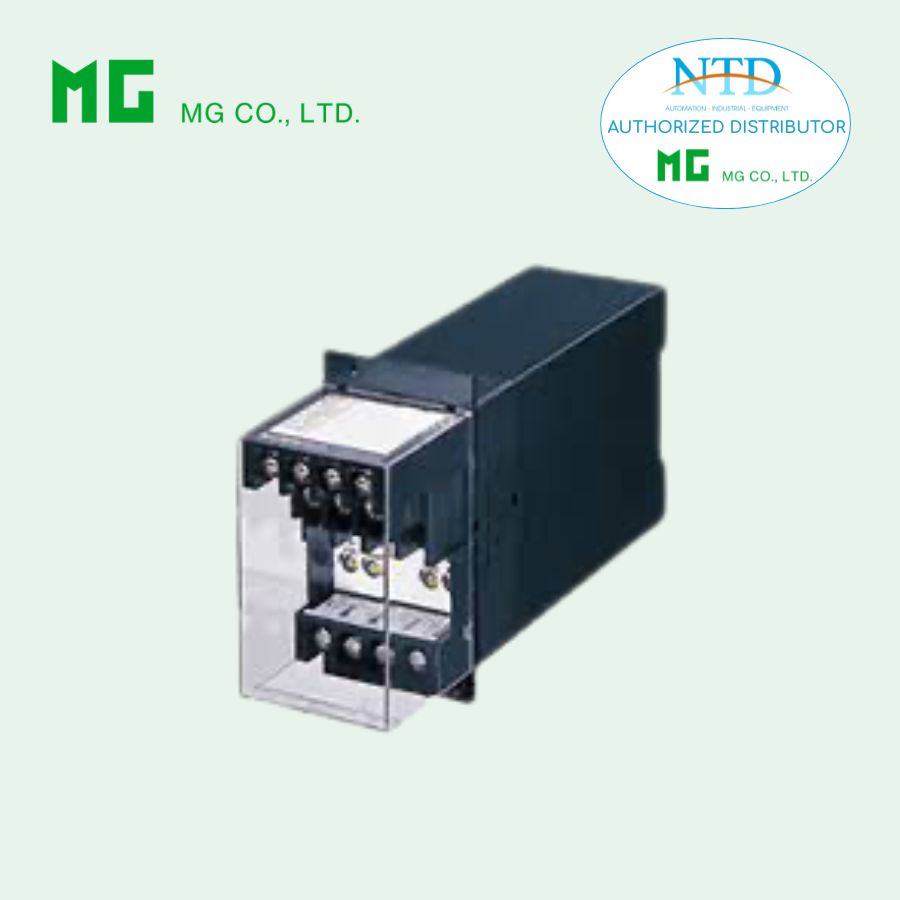

Bộ xử lý tín hiệu 10FNS MG (M-System)

10FNS là bộ xử lý tín hiệu (Signal Conditioner) thuộc dòng 10-RACK mật độ cao, được thiết kế để thực hiện phép căn bậc hai (Square Root Extraction) của tín hiệu đầu vào. Thiết bị chuyển đổi tín hiệu tuyến tính (dòng hoặc áp) thành tín hiệu đầu ra tỷ lệ với căn bậc hai, giúp tối ưu hóa các ứng dụng đo lưu lượng, đặc biệt trong các hệ thống đo chênh áp.

Với khả năng xuất đồng thời 2 tín hiệu, độ chính xác cao và độ ổn định tốt, 10FNS là giải pháp lý tưởng cho các hệ thống tự động hóa công nghiệp và điều khiển quá trình.

Đặc điểm nổi bật

• Xử lý tín hiệu căn bậc hai chính xác cao
  Chuyển đổi tín hiệu đầu vào thành tín hiệu đầu ra theo hàm căn bậc hai, phù hợp cho đo lưu lượng.
• Hỗ trợ 2 kênh đầu ra
  Có thể xuất đồng thời 2 tín hiệu (tùy chọn), thuận tiện cho giám sát và điều khiển song song.
• Chức năng cắt ngưỡng thấp (Low-end cutout)
  Loại bỏ nhiễu và tín hiệu không ổn định ở vùng giá trị thấp (~10%).
• Đa dạng tín hiệu đầu vào/đầu ra
  Hỗ trợ nhiều chuẩn công nghiệp như 4–20 mA, 1–5 V, 0–10 V…
• Cách ly tín hiệu an toàn
  Cách ly giữa input – output – nguồn, đảm bảo an toàn hệ thống.
• Điều chỉnh linh hoạt
  Cho phép tinh chỉnh Zero (-2 đến +2%) và Span (95–105%) ngay mặt trước.
• Tương thích rack tiêu chuẩn 10BXx
  Dễ dàng lắp đặt và tích hợp vào hệ thống hiện có.

Thông số kỹ thuật

Ngõ vào (Input)

• Dòng điện:
  • 4 – 20 mA DC (87.7 Ω)
  • 10 – 50 mA DC (100 Ω)
• Điện áp:
  • 1 – 5 V DC (≥ 1 MΩ)

Ngõ ra (Output)

• Output 1:
  • Dòng: 4–20 mA, 0–20 mA, 0–1 mA
  • Áp: 0–1 V, 0–5 V, 0–10 V, 1–5 V
• Output 2 (tùy chọn):
  • 1 – 5 V DC

Nguồn cấp

• 24 V DC ±10%
• Ripple: ≤ 10% p-p

Hiệu năng

• Độ chính xác: ±0.25% (dải 1–100%)
• Hệ số nhiệt: ±0.03%/°C
• Thời gian đáp ứng: ≤ 0.5 giây (0–90%)
• Ảnh hưởng điện áp nguồn: ±0.1%
• Cắt ngưỡng thấp: ~10%

Cách ly & an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 V AC (1 phút)
  • 1500 V AC (input/output/ground)

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Lắp đặt & cơ khí

• Lắp trên rack tiêu chuẩn 10BXx
• Kết nối: Terminal M3.5
• Khối lượng: ~200 g

Ứng dụng phổ biến

• Đo lưu lượng từ cảm biến chênh áp (DP Flow Measurement)
  Chuyển đổi tín hiệu chênh áp sang lưu lượng thực tế theo quy luật căn bậc hai.
• Hệ thống SCADA / DCS
  Cung cấp tín hiệu chuẩn hóa cho hệ thống giám sát và điều khiển trung tâm.
• Ngành nước & xử lý nước thải
  Ứng dụng trong đo lưu lượng đường ống, bơm, van.
• Ngành dầu khí, hóa chất
  Đo và kiểm soát lưu lượng chất lỏng/khí trong quy trình sản xuất.
• Nhà máy sản xuất công nghiệp
  Tích hợp vào hệ thống tự động hóa để tối ưu vận hành và tiết kiệm năng lượng.
