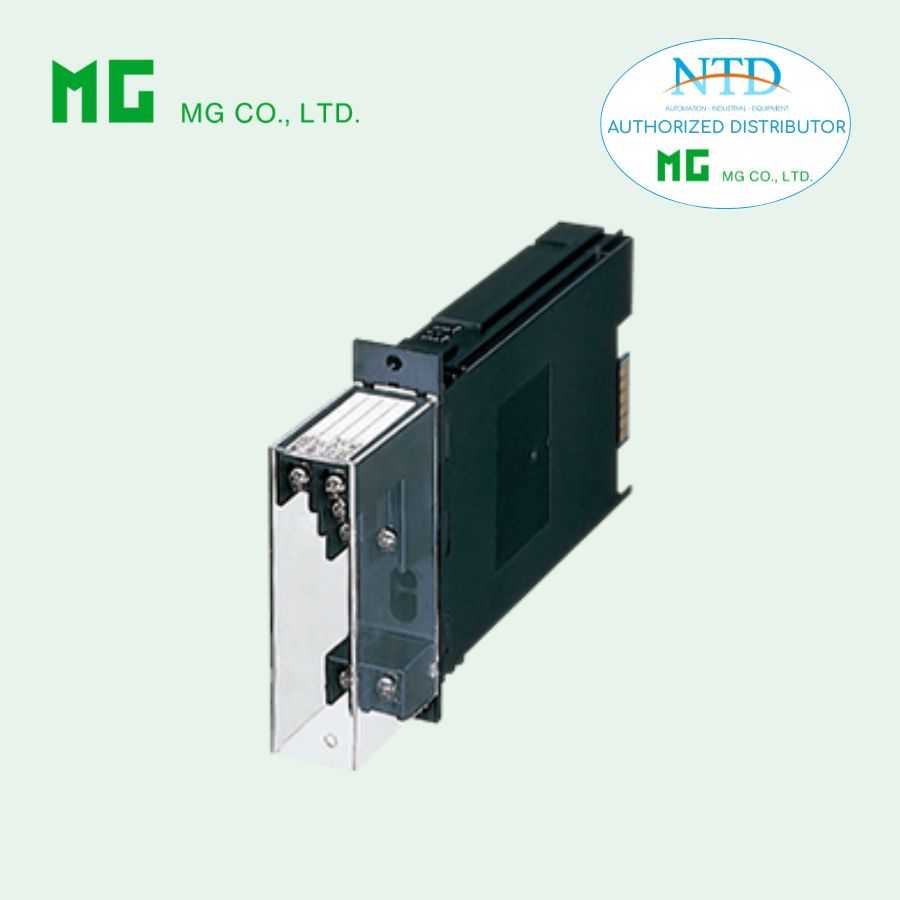

Mô đun Filter/Lag Transmitter 10JFT MG (M-System)

10JFT là module Filter/Lag Transmitter thuộc dòng High-density Signal Conditioners 10-RACK, được thiết kế để xử lý và làm mượt tín hiệu đầu vào trong các hệ thống đo lường và điều khiển công nghiệp. Với nền tảng vi xử lý hiện đại, thiết bị cho phép lập trình linh hoạt nhiều chức năng lọc tín hiệu, giúp loại bỏ nhiễu, dao động và các sai lệch không mong muốn.

Sản phẩm đặc biệt phù hợp trong các ứng dụng cần độ ổn định cao như điều khiển mức, lưu lượng và các hệ thống tự động hóa trong nhà máy.

Đặc điểm nổi bật

• Đa dạng chức năng lọc tín hiệu
  • Moving average (trung bình trượt)
  • Dead-time computing (tính toán trễ)
  • Delay buffer (trễ tín hiệu)
  • Lead-time computing (bù trước)
  • Ramp buffer (làm mượt dạng dốc)
  • Mean average (trung bình tổng)
• Vi xử lý thông minh (Microprocessor-based)
  Đảm bảo xử lý tín hiệu chính xác, ổn định và linh hoạt.
• Lập trình tại hiện trường (Field-programmable)
  Dễ dàng cấu hình thông số, dải đo và chức năng bằng bộ lập trình cầm tay PU-2x.
• Khả năng loại bỏ nhiễu hiệu quả
  Giảm ảnh hưởng từ dao động do bơm, rung động hoặc nhiễu tín hiệu trong hệ thống.
• Hỗ trợ nhiều loại tín hiệu đầu vào
  • Dòng: 4–20 mA, 10–50 mA
  • Áp: 1–5 V, ±100 mV, ±1 V, ±10 V
• Ngõ ra linh hoạt
  • 4–20 mA hoặc 1–5 V
  • Tùy chọn ngõ ra thứ 2
• Cách ly tín hiệu an toàn
  Input – Output – Power isolation, đảm bảo độ tin cậy cho hệ thống.
• Tùy chọn phủ bảo vệ (coating)
  Phù hợp môi trường khắc nghiệt: Silicone, Polyurethane, Rubber.

Thông số kỹ thuật chính

Nguồn cấp

• 24 V DC (±10%), ripple tối đa 10% p-p

Ngõ vào

• Dòng: 4–20 mA, 10–50 mA
• Điện áp:
  • 1–5 V
  • ±100 mV / ±1 V / ±10 V (tùy chọn U1, U2, U3)
• Trở kháng:
  • Dòng: tích hợp điện trở
  • Áp: ≥ 1 MΩ (tuỳ loại)

Ngõ ra

• Dòng: 4–20 mA
• Điện áp: 1–5 V
• Tùy chọn ngõ ra thứ 2: 1–5 V

Hiệu năng

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.015 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây (không cấu hình filter)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cách ly & bảo vệ

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 500 V AC (giữa các mạch)
  • 1500 V AC (so với đất)

Cơ khí

• Lắp đặt: Rack 10BXx
• Trọng lượng: ~220 g

Ứng dụng phổ biến

• Hệ thống điều khiển mức (Level control)
  Loại bỏ dao động tín hiệu do bơm, giúp tín hiệu ổn định hơn.
• Xử lý tín hiệu cảm biến trong môi trường nhiễu
  • Nhà máy sản xuất
  • Hệ thống xử lý nước
  • Dây chuyền hóa chất
• Làm mượt tín hiệu lưu lượng, áp suất
  Đảm bảo tín hiệu đầu vào cho PLC/SCADA chính xác và ổn định.
• Hệ thống tự động hóa công nghiệp
  Ứng dụng trong các bài toán cần lọc, trễ hoặc điều chỉnh động học tín hiệu.
