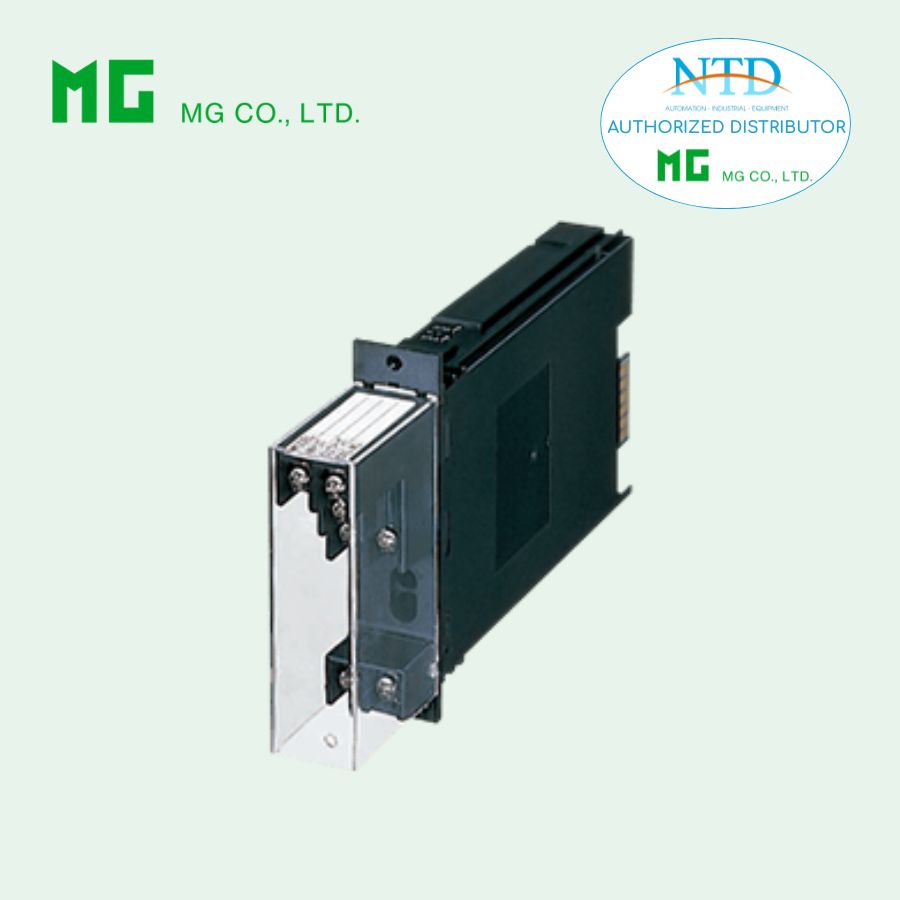

Thiết bị chuyển đổi tín hiệu RTD 10JR MG (M-System)

10JR RTD Transmitter là thiết bị chuyển đổi tín hiệu RTD cao cấp, thiết kế dạng rack, đáp ứng yêu cầu đo lường chính xác trong các hệ thống công nghiệp hiện đại. Với khả năng lập trình tại chỗ, tuyến tính hóa tín hiệu và bảo vệ khi đầu dò bị hỏng, 10JR mang đến giải pháp linh hoạt, tin cậy và dễ dàng tích hợp vào các hệ thống điều khiển và tự động hóa. Dù là ứng dụng đo nhiệt độ trong dây chuyền sản xuất, hệ thống xử lý nước hay phòng thí nghiệm, 10JR đều đảm bảo tín hiệu ổn định và chính xác.

Đặc điểm nổi bật

• Nhận tín hiệu trực tiếp từ cảm biến RTD và xuất ra hai tín hiệu chuẩn, phù hợp với các hệ thống PLC/DCS hiện đại.
• Bộ vi xử lý tiên tiến giúp tối ưu hóa độ chính xác và ổn định của tín hiệu.
• Lập trình phạm vi nhiệt độ tại chỗ, hỗ trợ nhiều loại RTD phổ biến (JPt 100, Pt 100, Pt 50 Ω, Ni 508.4 Ω).
• Tích hợp tuyến tính hóa tín hiệu và chức năng bảo vệ khi đầu dò hỏng (burnout protection).
• Hỗ trợ kiểm tra vòng lặp và mô phỏng tín hiệu thông qua thiết bị lập trình PU-2x.
• Tùy chọn kênh xuất thứ hai tại đầu nối trước hoặc card-edge connector, tăng tính linh hoạt cho hệ thống.
• Vỏ rack chống cháy, cách ly tín hiệu giữa đầu vào, đầu ra và nguồn, đảm bảo an toàn vận hành.

Thông số kỹ thuật chính

• Accuracy (độ chính xác): ±0.1 % hoặc ±0.1°C (±0.18°F), tùy giá trị lớn hơn
• Temp. coefficient: ±0.015 %/°C
• Response time: ≤ 0.5 giây (0–90 % tín hiệu)
• Operating temperature: -5 đến +55°C (23–131°F)
• Operating humidity: 30–90 %RH (không ngưng tụ)
• Công suất tiêu thụ: 60 mA (dòng ra điện áp), 90 mA (dòng ra dòng)
• Weight (trọng lượng): 220 g (0.49 lb)
• Input/Output:
  • RTD 2- hoặc 3-wire, tối đa 20 Ω/wire
  • Output 1: 4–20 mA DC hoặc 1–5 V DC
  • Output 2 (tùy chọn): 1–5 V DC
• Isolation: Input → Output 1 → Output 2 → Power
• Dielectric strength: 500 V AC / 1500 V AC tùy chế độ kết nối
• Mounting: Standard 10BXx Rack

Ứng dụng phổ biến

• Dây chuyền sản xuất và nhà máy điện tử, nơi yêu cầu đo nhiệt độ chính xác và ổn định.
• Hệ thống SCADA và điều khiển tự động, tích hợp với PLC/DCS.
• Các ứng dụng thí nghiệm, phòng lab hoặc trung tâm nghiên cứu cần giám sát nhiệt độ liên tục.
• Giải pháp dự phòng hoặc thay thế nhanh trong các hệ thống đo nhiệt độ công nghiệp.
