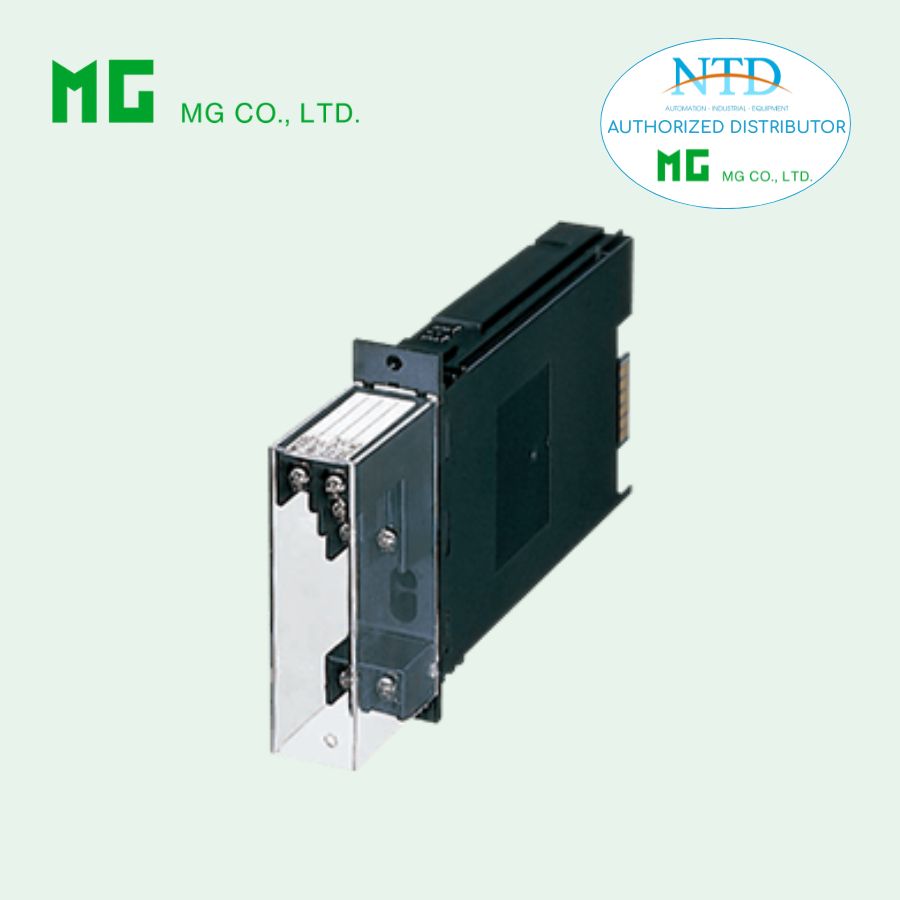

Bộ chuyển đổi tín hiệu nhiệt độ 10JRE MG (M-System)

10JRE High-density Signal Conditioner 10-RACK – 4-Wire RTD Transmitter là bộ chuyển đổi tín hiệu nhiệt độ chính xác, nhận trực tiếp tín hiệu từ cảm biến 4-wire Pt 1000 Ω và xuất ra tín hiệu chuẩn công nghiệp. Sản phẩm sử dụng vi xử lý tích hợp, có khả năng lập trình tại hiện trường, cung cấp giải pháp đo nhiệt độ ổn định, đáng tin cậy và an toàn cho các hệ thống tự động hóa công nghiệp.

Đặc điểm nổi bật

• Nhận trực tiếp tín hiệu từ 4-wire Pt1000 Ω: Loại bỏ sai số do trở kháng dây dẫn.
• Vi xử lý tiên tiến: Đảm bảo độ chính xác cao và phản hồi nhanh.
• Lập trình tại hiện trường: Cài đặt dải nhiệt độ theo yêu cầu ứng dụng.
• Linearization: Hỗ trợ hiệu chỉnh tuyến tính cho tín hiệu đầu vào không tuyến tính.
• Bảo vệ burnout: Ngăn ngừa lỗi tín hiệu khi cảm biến hỏng, với tùy chọn upscale hoặc downscale.
• Dễ dàng điều chỉnh: Thông qua Programming Unit PU-2x hoặc phần mềm JXCON.

Thông số kỹ thuật

Mô hình: 10JRE-2[1]0-R[2]

Đầu vào:

• RTD 4-wire Pt 1000 Ω
• Dải đo: 0 – 1300 Ω
• Tối đa trở dây: 200 Ω / dây
• Dòng cảm biến: 1 mA

Đầu ra:

• Output 1: 4–20 mA DC (tối đa 600 Ω) hoặc 1–5 V DC (tối thiểu 500 Ω)
• Output 2: Không có

Nguồn cấp: 24 V DC ±10 %, ripple ≤ 10 %

Coating tùy chọn:

• /C01: Silicone
• /C02: Polyurethane
• /C03: Rubber

Kết nối: M3.5 screw terminals và card-edge connector, dễ dàng gắn trên rack 10BXx

Hiệu suất:

• Accuracy: ±0.1 %
• Response time: ≤ 0.5 s (0–90 %)
• Burnout response: ≤ 10 s
• Temp. coefficient: ±0.015 %/°C
• Operating temp: -5°C đến +55°C
• Operating humidity: 30–90 %RH
• Weight: 220 g

Tính năng khác: Linearization 16 điểm, Zero & Span, Simulating output

Ứng dụng phổ biến

• Hệ thống đo và điều khiển nhiệt độ công nghiệp.
• Các quy trình yêu cầu tín hiệu chuẩn từ cảm biến RTD như lò hơi, bồn chứa, dây chuyền chế tạo.
• Hệ thống tự động hóa nơi độ chính xác cao và bảo vệ tín hiệu là bắt buộc.
