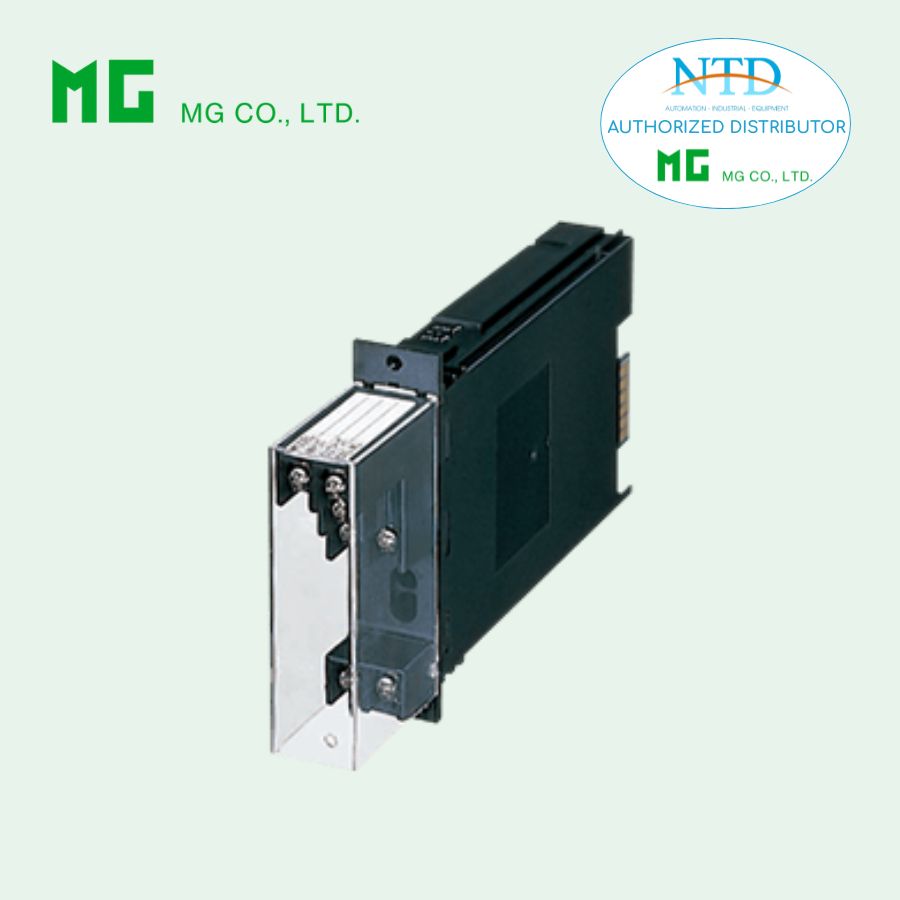

Bộ điều chỉnh tín hiệu mật độ cao 10JV MG (M-System)

10JV Bộ điều chỉnh tín hiệu mật độ cao 10-RACK – Bộ truyền tín hiệu là bộ chuyển đổi tín hiệu DC thành hai tín hiệu chuẩn công nghiệp, giúp cách ly và truyền tín hiệu giữa phòng điều khiển và thiết bị hiện trường. Sản phẩm tích hợp vi xử lý, có thể lập trình tại hiện trường để cài đặt dải đầu vào, zero/span và mô phỏng tín hiệu, mang lại độ chính xác cao và linh hoạt trong các hệ thống công nghiệp. Bộ 10JV cũng hỗ trợ xuất tín hiệu kênh thứ hai tùy chọn và kiểm tra vòng lặp dễ dàng bằng thiết bị lập trình PU-2x.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC chính xác: Hỗ trợ nhiều dải dòng điện và điện áp DC khác nhau, kể cả dải đặc biệt ±100 mV, ±1 V và ±10 V.
• Vi xử lý tiên tiến: Đảm bảo phản hồi nhanh và độ chính xác cao.
• Lập trình tại hiện trường: Cài đặt dải đầu vào, điểm zero/span, và mô phỏng đầu ra.
• Kênh thứ hai tùy chọn: Xuất tín hiệu bổ sung tại đầu ra phía trước hoặc rack tiêu chuẩn.
• Kiểm tra vòng lặp dễ dàng: Thực hiện bằng thiết bị PU-2x.
• Cách ly tín hiệu: Tối ưu cho kết nối giữa phòng điều khiển và thiết bị hiện trường.
• Tùy chọn lớp phủ bảo vệ: Silicone, Polyurethane hoặc cao su, phù hợp môi trường khắc nghiệt.

Thông số kỹ thuật

Mô hình: 10JV-[1][2][3]-R[4]

Đầu vào:

• Dòng DC: 4–20 mA (trở kháng 250 Ω), 10–50 mA (trở kháng 100 Ω)
• Điện áp DC: 1–5 V (trở kháng ≥1 MΩ), ±100 mV, ±1 V, ±10 V tùy chọn
• Khoảng đo tối thiểu: 3 mV (tùy dải)
• Offset: tối đa 3 lần span

Đầu ra:

• Output 1: 4–20 mA DC hoặc 1–5 V DC
• Output 2: Không hoặc 1–5 V DC

Nguồn cấp: 24 V DC ±10 %, gợn ≤ 10 %

Lớp phủ tùy chọn:

• /C01: Silicone
• /C02: Polyurethane
• /C03: Cao su

Kết nối: M3.5 screw terminals và card-edge connector, lắp trên rack 10BXx

Hiệu suất:

• Độ chính xác: ±0,1 %
• Hệ số nhiệt độ: ±0,015 %/°C
• Thời gian đáp ứng: ≤ 0,5 giây (0–90 %)
• Ảnh hưởng điện áp nguồn: ±0,1 %
• Kháng cách điện: ≥ 100 MΩ với 500 V DC
• Điện áp chịu cách điện: 500 V AC trong 1 phút (input → output), 1500 V AC 1 phút (input hoặc output hoặc nguồn → đất)
• Nhiệt độ hoạt động: -5°C đến +55°C
• Độ ẩm hoạt động: 30–90 % RH
• Trọng lượng: 220 g

Tính năng khác: Linearization chuẩn, Zero & Span, Simulating output, Overrange output -10 → +120 %.

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường.
• Bộ truyền tín hiệu DC linh hoạt: Phù hợp cho các hệ thống đo lường và điều khiển công nghiệp.
• Thay thế nhanh các bộ truyền tín hiệu: Lý tưởng làm linh kiện dự phòng (spare part).
