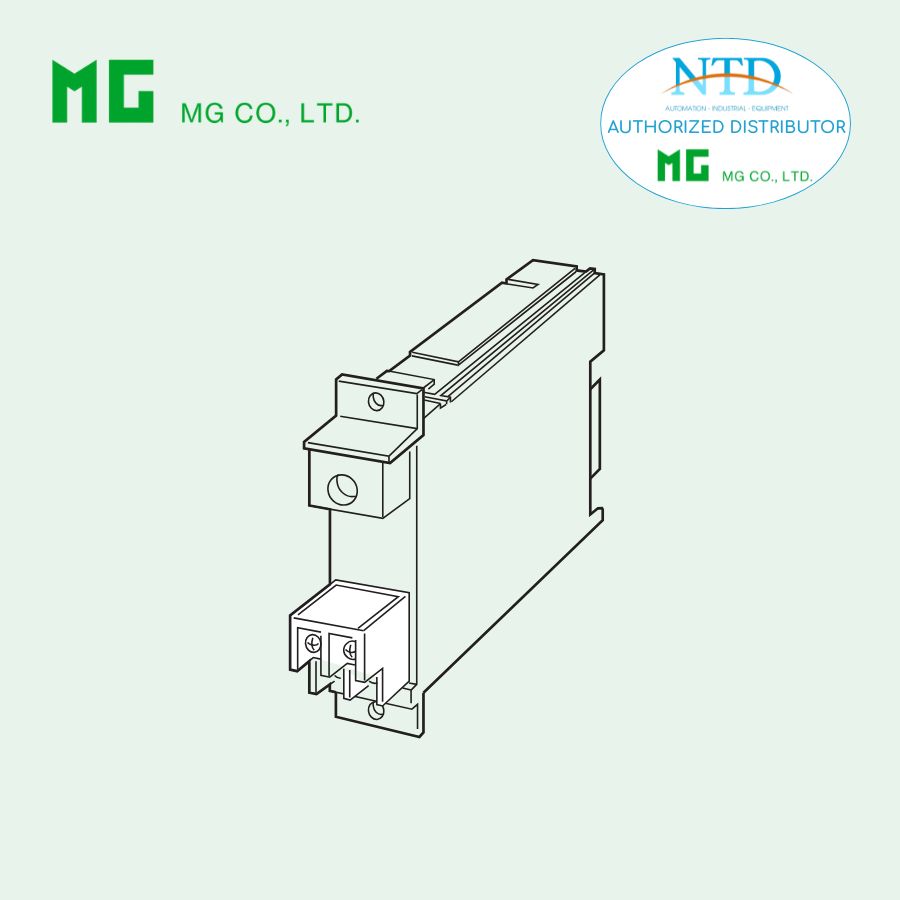

Bộ điều chỉnh tín hiệu mật độ cao 10PV MG (M-System)

Bộ điều chỉnh tín hiệu mật độ cao 10PV dòng 10-RACK – Bộ chuyển đổi P/I (Pneumatic to Current Transducer) là thiết bị chuyên dụng dùng để chuyển đổi tín hiệu khí chuẩn từ hệ thống khí nén thành tín hiệu dòng điện DC tương ứng, phù hợp cho việc hiển thị và điều khiển trong hệ thống DCS (Distributed Control System).

Đặc điểm nổi bật

• Chuyển đổi tín hiệu khí nén sang tín hiệu DC: Cho phép tích hợp dễ dàng với các hệ thống đo lường và điều khiển.
• Hỗ trợ nhiều loại áp lực đầu vào: 0.2–1.0 kgf/cm², 19.6–98.1 kPa, 20–100 kPa, 3–15 psig.
• Đầu ra đa dạng: Dòng 4–20 mA, 1–5 V hoặc các tùy chọn khác, kênh thứ hai tùy chọn.
• Điều chỉnh Zero/Span thuận tiện: Thao tác dễ dàng từ phía trước thiết bị.
• Thiết kế gắn rack 10-RACK: Dễ dàng tích hợp vào tủ điều khiển công nghiệp.
• Vật liệu bền bỉ: Vỏ nhựa chống cháy, đế nhôm đúc, terminal mạ nickel.
• Cách ly tín hiệu: Output 1 → Output 2 → Power, đảm bảo chống nhiễu và an toàn.
• Lớp phủ tùy chọn: Silicone, Polyurethane, hoặc cao su.

Thông số kỹ thuật

Mô hình: 10PV–[1][2][3]-R[4]

Kết nối khí nén:

• Rc 1/4", Rc 1/8" hoặc 1/4" NPT

Đầu ra:

• Dòng điện: 4–20 mA, 2–10 mA, 1–5 mA, 0–20 mA, 0–16 mA, 0–10 mA, 0–1 mA
• Điện áp: 0–10 mV, 0–100 mV, 0–1 V, 0–10 V, 0–5 V, 1–5 V
• Kênh thứ hai tùy chọn: 1–5 V DC

Nguồn cấp: 24 V DC ±10 %, gợn sóng ≤10 %

Hiệu suất:

• Độ chính xác: ±0.2 %
• Hệ số nhiệt độ: ±0.03 %/°C
• Thời gian phản hồi: ≤0.5 s (0–90 % span)
• Permissible overrange: 196 kPa (2.0 kgf/cm², 1.96 bar, 28 psig)
• Điện trở cách điện: ≥100 MΩ với 500 V DC
• Điện áp chịu điện môi: 500 V AC @1 phút (output 1 → output 2 → nguồn), 1500 V AC @1 phút (output hoặc nguồn → đất)

Môi trường hoạt động:

• Nhiệt độ: -5°C đến +55°C
• Độ ẩm: 30–90 % RH (không ngưng tụ)
• Trọng lượng: 200 g

Ứng dụng phổ biến

• Chuyển đổi tín hiệu từ hệ thống khí nén sang 4–20 mA: Dùng trong các hệ thống DCS để hiển thị và điều khiển.
• Tích hợp vào hệ thống điều khiển tự động công nghiệp: Gắn rack 10-RACK, dễ dàng mở rộng và bảo trì.
• Hiển thị và giám sát áp lực khí nén: Trực tiếp trên hệ thống SCADA hoặc bộ điều khiển trung tâm.
• Cải thiện độ chính xác và ổn định tín hiệu: Loại bỏ sai số do nhiễu trong quá trình truyền dẫn khí nén.
