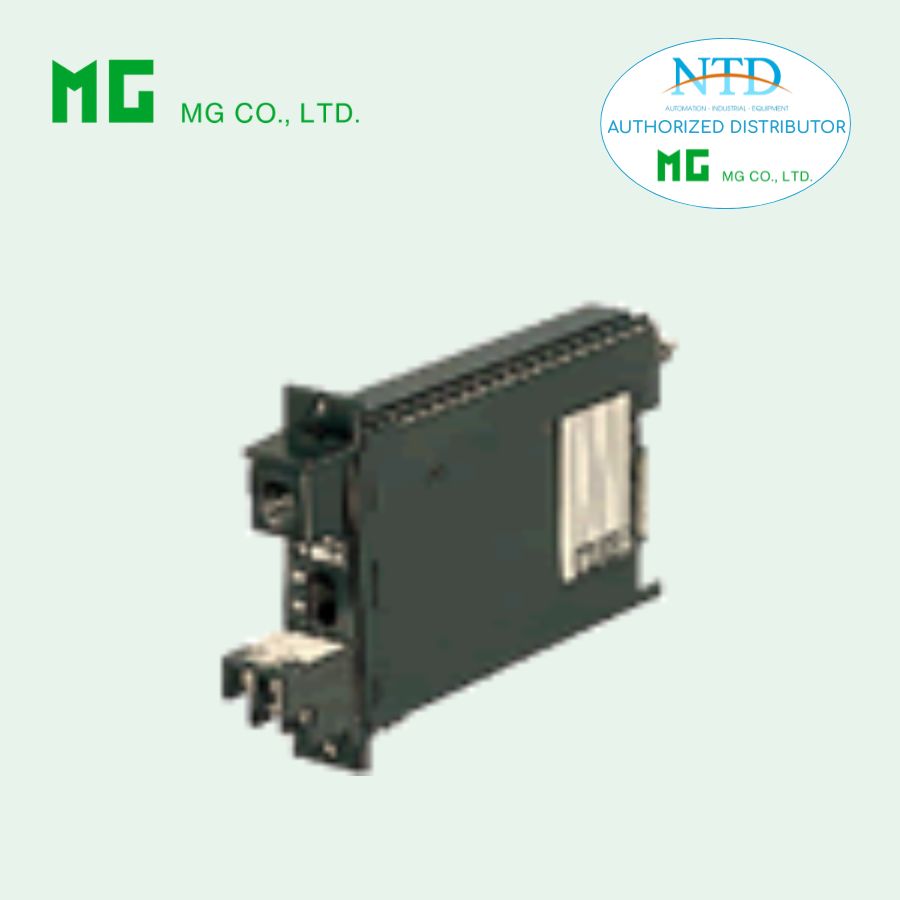

Thiết bị chuyển đổi tín hiệu DC mô đun 10VP MG (M-System)

10VP – I/P Transducer là thiết bị chuyển đổi tín hiệu DC từ bộ điều khiển (PID controller) sang tín hiệu khí nén chuẩn. Thiết bị sử dụng cảm biến áp suất bán dẫn trong mạch phản hồi, cung cấp độ phân giải cao, ổn định, và không bị ảnh hưởng bởi vị trí lắp đặt, lý tưởng cho các ứng dụng tự động hóa công nghiệp yêu cầu chuyển đổi tín hiệu điện sang khí nén.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang khí nén: Hỗ trợ các tín hiệu 4–20 mA hoặc 1–5 V DC.
• Cảm biến áp suất bán dẫn tích hợp: Đảm bảo độ chính xác cao và phản hồi nhanh.
• Độ phân giải cao: Đáp ứng yêu cầu điều khiển chính xác trong các hệ thống PID.
• Không bị ảnh hưởng vị trí lắp đặt: Có thể lắp theo mọi chiều mà không ảnh hưởng hiệu suất.
• Điều chỉnh dễ dàng: Zero ±5 %, Span 95–105 % bằng vít mặt trước.
• Thiết kế rack 10-RACK: Dễ dàng tích hợp vào hệ thống hiện trường.
• Vật liệu chắc chắn: Vỏ nhựa chống cháy, khung nhôm đúc, terminal mạ nickel.

Thông số kỹ thuật

Mô hình: 10VP-[1][2]0-R[3]

Đầu vào (Input):

• Dòng điện: 4 – 20 mA DC (R = 250 Ω)
• Điện áp: 1 – 5 V DC (R ≥ 1 MΩ)

Đầu ra (Output):

• Tín hiệu khí nén chuẩn:
  • 19.6 – 98.1 kPa (0.2 – 1.0 kgf/cm²)
  • 20 – 100 kPa (0.2 – 1.0 bar)
  • 20.7 – 103.4 kPa (3 – 15 psig)
• Dòng khí tối đa: 60 Nl/phút (2.1 SCFM)
• Lưu lượng xả tối đa: 60 Nl/phút (2.1 SCFM)

Kết nối:

• Pneumatic: Rc 1/4", Rc 1/8", 1/4" NPT female
• Điện: M3.5 screw terminals + card-edge connector
• Nguồn: 24 V DC ±10 %

Hiệu chỉnh:

• Zero: -5 đến +5 %
• Span: 95–105 %

Hiệu suất:

• Độ chính xác: ±0,3 %
• Tuyến tính: ±0,2 %
• Lặp lại: 0,1 %
• Hệ số nhiệt độ: ±0,05 %/°C
• Thời gian phản hồi: ≤ 3 s (0–90 %)
• Ảnh hưởng vị trí lắp: ±0,1 %
• Ảnh hưởng điện áp: ±0,1 %

Cài đặt và môi trường:

• Nhiệt độ hoạt động: -5 – +55°C
• Độ ẩm: 30–90 % RH (không ngưng tụ)
• Lắp đặt: Standard Rack 10BXx
• Trọng lượng: 300 g
• Nguồn khí cung cấp: 140 kPa ±10 %, dùng khí khô sạch, lọc 0,01 micron

Ứng dụng phổ biến

• Chuyển đổi tín hiệu PID controller sang khí nén: Điều khiển van, bơm, hoặc cơ cấu chấp hành khí nén.
• Hệ thống tự động hóa công nghiệp: Khi cần độ chính xác cao, ổn định và phản hồi nhanh.
• Các ứng dụng trong nhà máy: Không bị ảnh hưởng bởi vị trí lắp đặt, phù hợp cho hệ thống với nhiều chiều lắp khác nhau.
• Tích hợp với rack 10-RACK: Dễ dàng mở rộng hệ thống I/P trong các dây chuyền công nghiệp.
