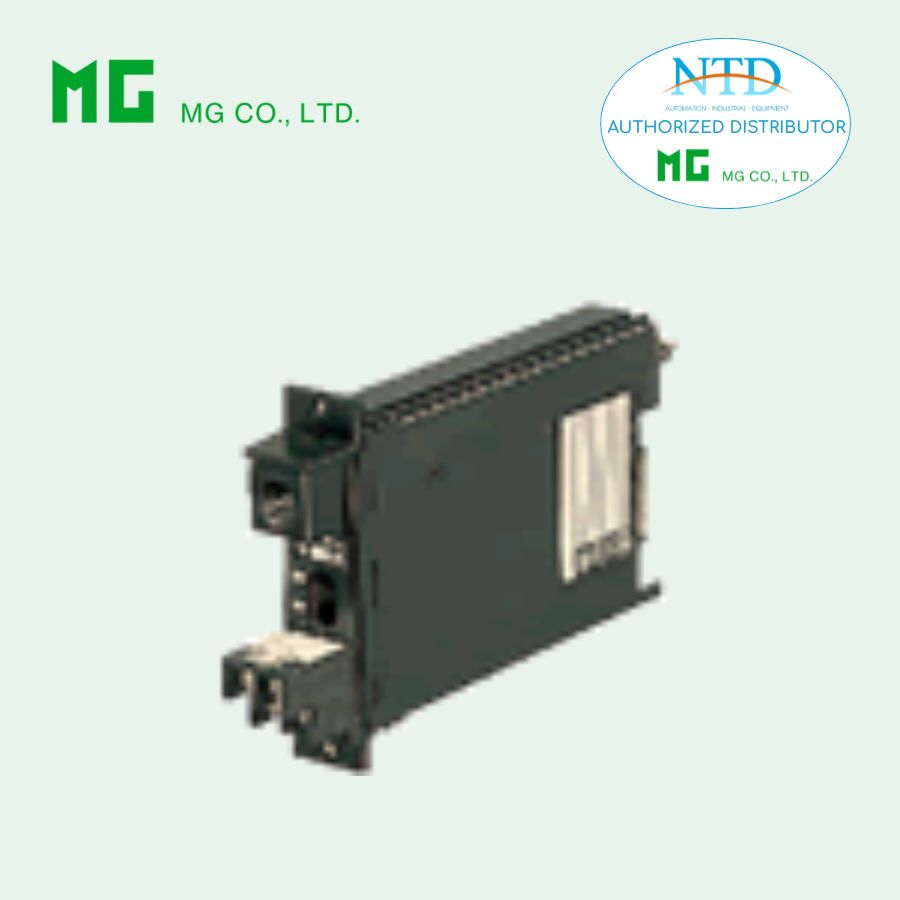

Thiết bị chuyển đổi tín hiệu DC 10VPN MG (M-System)

Loop Powered I/P Transducer mô đun 10VPN là thiết bị chuyển đổi tín hiệu DC từ bộ điều khiển (PID controller) sang tín hiệu khí nén chuẩn, được cung cấp năng lượng trực tiếp từ vòng lặp tín hiệu (loop powered). Thiết bị tích hợp cảm biến áp suất bán dẫn trong mạch phản hồi, cung cấp độ phân giải cao, độ ổn định và không bị ảnh hưởng bởi vị trí lắp đặt. Đây là giải pháp lý tưởng cho các hệ thống tự động hóa công nghiệp yêu cầu chuyển đổi tín hiệu điện sang khí nén mà không cần nguồn điện bổ sung.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu DC sang khí nén chuẩn: Hỗ trợ tín hiệu 4–20 mA.
• Loop powered: Hoạt động hoàn toàn nhờ dòng điện vòng lặp, không cần nguồn phụ.
• Cảm biến áp suất bán dẫn tích hợp: Đảm bảo độ chính xác cao, phản hồi nhanh.
• Độ phân giải cao và ổn định cho các ứng dụng PID.
• Không bị ảnh hưởng vị trí lắp đặt: Có thể lắp theo mọi chiều mà không làm giảm hiệu suất.
• Điều chỉnh dễ dàng: Zero ±5 %, Span 95–105 % bằng vít mặt trước.
• Thiết kế Rack 10-RACK: Dễ dàng tích hợp và mở rộng hệ thống.
• Vật liệu chắc chắn: Vỏ nhựa chống cháy, khung nhôm đúc, terminal mạ nickel.

Thông số kỹ thuật

Mô hình: 10VPN-[1]A[2]0[3]

Đầu vào (Input):

• Dòng điện: 4 – 20 mA DC
• Trở kháng tương đương: ~310 Ω @ 20 mA

Đầu ra (Output):

• Tín hiệu khí nén chuẩn:
  • 19.6 – 98.1 kPa (0.2 – 1.0 kgf/cm²)
  • 20 – 100 kPa (0.2 – 1.0 bar)
  • 20.7 – 103.4 kPa (3 – 15 psig)
• Lưu lượng khí tối đa: 60 Nl/phút (2.1 SCFM)
• Lưu lượng xả tối đa: 60 Nl/phút (2.1 SCFM)

Kết nối:

• Pneumatic: Rc 1/4", Rc 1/8", 1/4" NPT female
• Điện: M3.5 screw terminals + card-edge connector

Hiệu chỉnh:

• Zero: -5 đến +5 %
• Span: 95–105 %

Hiệu suất:

• Độ chính xác: ±0.3 % (bao gồm tuyến tính và lặp lại)
• Tuyến tính: ±0.2 %
• Lặp lại: 0.1 %
• Hệ số nhiệt độ: ±0.05 %/°C
• Thời gian phản hồi: ≤ 3 s (0–90 %)
• Ảnh hưởng vị trí lắp: ±0.1 %

Cài đặt và môi trường:

• Nhiệt độ hoạt động: -5 – +55°C
• Độ ẩm: 30–90 % RH (không ngưng tụ)
• Lắp đặt: Standard Rack 10BXx
• Trọng lượng: 300 g
• Áp lực cung cấp khí: 140 kPa ±10 %, dùng khí khô sạch, lọc 0,01 micron
• Lưu lượng khí tiêu thụ: 6 Nl/phút (0.21 SCFM)

Ứng dụng phổ biến

• Chuyển đổi tín hiệu PID controller sang khí nén trong các van, bơm hoặc cơ cấu chấp hành khí nén.
• Hệ thống tự động hóa công nghiệp: Đặc biệt trong các hệ thống loop powered, nơi không muốn dùng nguồn điện bổ sung.
• Ứng dụng trong nhà máy: Không bị ảnh hưởng vị trí lắp, phù hợp cho hệ thống có nhiều chiều lắp khác nhau.
• Tích hợp với rack 10-RACK: Dễ dàng mở rộng hệ thống I/P trong các dây chuyền công nghiệp.
