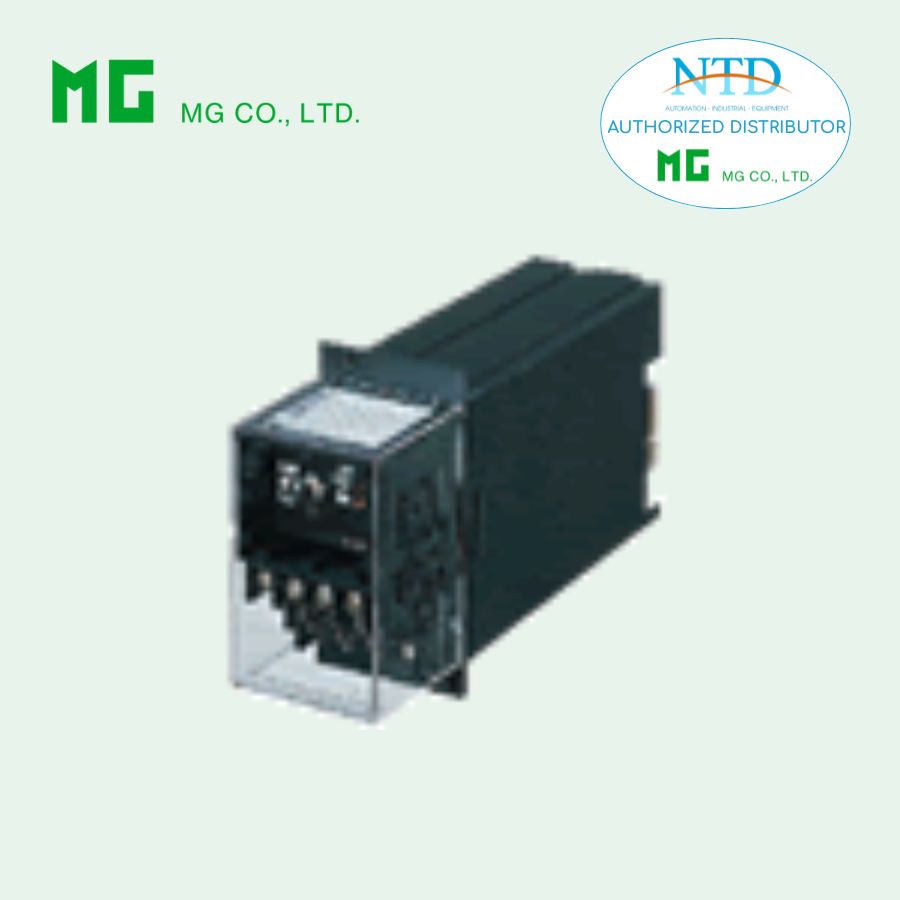

Bộ chuyển đổi tín hiệu DC 10VS4 MG (M-System)

10VS4 – 4-Output Isolator là bộ chuyển đổi tín hiệu DC sang bốn tín hiệu process chuẩn cách ly hoàn toàn. Thiết bị được thiết kế để đảm bảo cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường, đồng thời cho phép tích hợp nhiều đầu ra để phân phối tín hiệu đến các hệ thống khác nhau trong cùng một lúc, giúp nâng cao hiệu quả giám sát và điều khiển trong môi trường công nghiệp.

Đặc điểm nổi bật

• Bốn tín hiệu đầu ra cách ly hoàn toàn: Cho phép phân phối tín hiệu DC tới nhiều thiết bị mà không gây nhiễu chéo.
• Đầu ra thứ hai tùy chọn: Có thể cấp tại terminal mặt trước và card-edge connector của Rack.
• Độ chính xác cao: ±0.05 % của span, đảm bảo đo lường tin cậy.
• Phản hồi nhanh: ≤ 0.5 giây (0–90 %), phù hợp cho các hệ thống tự động hóa yêu cầu phản hồi tức thời.
• Cách ly hoàn toàn từ đầu vào đến tất cả đầu ra và nguồn: Input → Output1 → Output2 → Output3 → Output4 → Power.
• Điều chỉnh dễ dàng: Zero ±5 %, Span 95–105 % (cho Output 1 & 2; tất cả 4 outputs được hiệu chuẩn tại nhà máy).
• Thiết kế Rack 10-RACK: Dễ dàng tích hợp, bảo trì và mở rộng hệ thống.
• Vật liệu chắc chắn: Vỏ nhựa chống cháy, terminal mạ nickel.

Thông số kỹ thuật

Mô hình: 10VS4–[1][2]6[3]6–R[4]

Đầu vào (Input):

• Dòng điện: 4–20 mA, 0–20 mA, 0–1 mA, 10–50 mA
• Điện áp: 0–10 mV, 0–100 mV, 0–1 V, 0–10 V, 0–5 V, 1–5 V hoặc tùy chọn
• Trở kháng đầu vào: ≥10 kΩ (3–10 mV), ≥100 kΩ (0.1–1 V), ≥500 kΩ (≥1 V)

Đầu ra (Outputs 1–4):

• Output 1 & 3: Dòng điện 0–1 mA, 0–5 mA, 0–10 mA, 4–20 mA, 0–16 mA, …; Điện áp 0–10 mV, 0–100 mV, 0–1 V, 0–5 V, 0–10 V, 1–5 V
• Output 2 & 4: 1–5 V DC (Load ≥5000 Ω)
• Khi đầu vào mở vòng (open input), đầu ra có thể xuống dưới 0 %

Nguồn cấp (Power):

• 24 V DC ±10 %, ripple 10 %p-p max

Hiệu suất:

• Độ chính xác: ±0.05 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian phản hồi: ≤ 0.5 s (0–90 %)
• Ảnh hưởng điện áp lưới: ±0.1 %
• Cách ly: ≥ 100 MΩ @ 500 V DC
• Chịu điện áp: 500 V AC @1 phút (input → outputs → power), 1500 V AC @1 phút (input/output/power → ground)

Cài đặt và môi trường:

• Nhiệt độ hoạt động: -5 – +55 °C
• Độ ẩm: 30–90 % RH (không ngưng tụ)
• Lắp đặt: Standard Rack 10BXx
• Trọng lượng: 350 g
• Terminal: M3.5 screw, torque 0.8 N·m
• Vật liệu: Vỏ nhựa chống cháy

Ứng dụng phổ biến

• Cách ly tín hiệu giữa phòng điều khiển và thiết bị hiện trường trong các hệ thống SCADA, DCS hoặc PLC.
• Phân phối tín hiệu đến nhiều thiết bị: Giúp một tín hiệu từ cảm biến hoặc controller được gửi đồng thời đến nhiều thiết bị đo/điều khiển.
• Ứng dụng trong tự động hóa công nghiệp: Dây chuyền sản xuất, HVAC, hệ thống khí nén, nước, hoặc các nhà máy yêu cầu nhiều đầu ra tín hiệu chuẩn.
• Tích hợp Rack 10-RACK: Dễ dàng mở rộng, bảo trì và nâng cấp hệ thống tín hiệu công nghiệp.
