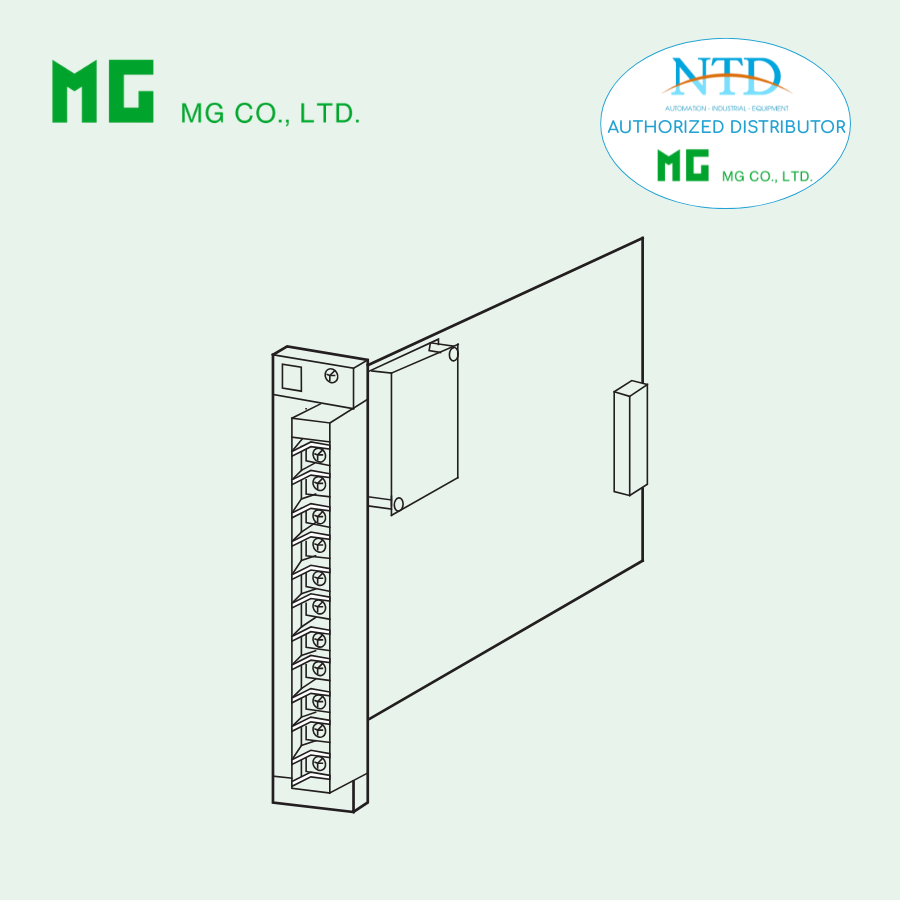

Bộ cấp nguồn vòng dòng 11JDL2 MG (M-System)

11JDL2 là bộ cấp nguồn vòng dòng (Current Loop Supply) thuộc hệ Card-rack Signal Conditioners 11-RACK, được thiết kế để cấp nguồn và xử lý tín hiệu dòng 4–20 mA DC trong các hệ thống đo lường và điều khiển công nghiệp. Thiết bị sử dụng vi xử lý để đảm bảo độ chính xác và khả năng xử lý tín hiệu ổn định, đồng thời hỗ trợ lập trình tại hiện trường giúp người dùng dễ dàng cấu hình và hiệu chỉnh theo yêu cầu ứng dụng thực tế.

Với khả năng tuyến tính hóa tín hiệu, kiểm tra vòng lặp và tương thích với các smart transmitter, 11JDL2 giúp cải thiện độ chính xác của dữ liệu đo và tăng tính linh hoạt khi tích hợp vào hệ thống tự động hóa.

Đặc điểm nổi bật

• Cấp nguồn cho vòng dòng 4 – 20 mA DC, hỗ trợ các thiết bị đo và transmitter trong hệ thống điều khiển.
• Thiết kế dựa trên vi xử lý, đảm bảo độ ổn định và độ chính xác cao trong xử lý tín hiệu.
• Hỗ trợ tuyến tính hóa tín hiệu (linearization) với nhiều phương thức như dữ liệu phân đoạn, căn bậc hai, Thermocouple và RTD.
• Có thể lập trình trực tiếp tại hiện trường thông qua thiết bị lập trình cầm tay PU-2x hoặc phần mềm cấu hình trên máy tính.
• Bảo vệ ngắn mạch, giúp thiết bị vận hành an toàn và ổn định.
• Tương thích với smart transmitters, thuận tiện khi tích hợp vào các hệ thống đo lường hiện đại.
• Cho phép kiểm tra vòng lặp tín hiệu thông qua thiết bị lập trình cầm tay.

Thông số kỹ thuật

Ngõ vào

• Dòng điện: 4 – 20 mA DC

• Điện trở đầu vào: 250 Ω

Nguồn cấp vòng dòng

• Điện áp đầu ra: 24 – 28 V DC (không tải)

• Dòng tối đa: ≤ 22 mA DC

• Bảo vệ ngắn mạch: giới hạn dòng tối đa 30 mA

Ngõ ra

• Ngõ ra dòng: nhiều dải lựa chọn như 4 – 20 mA, 2 – 10 mA, 1 – 5 mA, 0 – 20 mA, 0 – 10 mA, 0 – 1 mA, 10 – 50 mA

• Ngõ ra điện áp: 0 – 10 mV, 0 – 100 mV, 0 – 1 V, 0 – 10 V, 0 – 5 V, 1 – 5 V

• Có thể cấu hình hai ngõ ra độc lập

Nguồn cấp thiết bị

• 85 – 132 V AC (47 – 66 Hz)
  hoặc

• 24 V DC ±10 %

Tuyến tính hóa

• Tối đa 16 điểm dữ liệu, biểu diễn theo phần trăm thang đo

Kết nối

• Đầu nối vít M3.5 cho ngõ vào, ngõ ra và nguồn cấp

• Có thể sử dụng đầu nối connector tùy chọn

Cách ly

• Cách ly giữa ngõ vào, ngõ ra 1, ngõ ra 2 và nguồn cấp

Ứng dụng nổi bật

• Hệ thống đo lường và điều khiển công nghiệp sử dụng tín hiệu 4 – 20 mA.
• Hệ thống tự động hóa nhà máy, nơi cần cấp nguồn và xử lý tín hiệu từ transmitter.
• Ứng dụng với cảm biến nhiệt độ Thermocouple và RTD nhờ khả năng tuyến tính hóa tín hiệu.
• Giám sát và điều khiển quy trình trong các ngành như hóa chất, năng lượng, xử lý nước và sản xuất.
• Hệ thống SCADA và DCS, nơi cần chuyển đổi và chuẩn hóa tín hiệu analog.
