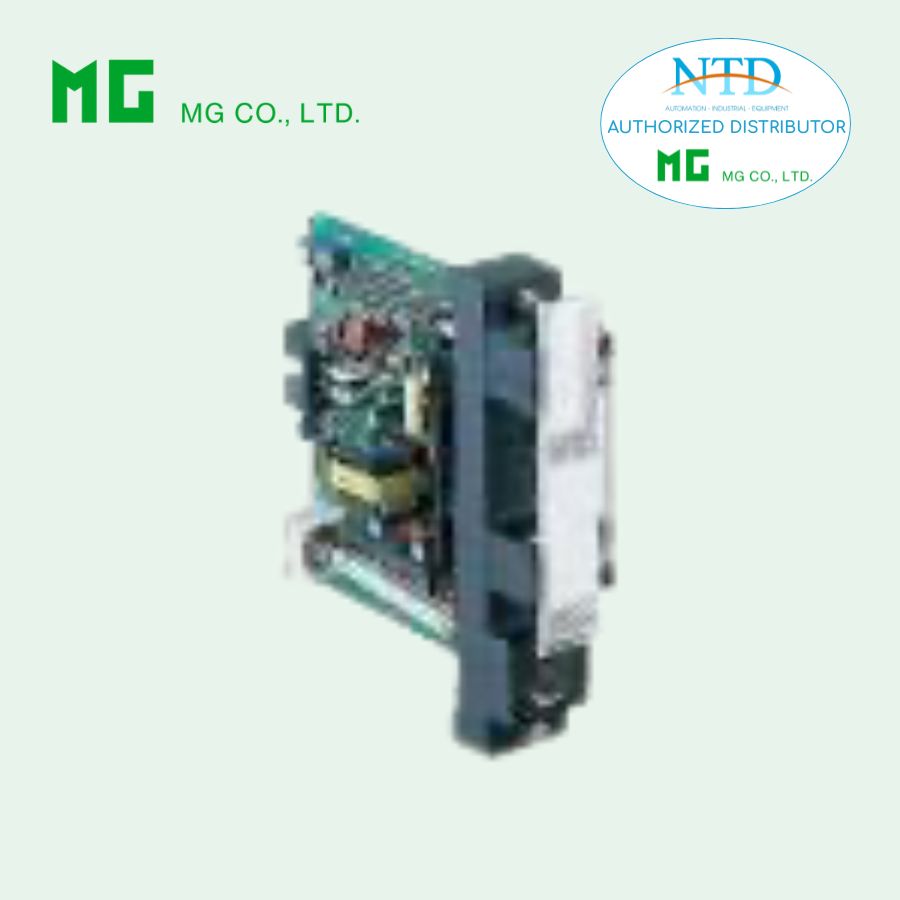

Bộ chuyển đổi tín hiệu dòng điện xoay chiều 18AC MG (M-System)

AC Converter 18AC là bộ chuyển đổi tín hiệu dòng điện xoay chiều (AC) hoặc điện áp AC thành hai tín hiệu process chuẩn dạng DC, với khả năng cảm biến True RMS cho kết quả đo chính xác. Thiết bị có đầu ra kênh thứ hai sẵn có tại terminal mặt trước và connector chuẩn Rack, thích hợp cho các ứng dụng chuyển đổi dòng AC lớn kết hợp với shunt resistor hoặc điện áp AC với span hẹp trong hệ thống DCS và tự động hóa công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi AC sang DC chuẩn: Tương thích với tín hiệu dòng điện hoặc điện áp AC.
• True RMS sensing: Đảm bảo độ chính xác đo lường ngay cả khi dạng sóng không hoàn hảo.
• Hai kênh đầu ra: Output 1 và Output 2 có thể giám sát trực tiếp từ terminal mặt trước hoặc connector Rack.
• Hỗ trợ dải tần rộng: 40 Hz – 1 kHz, phù hợp đa dạng loại tín hiệu AC.
• Thiết kế Rack 18-RACK tiêu chuẩn: Dễ dàng tích hợp vào các hệ thống DCS.
• Zero & Span điều chỉnh linh hoạt: Zero ±5 %, Span 95–105 % tại mặt trước.
• Chịu được quá tải: Output có thể đạt 0–120 % ở 1–5 V DC.
• Vật liệu bền bỉ: Terminal bằng thép mạ Nickel, vỏ nhựa chống cháy.

Thông số kỹ thuật

Mô hình: 18AC–[1]66–R

Đầu vào (Input):

• Dòng AC: 0–500 mA AC (tuỳ chọn 0–1 A) với trở kháng tích hợp, span tối thiểu 1 mA
• Điện áp AC: 0–250 V AC, span tối thiểu 50 mV
• Tần số: 40 Hz – 1 kHz
• Dạng sóng: Cho phép hài bậc 3 ≤ 15 %

Đầu ra (Outputs):

• Output 1 & 2: 1–5 V DC, Load ≥2000 Ω

Nguồn cấp (Power):

• 24 V DC ±10 %, ripple ≤10 %p-p

Hiệu suất:

• Độ chính xác: ±0.4 %
• Hệ số nhiệt độ: ±0.02 %/°C
• Thời gian đáp ứng: ≤0.5 giây (0–90 %)
• Ripple: 0.5 %p-p max. (100/120 Hz)
• Ảnh hưởng điện áp lưới: ±0.1 %
• Cách ly: Input → Output 1 → Output 2 → Power
• Điện trở cách ly: ≥100 MΩ @500 V DC
• Chịu điện áp: 1500 V AC @1 phút (Input → Output 1 hoặc Output 2 hoặc Power), 500 V AC @1 phút (Output 1 → Output 2 → Power), 1500 V AC @1 phút (Input/Output/Power → ground)

Cài đặt & môi trường:

• Dòng tiêu thụ: ≈35 mA
• Nhiệt độ hoạt động: -5 – +55 °C
• Độ ẩm: 30–90 % RH (không ngưng tụ)
• Lắp đặt: Standard Rack 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Ứng dụng phổ biến

• Chuyển đổi dòng AC lớn hoặc điện áp AC hẹp thành tín hiệu DC chuẩn để đưa vào hệ thống DCS, SCADA hoặc PLC.
• Kết hợp với shunt resistor cho các dòng AC cao.
• Ứng dụng trong các dây chuyền sản xuất, HVAC, xử lý nước, năng lượng và công nghiệp nặng, nơi cần đo lường chính xác dòng AC/voltage.
• Hệ thống đo lường RMS với các tín hiệu có hài bậc 3 ≤15 %.
• Lắp đặt Rack tiêu chuẩn, dễ dàng tích hợp và bảo trì trong các tủ điều khiển.
