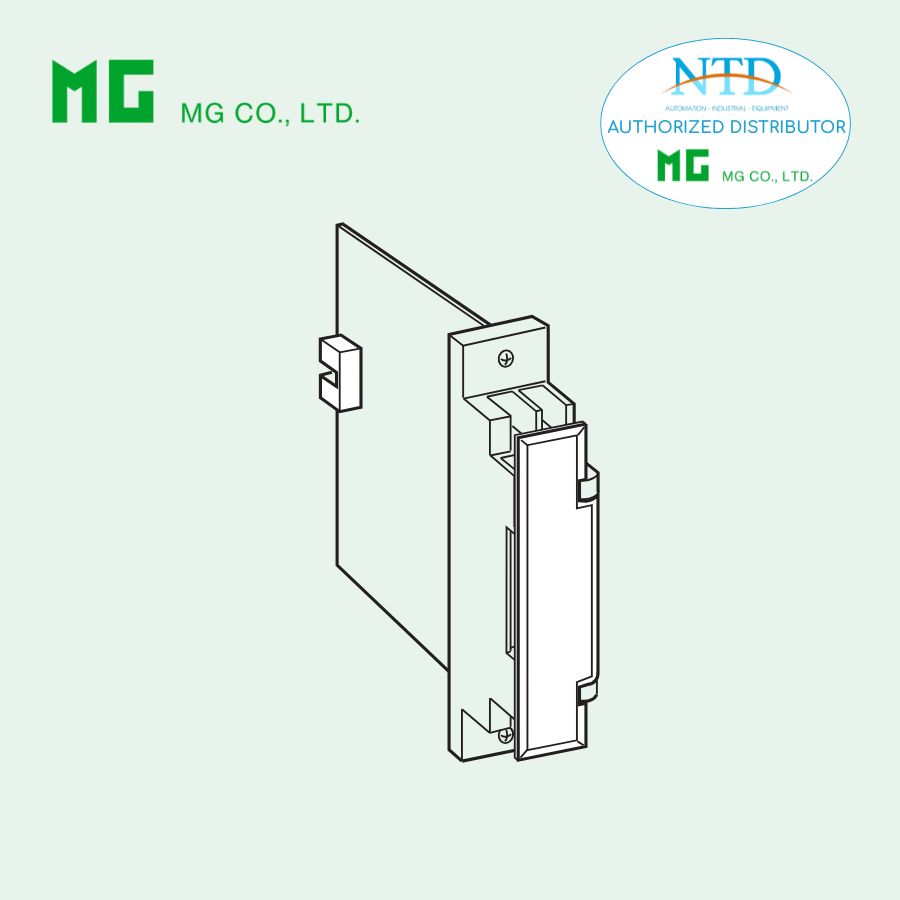

Bộ tạo xung dạng Rack 18APT của MG (M-System)

18APT – Pulse Generator là bộ tạo xung dạng Rack thuộc dòng 18-RACK DCS Signal Conditioners, được thiết kế để tạo các tín hiệu xung từ 50 Hz đến 6 kHz. Thiết bị cho phép điều chỉnh tần số đầu ra một cách dễ dàng và được sử dụng chủ yếu cho kiểm tra chức năng toàn bộ hệ thống điều khiển.

Đặc điểm nổi bật

• Tạo xung linh hoạt: Hỗ trợ tần số từ 50 Hz đến 6 kHz.
• Điều chỉnh tần số dễ dàng: Qua tua vít 270° ngay trên mặt trước thiết bị.
• Thiết kế Rack tiêu chuẩn: Dễ dàng tích hợp vào tủ DCS.
• Đầu ra Open Collector: Cho phép kết nối linh hoạt với các thiết bị khác.
• Tiêu thụ dòng thấp: Khoảng 20 mA, tiết kiệm năng lượng.
• Cách ly đầu ra – nguồn: Đảm bảo an toàn và bảo vệ hệ thống.

Thông số kỹ thuật

Model: 18APT–022–R

Đầu vào

• Không yêu cầu đầu vào (None)

Đầu ra

• Output 1 & 2: Open Collector, 50 V DC @ 50 mA
• Tần số: 50 Hz – 6 kHz
• Duty ratio: 50 %
• Điện áp bão hòa: 0.5 V DC
• Điều chỉnh tần số: Tua vít 270° (mặt trước)

Nguồn cấp

• 24 V DC ±10 %, ripple ≤10 %p-p

Cài đặt & kết nối

• Kết nối Output: Connector
• Monitor output: M3.5 screw terminals
• Terminal: Nickel-plated steel
• Cách ly: Output → Power (tất cả các output nội bộ đã kết nối)

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Hiệu suất

• Ảnh hưởng điện áp lưới: ±0.5 %
• Điện trở cách ly: ≥100 MΩ @500 V DC
• Chịu điện áp: 500 V AC @1 phút (Output → Power → Ground)

Ứng dụng phổ biến

• Kiểm tra chức năng toàn bộ hệ thống điều khiển DCS.
• Tạo tín hiệu xung tham chiếu cho thiết bị hoặc module trong phòng thí nghiệm.
• Đánh giá hiệu suất, đáp ứng và chuẩn đoán thiết bị trong các hệ thống công nghiệp.
• Sử dụng trong bảo trì, thử nghiệm, và hiệu chuẩn các bộ điều khiển và cảm biến.
