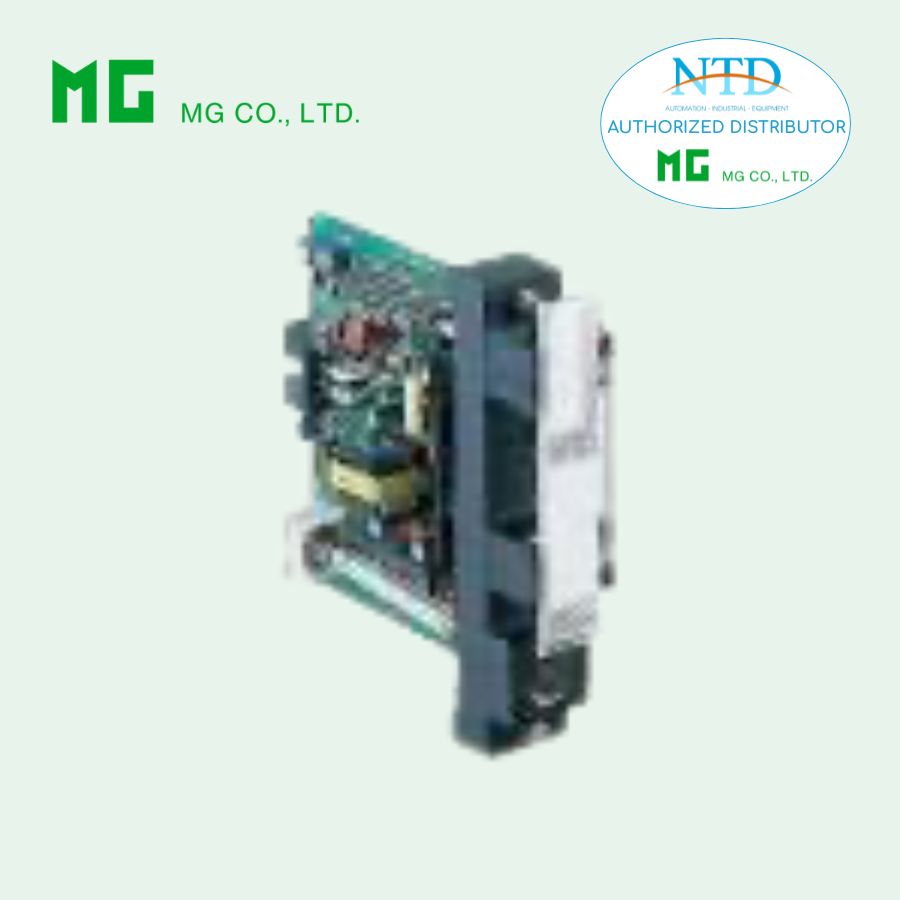

Bộ cảnh báo tín hiệu DC mô đun 18AS2 của MG (M-System)

18AS2 là bộ cảnh báo tín hiệu DC thuộc dòng Rack-mounted DCS Signal Conditioners 18-RACK

1. Chức năng & Đặc điểm

• Cung cấp tiếp điểm relay tại các mức tín hiệu DC cài đặt trước

• Cấu hình 1 mức (Single) hoặc 2 mức cảnh báo (Hi/Lo)

• Điều chỉnh điểm cài đặt bằng tua vít phía trước (multi-turn)

• Relay dạng kín (Enclosed relay)

2. Ứng dụng điển hình

• Hệ thống Annunciator

• Các ứng dụng cảnh báo trong hệ thống DCS/PLC

3. Thông tin đặt hàng

Model: 18AS2-[1][2]-R
Ví dụ: 18AS2-62-R

Cần chỉ định:

• Mã ngõ vào [1]

• Mã ngõ ra cảnh báo [2]

• Dải tín hiệu đặc biệt (nếu chọn code 0)

4. Cấu hình chi tiết

[1] Ngõ vào

Dòng điện (DC)

Điện áp (DC)

[2] Ngõ ra cảnh báo

5. Nguồn cấp

R: 24 VDC

• Dải hoạt động: 24V ±10%

• Ripple tối đa: 10% p-p

6. Thông số kỹ thuật chung

• Kiểu lắp: Gắn rack

• Đấu nối:

  • Input: Terminal vít M3.5 (0.8 N·m)

  • Output: Terminal vít M3.5 + connector

  • Nguồn: Cấp qua connector

• Vật liệu terminal: Thép mạ nickel

• Cách ly: Input – Output – Power

• Relay: Loại kín

• Điều chỉnh điểm đặt: -5 đến +105% (độc lập)

• Hysteresis: ~1%

• LED mặt trước: LED đỏ sáng khi relay hút

7. Thông số ngõ vào

• Dòng DC: Có tích hợp điện trở ngõ vào

• Điện áp DC: 0 – 300 VDC

• Span tối thiểu: 1 V

• Offset tối đa: 1.5 lần span

• Điện trở ngõ vào: ≥ 1 MΩ

8. Thông số ngõ ra

• Relay SPST / SPDT (loại kín)

• Tải định mức:

  • 30 VDC @ 1A (tải thuần trở)

  • 0.2A đối với connector output

• Điện áp chuyển mạch tối đa: 30 VDC

• Công suất chuyển mạch tối đa:

  • 30W

  • 6W (connector output)

• Tải tối thiểu: 5VDC @ 10mA

• Tuổi thọ cơ khí: 5 × 10⁷ lần đóng cắt

9. Điều kiện lắp đặt

• Dòng tiêu thụ: ~80 mA

• Nhiệt độ làm việc: -5 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Lắp đặt: Rack 18BXx hoặc 18KBXx

• Khối lượng: 150 g

10. Hiệu suất hoạt động

(Tính theo % span)

• Độ lặp lại điểm trip: ±0.1%

• Hệ số nhiệt độ: ±0.015%/°C

• Thời gian đáp ứng: ≤ 0.5 giây

• Ảnh hưởng điện áp nguồn: ±0.1%

• Điện trở cách điện: ≥ 100 MΩ (500VDC)

• Độ bền điện môi:

  • 1500VAC / 1 phút (input–output–ground)

  • 500VAC / 1 phút (output–power)
