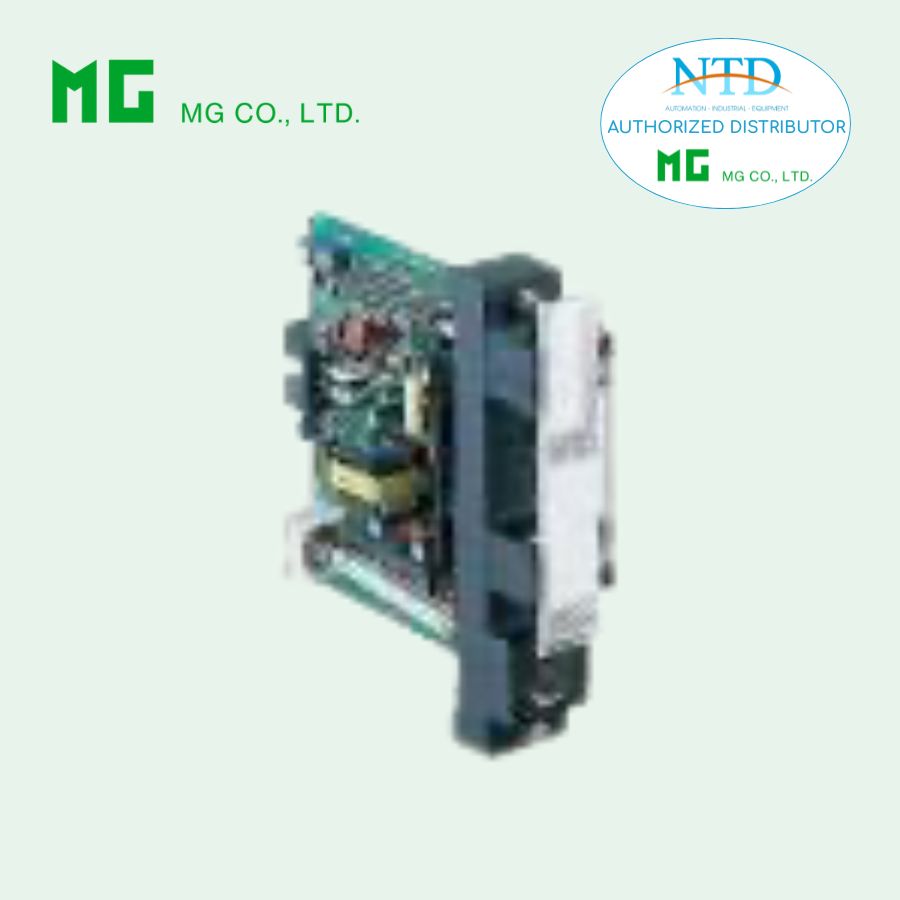

Bộ cảnh báo tín hiệu nhiệt độ Thermocouple 18AT MG (M-System)

Thermocouple Alarm 18AT là bộ cảnh báo nhiệt độ dạng Rack thuộc dòng 18-RACK DCS Signal Conditioners, được thiết kế để giám sát tín hiệu từ cảm biến thermocouple và kích hoạt tiếp điểm relay khi đạt đến các ngưỡng cài đặt trước.

Thiết bị hỗ trợ báo động đơn hoặc kép (Hi/Lo), tích hợp bù nhiệt độ đầu lạnh (CJC) độ chính xác cao, cùng khả năng bảo vệ burnout, đảm bảo độ tin cậy trong các ứng dụng đo lường nhiệt độ quan trọng trong công nghiệp.

Đặc điểm nổi bật

• Nhận tín hiệu trực tiếp từ thermocouple: Hỗ trợ nhiều loại (K, J, T, E, R, S, B, N, PR).
• Bù nhiệt đầu lạnh chính xác cao (CJC): Giúp tăng độ chính xác đo nhiệt độ.
• Chức năng burnout protection: Phát hiện và xử lý khi cảm biến bị đứt dây.
• Báo động linh hoạt: Hỗ trợ chế độ Hi, Lo hoặc Hi/Lo (dual alarm).
• Relay bọc kín (enclosed relay): Tăng độ bền và độ an toàn khi vận hành.
• Điều chỉnh setpoint dễ dàng: Thực hiện trực tiếp từ mặt trước bằng tua vít.
• Hiển thị trạng thái rõ ràng: LED báo khi relay được kích hoạt.
• Thiết kế dạng Rack tiêu chuẩn: Dễ dàng tích hợp vào hệ thống tủ điều khiển DCS.

Thông số kỹ thuật

Model: 18AT–[1][2]–R[3]

Đầu vào (Input)

• Loại tín hiệu: Thermocouple (PR, K, E, J, T, B, R, S, N)
• Dải nhiệt độ: -270°C đến +1820°C (tùy loại)
• Điện trở đầu vào: ≥ 20 kΩ
• Minimum span: từ 50°C đến 780°C tùy loại
• Burnout sensing: 0.1 μA

Đầu ra (Alarm Output)

• Loại relay: SPST / SPDT (bọc kín)
• Tải tối đa:
  • 120 V AC @ 1 A
  • 30 V DC @ 1 A
• Công suất tối đa: 120 VA / 30 W
• Tuổi thọ cơ học: 5 × 10⁷ lần đóng cắt
• Tải tối thiểu: 5 V DC @ 10 mA

Cài đặt & chức năng

• Điều chỉnh setpoint: -5 % đến +105 % (mặt trước)
• Hysteresis: ~1 %
• Bù nhiệt đầu lạnh (CJC):
  • ±0.5°C (K, E, J, T, N)
  • ±1°C (S, R, PR)

Nguồn cấp

• 24 V DC ±10 %, ripple ≤10 %

Điều kiện vận hành

• Nhiệt độ: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Dòng tiêu thụ: ~80 mA
• Trọng lượng: 150 g
• Lắp đặt: Rack 18BXx hoặc 18KBXx

Hiệu suất

• Độ lặp lại điểm cắt: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C
• Thời gian đáp ứng: ≤0.5 giây
• Thời gian phản hồi burnout: ≤10 giây
• Ảnh hưởng điện áp nguồn: ±0.1 %
• Điện trở cách ly: ≥100 MΩ @500 V DC
• Chịu điện áp:
  • 1500 V AC (input/output/power → ground)
  • 500 V AC (output → power)

Ứng dụng phổ biến

• Hệ thống cảnh báo nhiệt độ (Annunciator) trong nhà máy sản xuất.
• Giám sát nhiệt độ lò nung, lò điện, dây chuyền nhiệt.
• Cảnh báo quá nhiệt hoặc dưới ngưỡng trong hệ thống công nghiệp.
• Tích hợp trong hệ thống DCS/SCADA để bảo vệ thiết bị và quy trình.
• Ứng dụng trong ngành năng lượng, luyện kim, hóa chất, thực phẩm.
