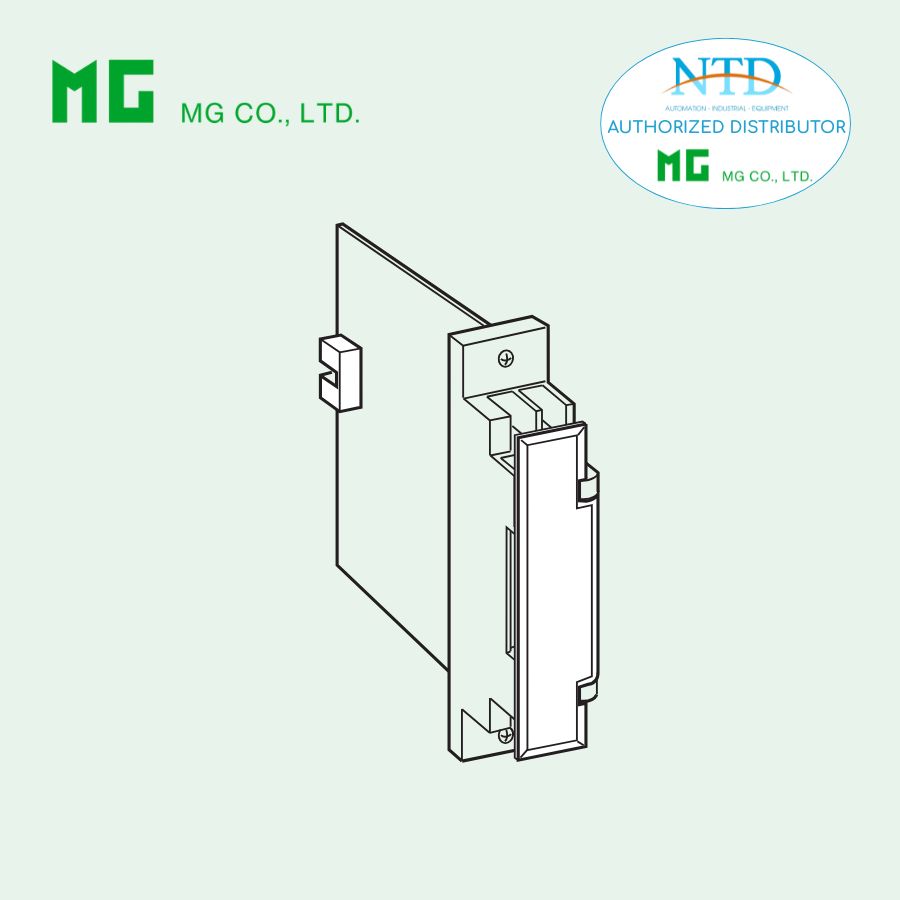

Thiết bị mở rộng kết nối 18BW MG (M-System)

Mô-đun 18BW là thiết bị mở rộng kết nối giữa các đầu cực mặt trước và đầu nối phía sau của hệ thống DCS. Thiết bị này giúp dễ dàng mở rộng và linh hoạt trong việc kết nối tín hiệu, đồng thời hỗ trợ các giá trị trở kháng nội tùy chọn để phù hợp với nhiều ứng dụng.

Đặc điểm nổi bật

• Kết nối trực tiếp từ đầu cực mặt trước tới đầu nối phía sau.
• Hỗ trợ trở kháng nội tùy chọn: không, 250 Ω hoặc chọn bằng jumper.
• Độ chính xác cao khi sử dụng trở kháng nội.
• Thiết kế gắn rack, dễ dàng truy cập các đầu nối và bảo trì.

Thông số kỹ thuật

Nguồn cấp: Không yêu cầu

Kết nối:

• Đầu vào/ra: M3.5 screw terminals (mô-men 0.8 N·m) và connector phía sau
• Screw terminal: Thép mạ nickel

Trở kháng nội:

• 18BW-1: Không có
• 18BW-2: Kết nối khi đóng các terminal 3 – 4
• 18BW-3: Kết nối khi đóng các terminal 3 – 4 hoặc chọn bằng jumper trên PCB

Môi trường lắp đặt:

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g (0.33 lb)

Hiệu suất:

• Độ chính xác: ±0.1 % (với trở kháng nội)
• Hệ số nhiệt độ: ±0.003 %/°C (±0.002 %/°F) (với trở kháng nội)

Ứng dụng phổ biến

• Mở rộng kết nối tín hiệu trong hệ thống DCS.
• Kết nối linh hoạt giữa đầu cực mặt trước và đầu nối phía sau.
• Sử dụng khi cần điều chỉnh hoặc cân bằng trở kháng nội.
• Hỗ trợ bảo trì, thử nghiệm và cấu hình hệ thống mà không làm gián đoạn thiết bị chính.
