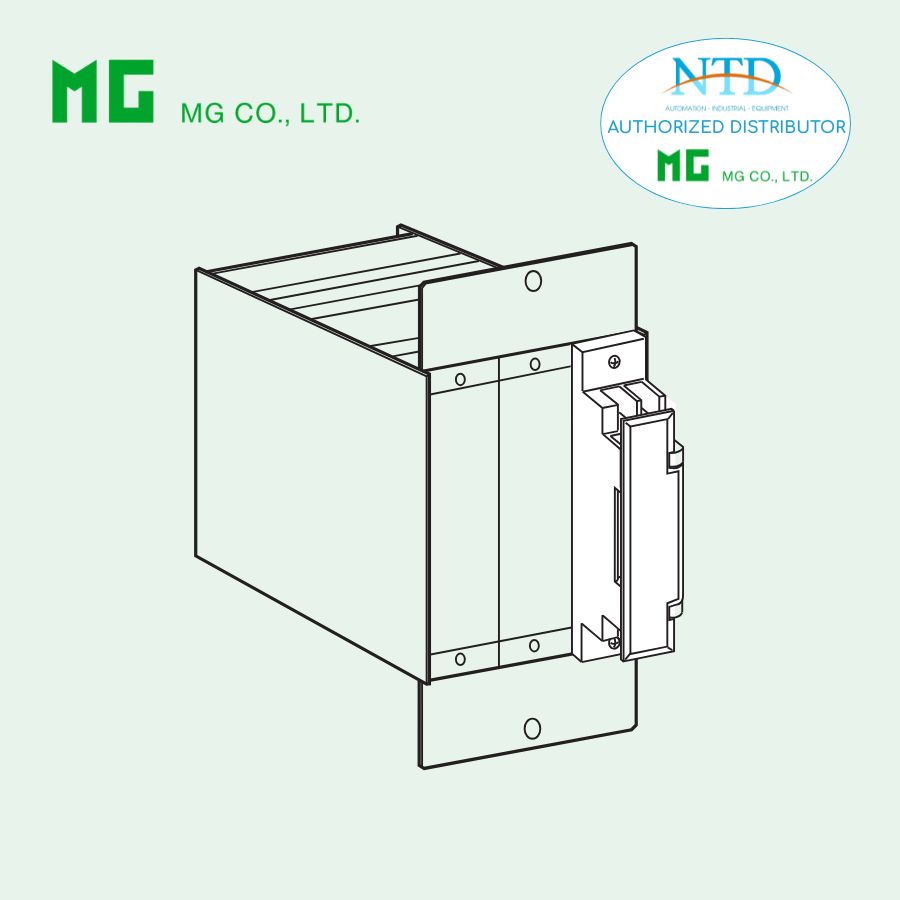

Rack tiêu chuẩn 18BXUA của MG (M-System)

18BXUA là rack tiêu chuẩn tích hợp manifold khí, được thiết kế chuyên dụng cho các bộ signal conditioner 18-RACK, đặc biệt là I/P transducer (model 18VP). Thiết bị không chỉ cung cấp nguồn điện qua bus phía sau mà còn tích hợp đường cấp khí nén trực tiếp, giúp tối ưu hóa việc lắp đặt và vận hành trong các hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Thiết kế 2 vị trí nhỏ gọn, phù hợp hệ thống DCS tiêu chuẩn.
• Tích hợp manifold khí nén, cấp áp trực tiếp qua cổng kết nối.
• Hỗ trợ lắp đặt cho I/P transducer và các module 18-RACK khác.
• Nguồn cấp qua rack bus phía sau, giảm dây nối và tăng độ gọn gàng.
• Kết cấu kim loại chắc chắn, phủ chống ăn mòn Zn-Cr màu đen.
• Kết nối điện và khí rõ ràng, dễ bảo trì và vận hành.

Thông số kỹ thuật

Nguồn điện:

• AC: 85 – 132 V AC, 47 – 63 Hz, công suất tối đa 15 VA
• DC: 24 V DC ±10 %, ripple tối đa 10 %p-p

Kết nối:

• I/O: M3.5 screw terminals (mô-men 0.8 N·m)
• Power input: M3.5 screw terminals (mô-men 0.8 N·m)
• Khí nén: Rc 1/4" female (mô-men ≤ 12 N·m)

Vật liệu:

• Khung: Kim loại, phủ Zn-Cr màu đen
• Terminal: Đồng thau mạ nickel
• Manifold: Hợp kim nhôm

Cấu hình:

• Sức chứa: 2 vị trí
• Tích hợp manifold cấp khí

Điều kiện vận hành:

• Nhiệt độ: -5 đến 55°C (DC), 0 đến 55°C (AC)
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Giá đỡ góc
• Trọng lượng: 1.5 kg (3.3 lb)

Hiệu suất & an toàn:

• Áp suất khí tối đa: 196 kPa (≈ 1.96 bar, 28 psig)
• Điện trở cách điện: ≥ 100 MΩ @ 500 V DC
• Chịu điện áp: 500 V AC @ 1 phút (I/O → power → FG)

Ứng dụng phổ biến

• Lắp đặt I/P transducer (18VP) trong hệ thống điều khiển.
• Ứng dụng trong hệ thống DCS có sử dụng tín hiệu khí nén.
• Dùng trong nhà máy sản xuất, dầu khí, hóa chất, HVAC.
• Giải pháp tối ưu cho các hệ thống cần kết hợp tín hiệu điện và khí nén trong cùng một rack.
