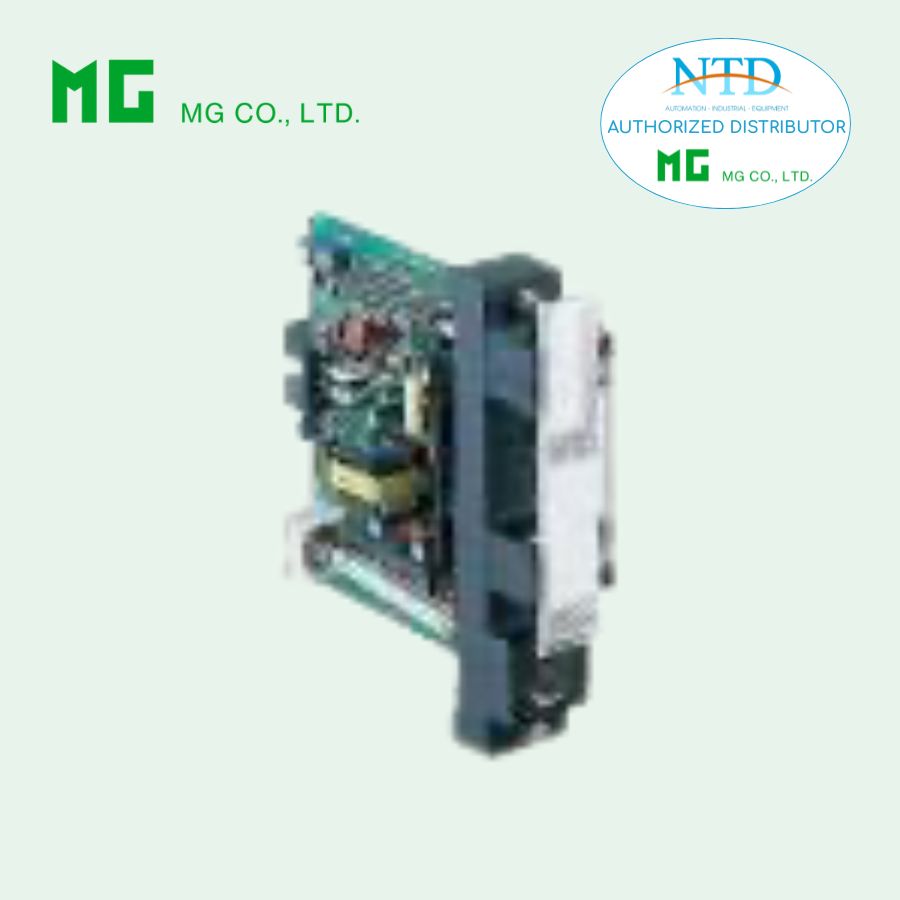

Mô đun đầu vào tiếp điểm 18DI MG (M-System)

Mô đun đầu vào tiếp điểm 18DI của MG là Rack-mounted DCS Signal Conditioner thuộc dòng 18-RACK, được thiết kế để chuyển đổi tín hiệu từ các dry contact hoặc open collector sang tín hiệu relay, cung cấp một giải pháp trung gian đáng tin cậy cho hệ thống DCS. Thiết bị giúp bảo vệ các thiết bị đầu vào và đảm bảo tín hiệu được truyền chính xác, ổn định đến hệ thống điều khiển.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ dry contact hoặc open collector sang relay.
• LED hiển thị trạng thái: Đèn đỏ sáng khi relay được kích hoạt.
• Công tắc test tiện lợi:
  • AUTO: Relay hoạt động theo tín hiệu đầu vào
  • OFF: Relay buộc tắt
  • ON: Relay buộc bật
• Relay SPDT và N.O. đóng kín: Đảm bảo độ bền cơ học và điện.
• Bảo vệ cách ly giữa đầu vào, đầu ra và nguồn.
• Thiết kế rack-mount: Dễ dàng lắp đặt trong tủ DCS tiêu chuẩn.

Thông số kỹ thuật

Model: 18DI–1–R

Đầu vào (Input)

• Dry contact hoặc open collector
• Điện áp cảm biến: 24 V DC @ 30 mA

Đầu ra (Output)

• Relay N.O.: 120 V AC @0.2 A, 30 V DC @0.2 A
• Relay SPDT (retransmitted output): 120 V AC @1 A, 30 V DC @1 A
• Công suất tối đa: 24 VA / 6 W (N.O.), 120 VA / 30 W (SPDT)
• Điện áp tối đa: 264 V AC hoặc 100 V DC
• Tuổi thọ cơ học: 5 × 10⁷ cycles
• Tuổi thọ điện ≥ 1 × 10⁵ cycles

Nguồn (Power Input)

• 24 V DC ±10 %, ripple ≤10 %p-p

Kết nối & cách ly

• Terminal M3.5, lực siết 0.8 N·m, vỏ nickel-plated
• Cách ly: Input hoặc power → Output
• LED chỉ thị trạng thái coil

Hiệu suất & môi trường hoạt động

• Tiêu thụ dòng: ~30 mA
• Nhiệt độ: -5 → +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Điện trở cách ly: ≥100 MΩ @500 V DC
• Chịu điện áp (Dielectric strength): 1500 V AC @1 phút (Input/Power → Output → Ground)
• Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g

Ứng dụng phổ biến

• Chuyển đổi tín hiệu từ các cảm biến hoặc công tắc để đưa vào hệ thống DCS.
• Bộ đệm tín hiệu (Buffer relay) cho các hệ thống tự động hóa công nghiệp.
• Bảo vệ và giám sát trạng thái thiết bị đầu vào trước khi truyền tới hệ thống điều khiển.
• Ứng dụng trong các hệ thống cảnh báo hoặc điều khiển trung tâm.
