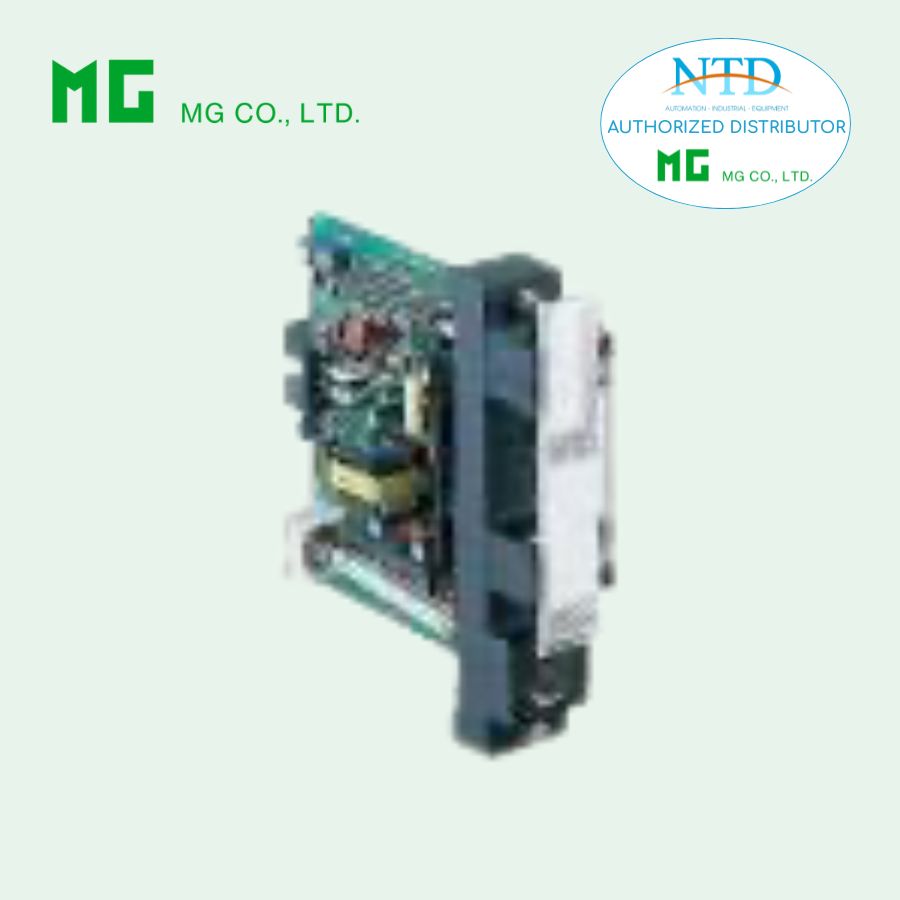

Bộ đệm relay 18DO của MG (M-System)

Mô-đun 18DO là thiết bị bộ đệm relay được thiết kế để cung cấp các tín hiệu từ hệ thống DCS. Thiết bị giúp chuyển đổi và truyền tín hiệu đầu ra một cách ổn định, bảo vệ các thiết bị tiếp nhận khỏi quá tải và tối ưu hóa tuổi thọ của hệ thống điều khiển.

Đặc điểm nổi bật

• Cung cấp tín hiệu relay SPDT từ hệ thống DCS.
• Được thiết kế gắn rack, dễ dàng truy cập các đầu nối từ mặt trước và phía sau.
• Có đèn LED hiển thị trạng thái relay.
• Có công tắc thử nghiệm với các chế độ AUTO / OFF / ON.
• Cách ly tín hiệu đầu vào và nguồn ra để đảm bảo an toàn cho hệ thống.
• Kết cấu bền vững, thích hợp cho môi trường công nghiệp với độ ẩm và nhiệt độ tiêu chuẩn.

Thông số kỹ thuật

Nguồn cấp:

• 24 V DC (dải hoạt động ±10 %, sóng gợn ≤10 %p-p)

Kết nối:

• Đầu vào: Connector
• Đầu ra: M3.5 screw terminals (mô-men 0.8 N·m)
• Đầu nối nguồn: Connector

Đầu vào:

• Tiếp điểm khô (Dry contact) hoặc Open collector
• Điện áp cảm ứng: 24 V DC @ 20 mA

Đầu ra:

• Relay SPDT
• Điện áp chịu tải: 120 V AC @ 1 A (cos ø = 1) / 30 V DC @ 1 A (tải trở)
• Điện trở tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10^7 chu kỳ
• Tuổi thọ điện: ≥ 1 × 10^5 chu kỳ
• Công suất chuyển mạch tối đa: 120 VA hoặc 30 W
• Điện áp chuyển mạch tối đa: 264 V AC hoặc 100 V DC

Cách ly & an toàn:

• Điện trở cách ly: ≥ 100 MΩ với 500 V DC
• Chịu điện áp: 1500 V AC trong 1 phút (từ đầu vào hoặc nguồn tới đầu ra và mass)

Môi trường lắp đặt:

• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Lắp đặt: Rack tiêu chuẩn 18BXx hoặc 18KBXx
• Trọng lượng: 150 g (0.33 lb)

Ứng dụng phổ biến

• Truyền tín hiệu từ DCS sang các thiết bị điều khiển hoặc báo động.
• Bảo vệ relay đầu ra và thiết bị ngoại vi khỏi quá tải.
• Thích hợp cho các hệ thống tự động hóa công nghiệp yêu cầu tính ổn định cao.
